外啮合齿轮式液压动力元件结构

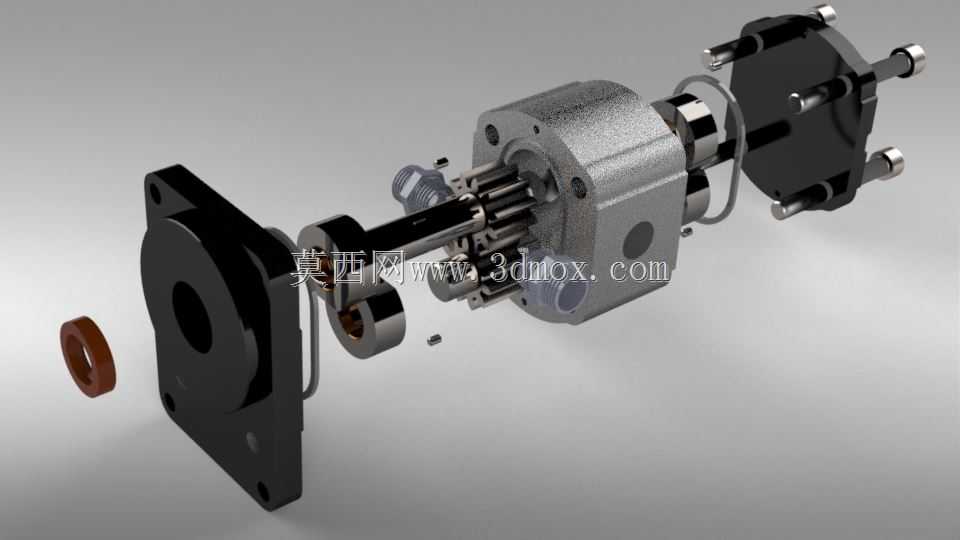

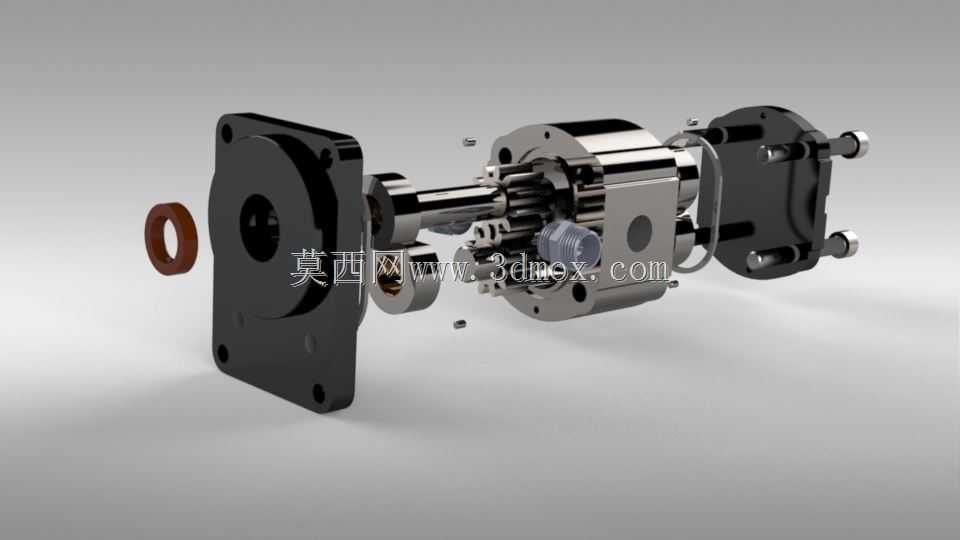

　　该结构属于外啮合齿轮式液压动力元件，常见于中小功率液压站、工程机械辅助油路、机床夹紧回路以及小型农机液压系统中，核心作用是把原动机输入的机械能转换为油液压力能，为换向阀、油缸、液压马达等执行件提供稳定压力与流量。从拆解状态可以直接看到泵体内部的主从动齿轮、侧板、密封件、连接螺栓、泵盖与伸出轴，这种呈现方式便于在结构评审时检查啮合间隙、轴向密封位置和装配顺序，也能帮助选型人员判断进出油口布置、轴伸方向与安装空间是否匹配现场机架。

　　设计上，这类齿轮泵依靠一对参数相同的渐开线齿轮在壳体内啮合，齿槽、泵体内壁与两侧侧板围成周期性变化的密闭容积。吸油侧齿轮脱开时容积增大，油液在大气压作用下进入齿槽；齿轮旋转将油液沿壳体内壁带至压油侧，进入啮合时容积减小，油液被挤压输出。为降低内泄，侧板与齿轮端面之间通常设置轴向间隙补偿结构，高压侧压力作用在侧板背面，使侧板贴紧齿轮端面，在不同工作压力下维持较高容积效率。齿顶与泵体孔之间保留极小径向间隙，既避免扫膛，又控制齿顶处泄漏。

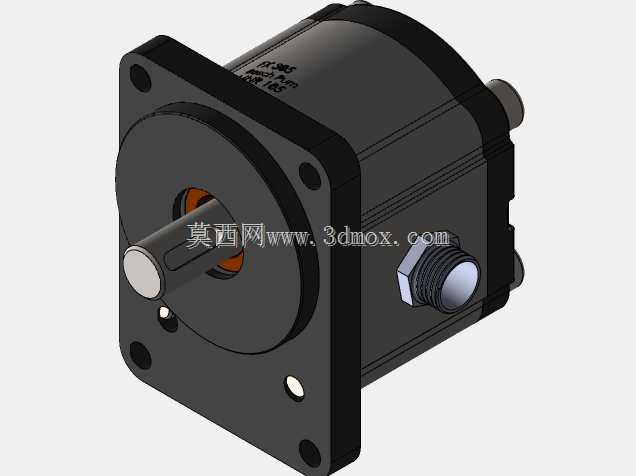

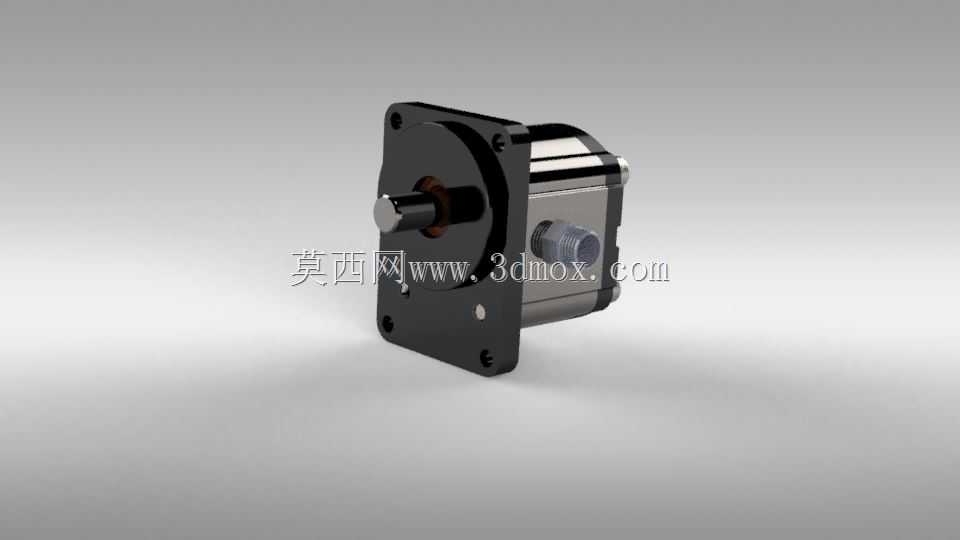

　　从外形与安装边界看，该泵采用方形法兰安装面，端部法兰孔用于穿过紧固件并固定在泵架或连接座上。轴伸端位于一侧，可通过联轴器、平键或花键与电机或发动机取力口连接；选型时需要校核轴伸长度、键槽位置、同轴度以及径向载荷，避免皮带轮或联轴器偏载造成轴承早期损坏。泵体两侧布置油口，实际接管时应区分吸油口与压油口，吸油管路通常短而粗，减少弯头和局部阻力，防止吸空、气蚀和噪声；压油侧则需匹配系统额定压力，并预留压力表、溢流阀或压力管路过滤器接口。

　　结构设计中还要关注几个工程细节。其一，齿轮宽度、模数与齿数决定排量范围，相同壳体外形下，齿宽越大排量越高，但轴承受力和流量脉动也会相应变化。其二，卸荷槽通常开设在侧板或端盖上，用于缓解齿轮困油现象，使闭死容积在压缩和膨胀过程中分别与压油腔、吸油腔合理连通，降低压力冲击与噪声。其三，密封系统包括轴端油封、O形圈和垫片，轴端油封要承受回油侧或壳体内部压力，装配时不能划伤唇口；泵体与端盖之间的密封件则决定结合面是否外漏。其四，轴承布置在齿轮轴两端，承受齿轮啮合产生的径向力，油液通常通过内部小孔或间隙引入轴承区域实现润滑与冷却。

　　在三维建模阶段，壳体、齿轮、侧板和端盖应按实际装配关系建立同心、重合和间隙约束，不能只做外观堆叠。齿轮啮合处应保留合理侧隙，端盖螺栓孔位置要与法兰安装孔统一基准，吸压油口螺纹或法兰连接尺寸需符合管路布置。若用于运动仿真，可重点观察齿轮旋转时齿槽容积变化、油口开闭相位以及轴端密封件与轴的相对位置；若用于工程出图，则应标注安装面平面度、轴伸与止口同轴度、齿轮端面与侧板间隙、油口通径和关键配合公差。

　　现场应用中，这类泵结构紧凑、抗污染能力相对较强、价格较低，适合在环境较恶劣的设备上使用。但它也存在流量脉动和噪声偏大的特点，对低速稳定性要求极高的精密进给回路通常需要配合蓄能器、阻尼或改用其他类型泵。安装时泵的吸油高度不宜过大，油箱液面应高于泵吸油口或采用倒灌安装；首次启动前需向泵壳内注油，避免干摩擦。系统回油应尽量低于油箱液面，回油区与吸油区之间设置隔板，促进气泡分离和污染物沉降。

　　该模型把内部齿轮副、端盖、紧固件和密封件分层展示，能够用于装配培训、干涉检查、管路布局和维修示意。对结构工程师而言，它不是单纯的外观件，而是涉及容积变化、间隙补偿、密封、轴承承载和安装接口的系统性部件；对设备选型人员而言，判断其是否适用，需要同时看排量、压力、转速、旋向、油口位置、轴伸形式以及安装法兰能否在整机空间内完成接管和维护。
