庞贝特拉里尼ALT40离心泵结构设计

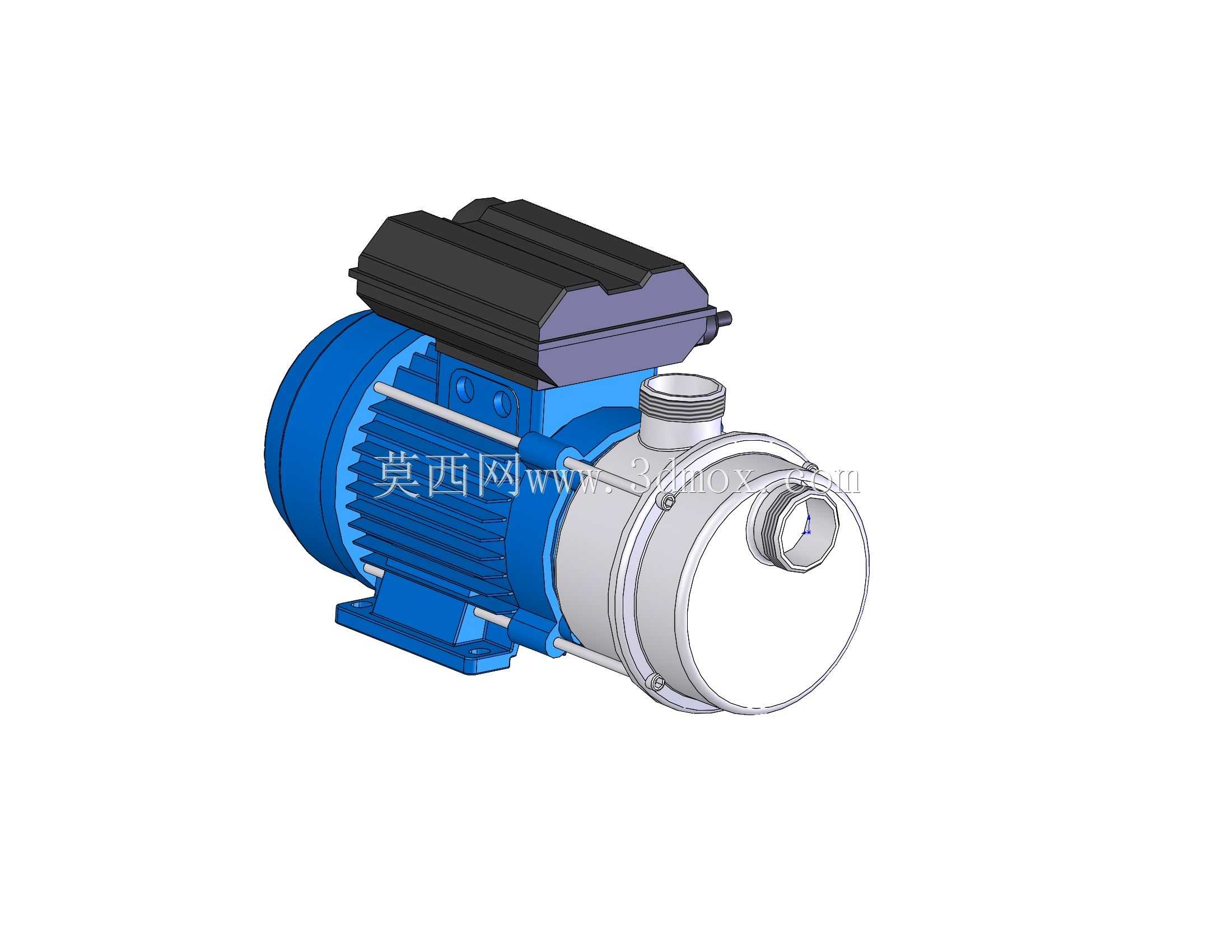

　　该模型呈现的是一款卧式单级离心泵的完整装配结构，泵头与驱动电机采用同轴直联布置，整体重心落在一体式铸造底座上，适合在固定管路上进行长期连续运行。从现场布置角度看，这类泵常见于中小型循环水系统、清水输送、暖通补水、轻工况液体增压以及设备冷却回路，入口与出口均布置在泵体前部区域，其中轴向入口利于降低进水流道阻力，径向出口便于与水平或竖向管路对接。

　　泵体部分采用不锈钢外观的涡壳结构，流道围绕叶轮形成渐扩形收集腔，能够把叶轮输出的动压逐步转化为稳定静压，减少水力冲击带来的振动。叶轮位于泵腔中心，轴封区域在泵体与电机支架之间形成清晰分界，既方便观察密封位置，也为后续维护时拆解泵头保留了操作空间。泵体前端圆形端盖通过周向紧固件固定，端盖与涡壳之间形成密封面，这种结构在检修叶轮或清理流道时不必整体移动电机和底座，对现场维修较为友好。

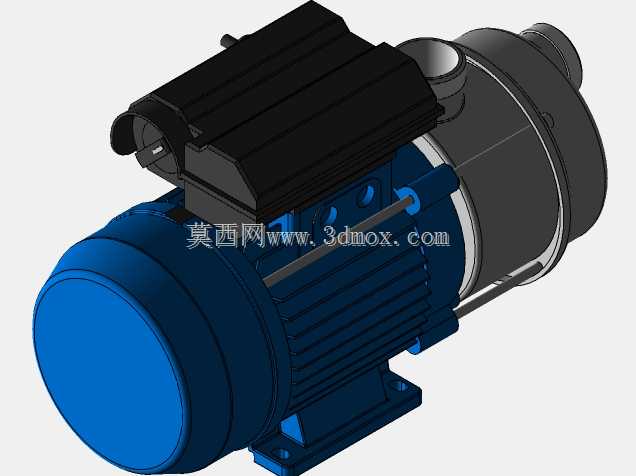

　　驱动段为蓝色风冷电机外壳，壳体外表面布置连续散热筋，用于增大散热面积。电机尾部的风罩随转子旋转时形成定向气流，可带走定子外壳热量；顶部黑色接线盒独立凸起，接线腔与电机主体分隔，便于电缆引入和端子接线。泵与电机之间的连接支架承担同轴定位作用，其止口配合决定了叶轮与泵腔的对中精度，建模时需要重点控制支架端面跳动、轴承位同轴度以及轴伸长度，否则容易引起机械密封偏磨或叶轮擦壳。

　　从安装边界看，底座带有两个明显支脚，支脚平面为主要承载面，螺栓孔位置决定基础灌浆或机架开孔尺寸。选型布置时不能只关注泵体外形，还应预留出入口法兰操作空间、电机尾部散热距离以及前端端盖拆卸距离。若将该泵嵌入成套机组，底座下方应保持足够刚性，避免管路重量直接作用在泵体上；进出口管路建议设置支撑和软连接，以降低热胀冷缩与装配应力对轴封的影响。

　　三维结构上，整机可拆分为电机组件、连接支架、泵壳、叶轮、端盖、密封件和紧固件等若干子装配。叶轮与轴的配合、密封腔尺寸、涡壳壁厚过渡以及进出口口径，是影响性能和可靠性的关键几何区域。模型对散热筋、接线盒、底座、进出口接口和端部紧固关系均有明确表达，能够用于设备布置校核、维修空间分析、样机展示以及教学演示。对于结构设计人员而言，这类模型的价值不在于单纯还原外观，而在于理解泵头与电机如何通过支架实现刚性连接，以及流体部件、动力部件和安装部件在同一轴线上的尺寸协调。

　　在实际工程应用中，泵的入口条件往往比出口参数更容易被忽视。该泵采用卧式安装时，应保证入口管路短而顺，避免高点集气；若用于循环系统，泵入口压力需满足气蚀余量要求，否则即使模型结构完整，实际运行也会出现噪声和性能下降。泵脚与基础之间的垫片调整也很关键，其目的不是强行找平外观，而是让电机轴与泵腔轴线在冷态和热态下都保持合理对中。该三维装配把这些工程要素以可视化方式集中呈现，便于在方案阶段提前识别干涉、检修距离不足和接口方向错误等问题。
