四位七段红色数码显示模块结构

　　四位七段显示模块是小型测控装置、仪器面板和嵌入式控制板中常见的人机交互部件，核心作用是把数字量以十进制字符形式直接呈现给操作者。与点阵屏或液晶模块相比，这类器件在强光、低照度和需要快速读数的工位上仍具有较高辨识度，红色发光段在工业现场的暗色壳体上对比明显，适合显示计数、温度、压力、转速、工位编号或简单状态码。

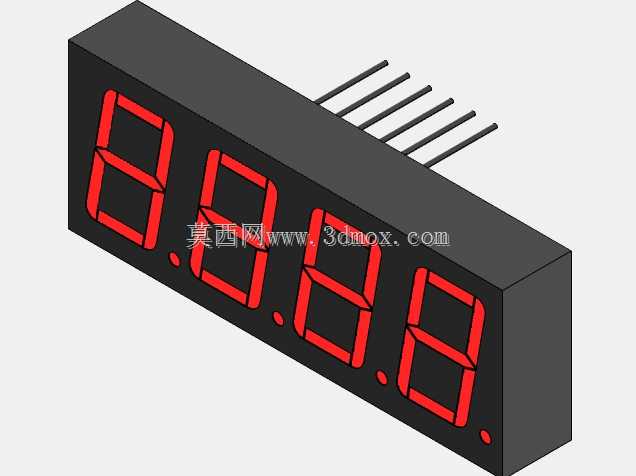

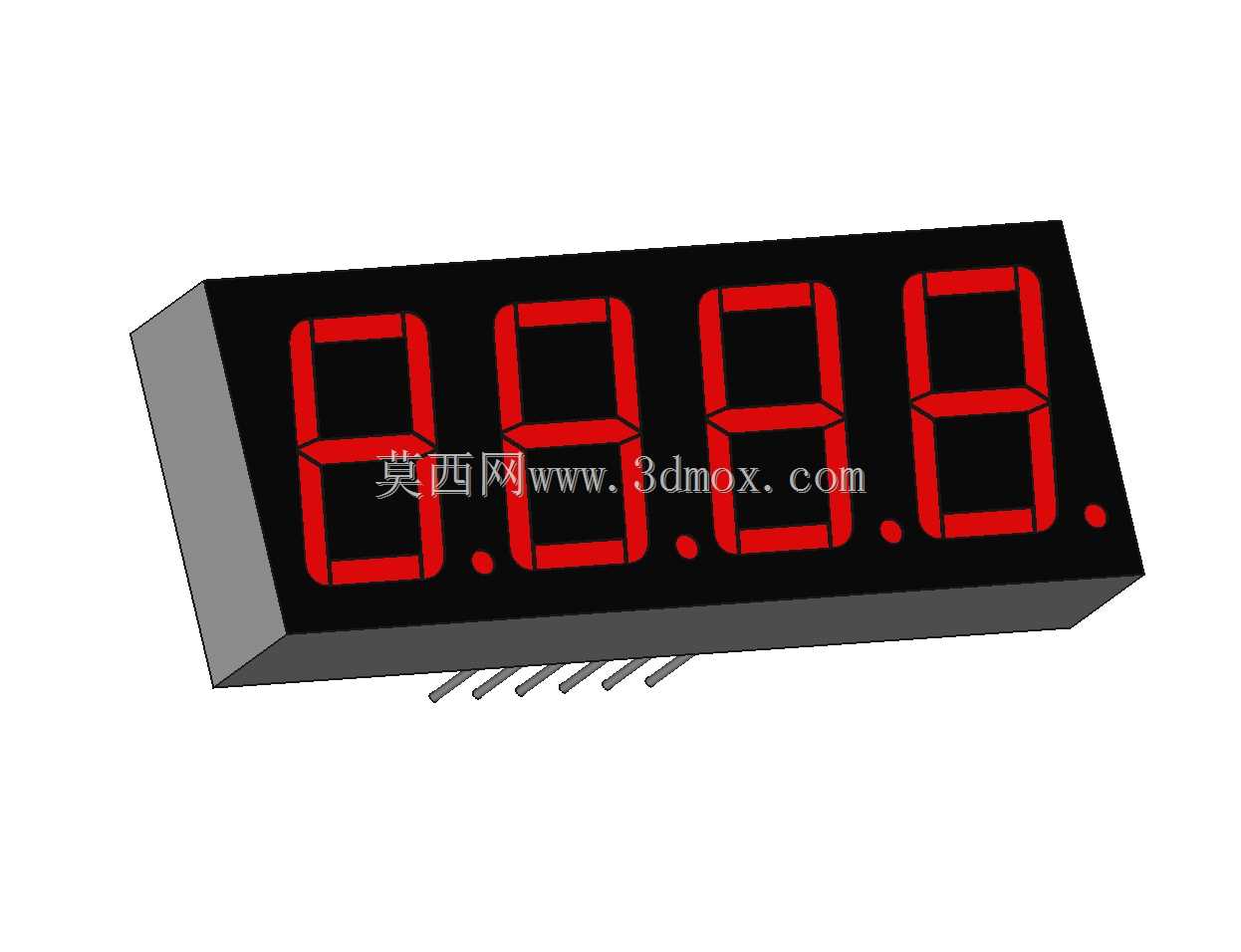

　　该模型按四位一体共封装的直插数码管建立，正面为黑色显示面，四个数字位横向排列，每位由七段笔画组成，并在右下角保留小数点段。段面采用红色发光区域，外壳以深色矩形体包裹，底部引出多根直插引脚，用于与PCB焊接连接。模型在比例上控制了显示区与边框的关系，使数字位间距、段宽和外壳厚度接近常规19mm高度规格，便于在面板布局、壳体开孔和电路板堆叠时进行干涉检查。

　　从结构设计角度看，这类显示模块的关键并不只是外观还原，而是安装边界与周边空间的协调。模块高度约19mm，本体宽度约50.4mm，深度方向约8mm；若计入底部插脚，整体深度需按约18mm预留。插脚位于模块下方，建模时保留了引脚伸出长度和排列位置，因此在PCB装配中可以检查焊盘间距、元件高度以及背面元件避让。对于面板安装，还需要结合显示窗、遮光罩、防尘膜或固定卡扣评估前方可视区域，避免外壳边框遮挡小数点或最外侧笔画。

　　实际选型时，四位七段模块通常用于资源有限但显示需求明确的设备。例如温控器可用其显示设定值与实时值，计数器可显示脉冲累计，电源设备可显示电压或电流，小型测试台可显示通道号与测量结果。由于它只能显示数字和少量字符，界面逻辑应尽量简洁，状态提示可配合指示灯或蜂鸣器完成。结构工程师在布置这类器件时，需要同时考虑焊接方向、视角高度、面板厚度以及维修时的拆装路径；若显示窗采用茶色或透明镜片，还应确认模块黑面与镜片之间的距离，防止反光、虚影或段码偏色。

　　该三维结构把数码管的封装体、显示面、小数点和引脚作为连续装配关系处理，适合放入整机模型中做空间占位。引脚并非装饰特征，而是决定PCB孔位和焊接高度的重要边界；在板卡布局阶段，可据此核对插座、排针、电容等高元件是否与模块底部冲突。模块前方则应预留足够的无遮挡区域，尤其是设备面板有弧度、台阶或贴膜时，需要保证四个数字位均处于可视窗范围内。

　　在建模思路上，外形以规则长方体为基础，再通过黑色面罩、红色段码和底部引脚形成层次。段码位置按七段字形分布，小数点独立布置在每位右下侧，能够反映真实器件的视觉特征。外壳边角、显示面比例和引脚间距保持工程化表达，没有加入夸张倒角或装饰纹理，目的是服务于装配验证和外观评审。对于需要制作设备效果图的场景，该模型也能直接体现红色数码显示的典型识别特征。

　　使用这类模块时，结构与硬件设计需要同步推进。硬件关注段码驱动方式、扫描电流和引脚定义，结构则关注模块在壳体中的固定、显示窗对位以及焊装后的高度占用。若设备处于振动环境，模块底部与PCB之间的焊点会承受一定应力，必要时可在周边增加限位筋、泡沫垫或点胶固定，但不能遮挡显示面或影响后期返修。若设备需要在较强环境光下读取，红色段码仍可保持较好可见性；若用于夜间操作，则应配合调光或面罩降低眩光。

　　总体而言，该四位七段显示模块模型适合用于仪器仪表、控制盒、检测装置和小型自动化设备的数字显示区域设计。它以紧凑的横向四位布局提供基础数值输出能力，通过明确的外形尺寸、插脚边界和显示面位置，帮助工程师在整机结构中完成面板开孔、PCB布置、视线校核和装配干涉检查。
