2.8英寸带触控彩色液晶显示模组

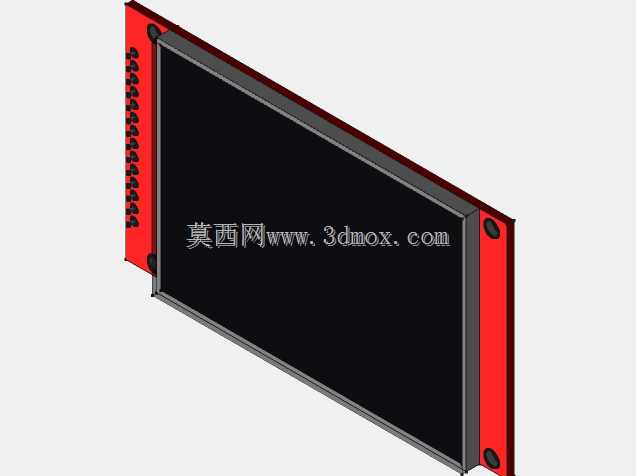

　　在嵌入式人机交互硬件的结构堆叠里，2.8英寸级别的彩色触控显示方案一直是紧凑型控制终端的核心选型方向，这套以ILI9341为驱动核心的TS彩色液晶显示模组，就是面向小尺寸交互场景完成的全结构三维建模成果。做这类显示部件建模的时候，最先要锚定的不是屏幕本身的显示参数，而是整板的安装边界与外围干涉空间——很多初级工程师在堆叠设备结构时，只会预留屏幕可视区域的开口，忽略了PCB基板侧边伸出的FPC排线座、板载固定孔位以及背光模组的厚度余量，最终装配时要么排线被外壳筋位压损，要么触摸屏与面板之间出现不均匀缝隙。这套模型完整还原了模组的实体结构：红色的PCB承载基板围绕黑色液晶面板三边布置，左侧密集排布的是驱动与触控引脚的焊盘区域，

　　对应实际生产中的排针焊接或者FPC连接位，建模时特意保留了焊盘间的安全间距与基板边缘的工艺缺口，方便结构工程师在设计主机外壳时直接避让走线空间。从实际用途来看，这类带触控的TFT液晶屏广泛用在手持检测仪器、小型工业控制面板、桌面级3D打印机操作端、智能家居中控节点以及便携式数据采集设备上。它和无触控的普通液晶屏最大的结构差异，在于表面叠加的电阻式触控层会让整体厚度增加0.5到1毫米，同时触控层的边缘会引出独立的信号走线，在三维模型里这些细节都不能省略，否则后续做整机装配时，屏幕前面板的压合尺寸会出现偏差。设计思路上，这套建模没有只做外观曲面的示意，而是把显示区域、背光边框、PCB基板、安装定位孔做了分层独立建模：屏幕四周的黑色遮光边框严格对应实际产品的BM区宽度，避免设备外壳开口过大露出边缘漏光，又不会因为开口过小遮挡有效显示像素；基板四角的固定孔位还原了真实的沉台结构，安装时可以用铜柱或者螺丝直接固定在设备内部的支撑柱上，不需要额外设计复杂的屏幕固定支架。在安装边界的把控上，模型明确区分了正面可视区与整机所需的预留空间：正面方向，触摸屏表面到设备面板外侧要预留0.2毫米左右的装配间隙，避免面板压到触控层导致误触发；背面方向，PCB基板后方要给排针接线、背光驱动元件留出至少3毫米的散热与走线空间，不能直接把主板紧贴在屏幕基板背面，否则长期运行后背光发热会影响主板元件的稳定性。侧边的引脚区域是结构设计的重点，

　　模型里左侧的整排引脚位对应实际产品的并行/串行接口焊盘，工程师在做整机布局时，要把主控电路板的对应接口安排在同一侧，减少飞线长度，同时在外壳对应位置开出排线避让槽，槽边做圆角处理防止划破排线绝缘层。对于设备选型的工程师来说，这个三维模型的价值在于可以直接导入整机装配体做干涉检查：比如在设计手持仪表外壳时，可以直接把屏幕模组调入，调整面板开口的大小与深度，验证电池仓、主控板、按键板和屏幕之间有没有空间冲突；在做工业小型控制柜的面板布局时，可以模拟屏幕安装后的操作倾角，确认触控操作时手指的活动范围不会和周边按钮、旋钮发生干涉。从功能特性的结构还原角度，模型区分了液晶显示层与触控感应层的厚度差，没有把两者做成单一的实体块，

　　这对后续做屏幕防护设计很重要——如果设备需要在工业现场使用，往往要在触摸屏外侧加装钢化玻璃防护面板，两层之间的距离、泡棉胶的厚度都要依托精准的分层模型来计算，距离过远会产生视觉视差，影响触控精度，距离过近则容易在受压时碰到触控层引发误动作。另外，基板的红色阻焊层外观、边角的圆弧过渡、定位孔的金属化外圈细节都在模型里有体现，这些细节虽然不影响核心功能，但在做整机数字样机的渲染验证时，能更真实地呈现成品装配效果，帮助结构团队提前发现外观上的不协调问题。比如有些设备外壳采用半透明材质，如果屏幕模型没有还原基板与边框的真实结构，渲染出来的效果会和实际成品差距很大，误导外观评审的判断。在长期的工程实践里，小尺寸显示模组的建模最容易被忽略的就是公差配合，这套模型在建立安装孔位、外轮廓尺寸时，都按照行业通用的电子组装公差预留了合理的间隙范围，比如基板的长宽尺寸按照负公差建模，外壳的屏幕容纳腔按照正公差设计，这样在实际生产中，即使不同批次的屏幕基板存在小幅尺寸波动，也能顺利完成装配，不会出现屏幕装不进去或者晃动异响的问题。同时，模型里屏幕与基板的连接位置还原了实际的封装胶边宽度，结构工程师在设计屏幕压条时，可以准确避开胶边区域，防止压条压到胶层导致屏幕受力不均，长期使用后出现液晶漏光、触控失效等故障。
