蘑菇头自锁式急停按钮开关结构

　　在自动化产线、机床操作站、输送设备、包装机械以及各类有人机交互的电控柜上，急停按钮属于安全回路中不可缺少的末端执行元件。它的作用不是参与常规启停控制，而是在人员误操作、工件卡滞、机构越位或维护过程中出现险情时，通过一次直接拍压切断动力回路，使运动部件尽快进入安全状态。该模型呈现的是常见的蘑菇头自锁式急停按钮，红色大圆帽、金属衬圈与下方基座的组合，对应工业现场对高辨识度、盲操作和强制保持位置的要求。

　　从实际使用看，操作面往往布满油污、粉尘或切削液，操作者在紧张状态下也难以精确瞄准小按钮，因此头部采用较大直径的红色圆盘。圆盘边缘略高于安装面，手掌、手肘甚至戴手套时都能快速触发；红色与设备面板的底色形成强对比，使安全控制点在杂乱的操作区中一眼可辨。按钮被按下后不会随松手自动弹起，而是保持在停止位置，只有按标识方向旋转或提拉才能复位，这一机械自锁逻辑避免了险情未排除时设备意外重启。

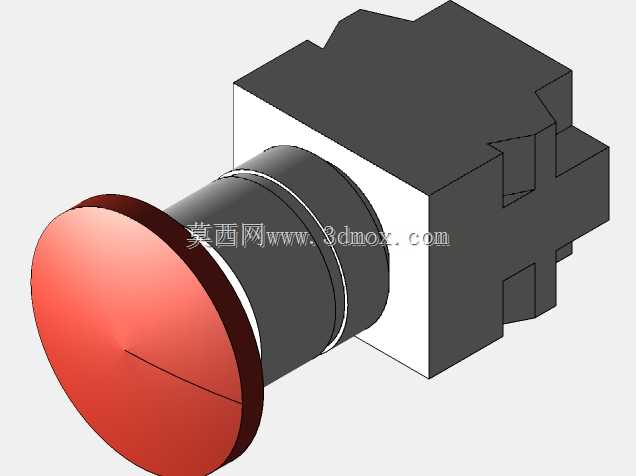

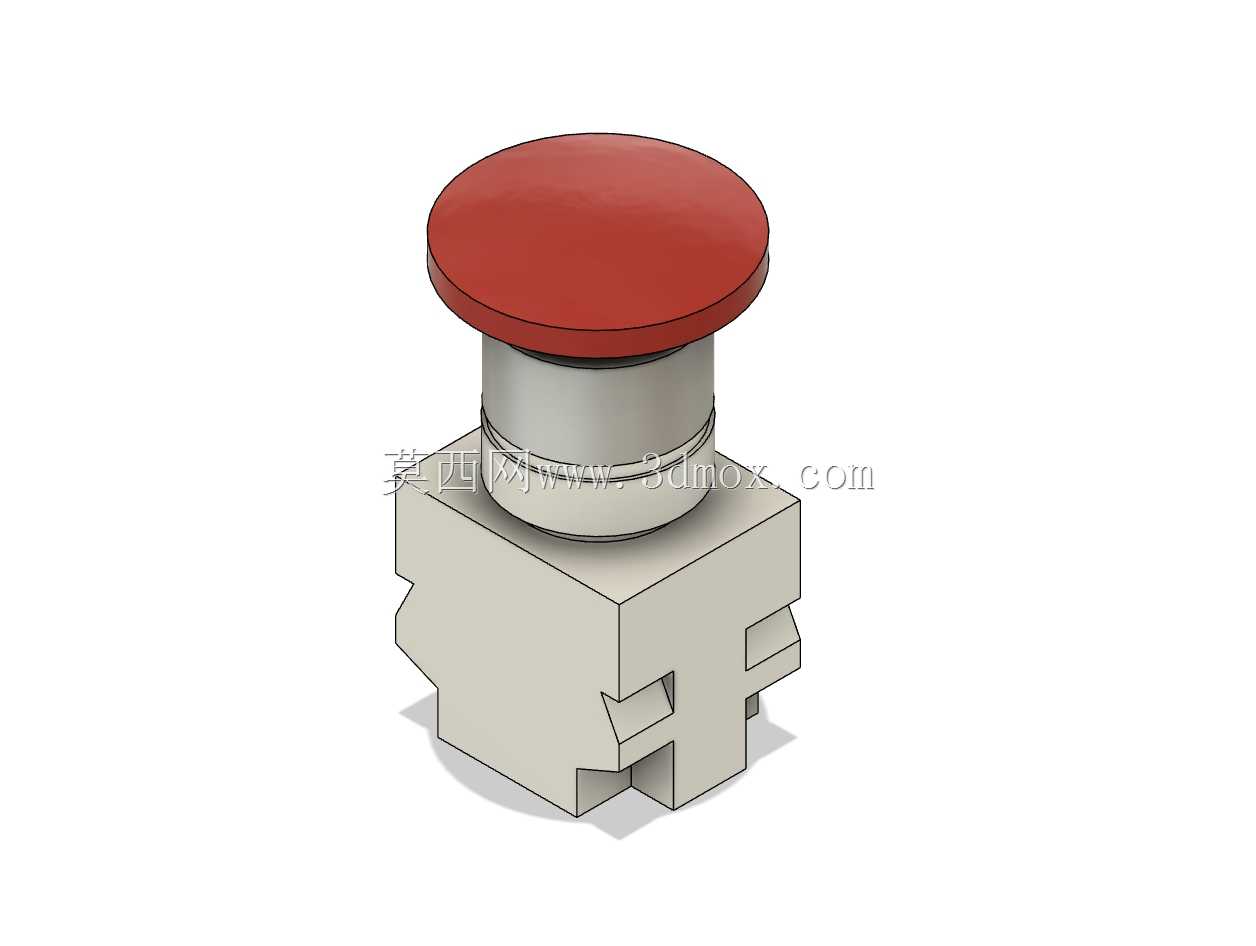

　　模型上部为红色操作帽，中部可见环形金属质感衬圈，下部是近似方形的安装基座。基座侧面带有卡扣与定位结构，用于卡入面板开孔并限制周向转动；这类结构通常配合螺母、垫圈或弹性卡爪完成面板固定。设计时需要重点校核安装边界：头部突出面板的高度要兼顾易拍压与防误碰，过矮会降低触发效率，过高则可能被物料、线缆或人员经过时剐蹭；基座后方需预留触点模块、接线端子和线束弯曲空间，不能与柜内加强筋、线槽或其他元件发生干涉。

　　结构建模需要把外观曲面与内部装配关系同时表达清楚。蘑菇帽顶面不是简单平板，通常带有轻微弧度和边缘过渡，以改善按压手感并减少应力集中；帽体与柱塞之间的连接要体现限位台阶，保证按下行程稳定。中部衬圈承担装饰、导向与密封辅助作用，其外径、厚度和与基座的配合间隙会影响面板装配后的视觉效果。下方基座的卡扣位置、脱模斜度、加强筋和触点安装槽，应按照实际卡扣式按钮的装配逻辑处理，避免出现只建外壳而没有安装约束的问题。

　　选型与结构布置时，不能只看按钮外形。急停按钮常接入安全继电器或安全PLC回路，触点形式需区分常闭安全触点与常开辅助信号触点；模型虽然不直接表达电气参数，但基座尺寸必须容纳对应触点模块的堆叠高度。若用于双回路安全切断，往往需要在按钮后部增加触点块，整体深度会增加，柜内空间校核应按最不利配置进行。面板厚度、开孔直径和防转缺口也要与基座匹配，否则会出现按钮转动、锁紧不足或密封失效。

　　在设备布局上，急停按钮的位置比单体结构更关键。操作站正面、上下料位、设备检修侧和输送线沿线应按人员可达范围布置，安装高度通常避开需要弯腰或攀爬才能触及的区域。多个急停按钮之间的距离应保证任一点发生危险时，附近人员无需跨越危险区即可操作。对于有护罩、安全门或机器人围栏的工位，按钮应安装在围栏外侧或门旁，同时在内部维护位设置本地急停，防止外部人员误复位。

　　该模型的价值在于把现场常见的安全元件还原为可用于装配校核的数字化样件。把它放入操作面板或电控柜总成中，可以检查头部与周围按钮、指示灯、防护罩的间距，验证线束出线方向，也能用于人机工程评审。对结构工程师而言，急停按钮虽小，却牵涉面板开孔、安装强度、操作可达性、安全回路和维护复位等多个环节；建模时把蘑菇帽、自锁柱塞、衬圈、卡扣基座和后部模块空间完整表达，才能在设备设计阶段提前发现干涉与误操作隐患，而不是等到装配现场再靠修磨面板解决问题。
