激光雕刻机Z轴限位触发固定支架

　　在桌面级数控雕刻与激光加工设备的日常调试中，Z轴原点的重复定位精度直接决定首件加工的良率。很多入门级激光模组出厂时仅预留散热结构，未配置机械限位触发点，操作人员只能通过手动点动、目视贴合的方式设定刀尖或激光焦点的零位，不仅换件后需要重新对刀，遇到材料翘曲或工作台面存在平面度误差时，还容易出现焦点漂移、雕刻深浅不一甚至撞坏激光二极管窗口的问题。这款支架正是针对Sculpfun S9这类底部带螺纹孔的激光二极管设计，核心作用是把一个末端停止开关可靠延伸到激光头的运动边界下方，让MPCNC类设备在Z轴回零过程中获得稳定的硬件触发信号。

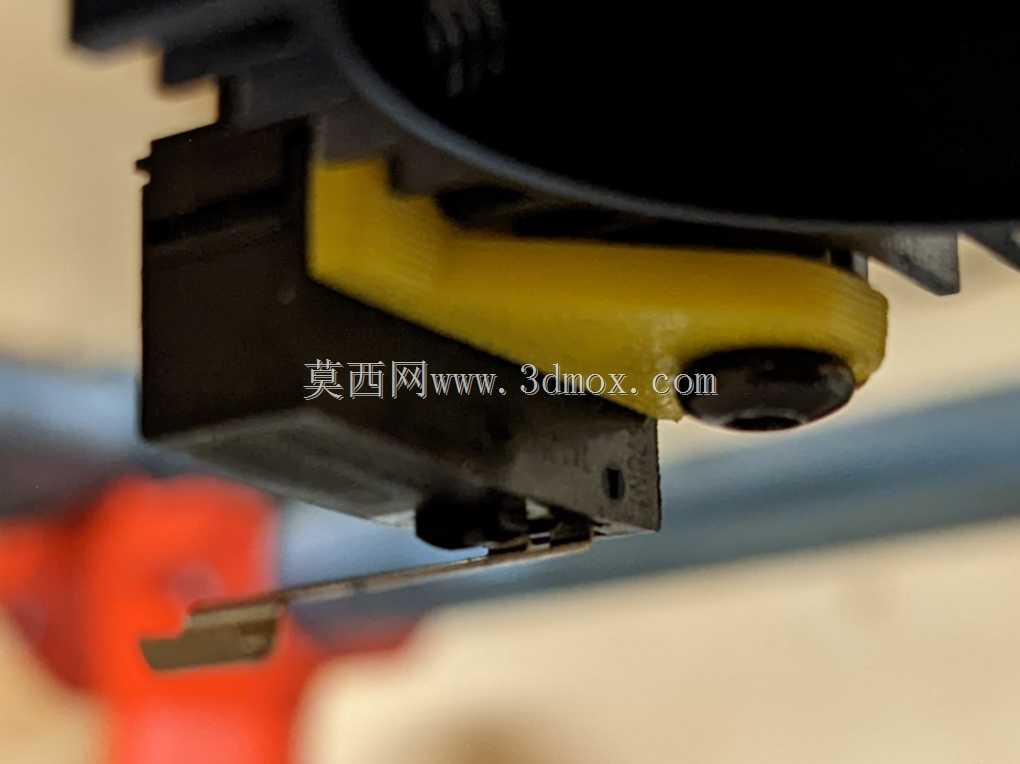

　　从实际安装逻辑看，支架的上半部分直接贴合激光散热器的底面，利用模组原有螺纹孔完成锁附，不需要额外在型材或机架上打孔，也不会挤占激光束的正下方工作区域。弯折的支撑臂向侧前方探出，末端形成微动开关的安装平面，开关的弹性触片朝向工作台方向，其悬伸长度经过权衡：既要保证Z轴下行时触片能先于激光焦点接触工件或对刀块，又不能伸得过长导致支架在高速移动中产生颤动。黄色打印件的壁厚在保证强度的同时做了局部减重，拐角处采用连续过渡，避免FDM成型时因应力集中出现层间开裂。

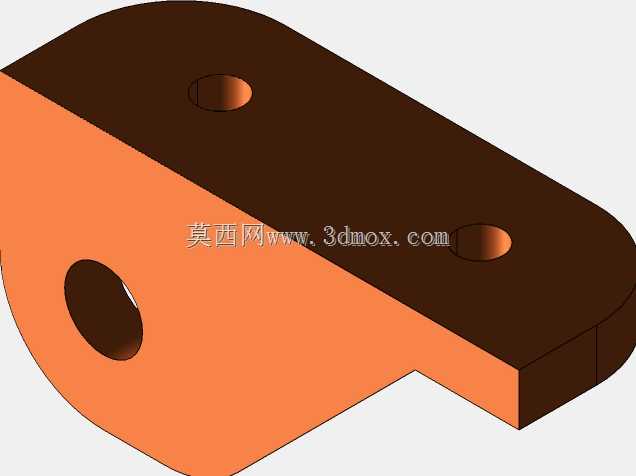

　　结构设计上最关键的是触发姿态控制。微动开关本身的动作行程很短，如果安装面与Z轴运动方向不垂直，触片会以斜向摩擦的方式接触台面，长期使用后不仅手感发涩，还会造成触发位置逐次偏移。该支架通过贴合散热器的基准面来约束开关姿态，使触片的压缩方向基本平行于Z轴进给方向，触发时触点闭合干脆，回零重复精度更容易保证。支架与开关之间预留了标准螺丝过孔，可兼容常见的小型叶片式微动开关，更换不同厚度的对刀块时，也能通过开关在长槽内的小范围位移调整预压量。

　　从安装边界判断，这款支架属于贴附式扩展件，整体包络集中在激光二极管下方及侧前方，不会增加X轴横梁的侧向偏载太多。设计时需要重点核对三个尺寸：一是支架与散热器连接孔的孔距，必须与激光模组底部螺纹孔完全对应；二是支撑臂下表面到激光焦点的距离，它决定了开关触片需要预留的有效行程；三是支架最外端相对激光中心的偏心距离，该尺寸会影响设备靠近机架边缘或夹具时的干涉边界。实际布线时，开关引线可沿散热器侧面扎缚，避免随Z轴上下运动时被管材或拖链勾挂。

　　在应用场景上，这类限位支架并不局限于激光雕刻。把它移植到小型主轴雕刻头、3D打印挤出机或轻量点胶头上，同样可以作为端面探测或工件找平的触发载体。区别在于激光加工更关注非接触式焦点位置，而主轴切削需要考虑切屑和粉尘对触片的污染，因此支架的开放式悬臂结构更适合清洁度较好的桌面加工环境。对于需要频繁更换不同高度激光模组的使用者，这种直接借用模组底部螺纹的方案，比在龙门机架上单独安装限位片更便于整体拆装，更换喷头后支架随模组一起转移，减少二次校准时间。

　　建模过程中，支架的受力路径也值得注意。Z轴回零触发时，冲击力通常很小，但开关触片受到的是反复的垂向压缩，因此安装柱周围需要有足够的材料填充，防止螺纹处被拉裂。悬臂根部与散热器贴合区域采用加宽连接，相当于在有限空间内提高截面惯性矩，抑制触片压下时支架的上翘。黄色构件表面能看到清晰的打印纹理，说明其原型很可能通过FDM快速验证，再根据实际装配间隙修正孔位与避让空间。这种先装机测试、再迭代壁厚和臂长的做法，在非标自动化小夹具开发中非常普遍。

　　使用时还需结合控制系统设置合理的回零速度。硬件支架只负责提供稳定的机械触发面，若Z轴下行速度过快，开关触片被压过行程后仍可能带动支架变形，进而影响原点位置。较稳妥的方式是让设备以较快速度接近预估高度，再切换低速寻找触发点；支架本身则保证在这一低速接触过程中不发生明显偏转。通过这种机械结构与控制参数的配合，Z轴零位可以从依赖人工经验的手动操作，转变为每次开机都可重复的自动流程，这也是该支架在桌面CNC改装中最直接的工程价值。
