可倾角调节式传感安装支座结构

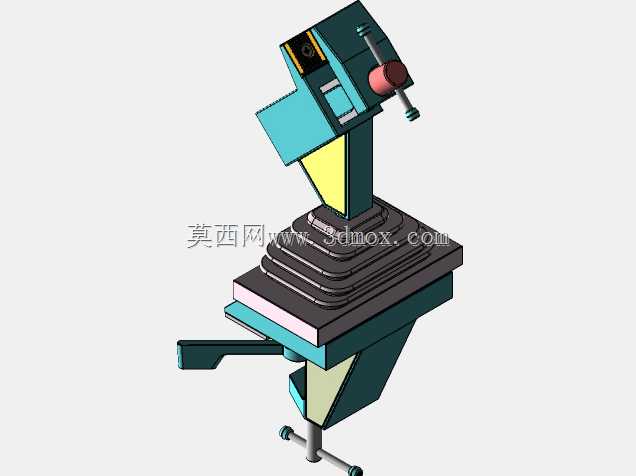

　　这套可调倾角传感安装结构，核心服务于工业现场传感单元的姿态校准需求，常见于自动化产线视觉检测工位、角度位移监测点位、非标设备的信号采集端，用来解决传感器安装后无法灵活修正俯仰、偏摆角度的痛点。在实际产线布局里，很多光电、视觉类传感元件的安装基面存在加工公差，或是被测工件的来料位置存在小幅波动，固定支架很难一次性对准检测区域，这套带双轴调节能力的支座就能在不拆卸主体的前提下，通过两侧的锁紧螺杆完成角度微调，调整到位后直接锁死，不会在设备长期振动工况下出现走位。

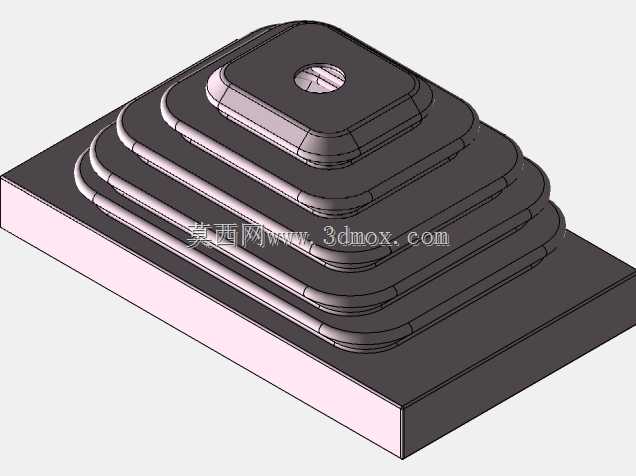

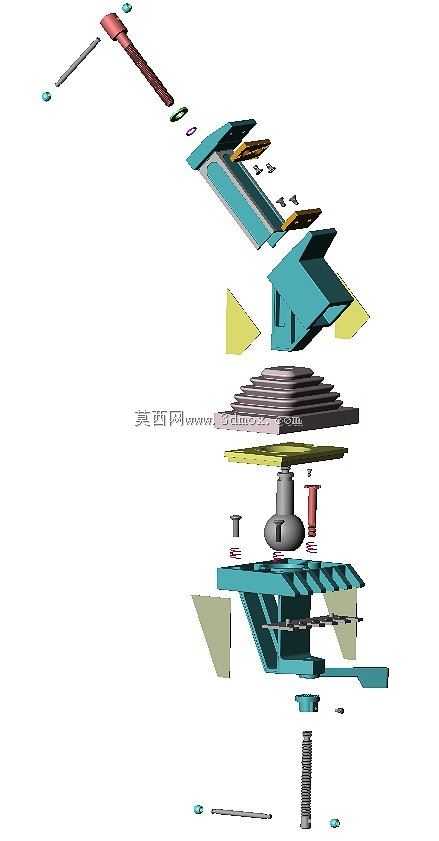

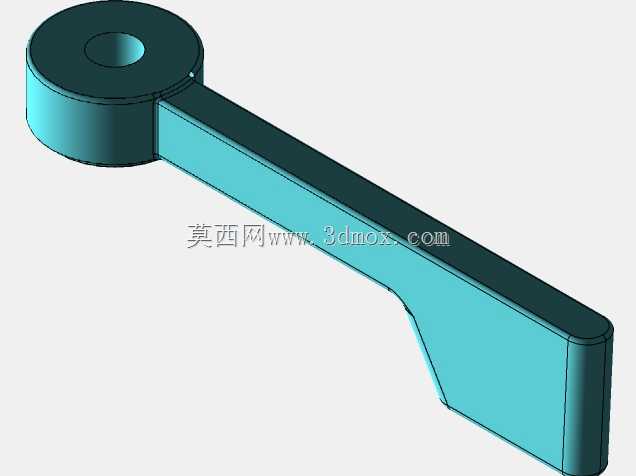

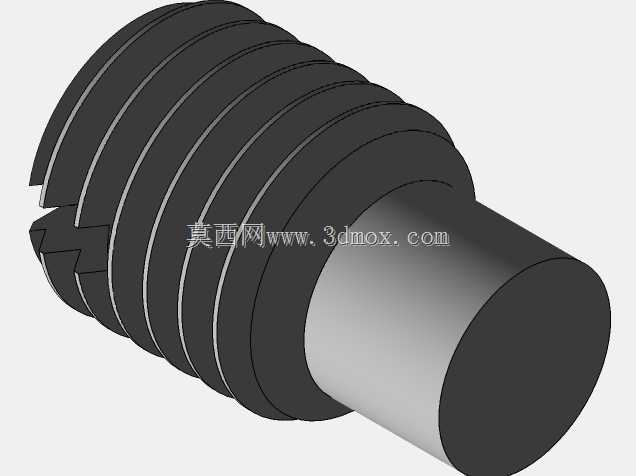

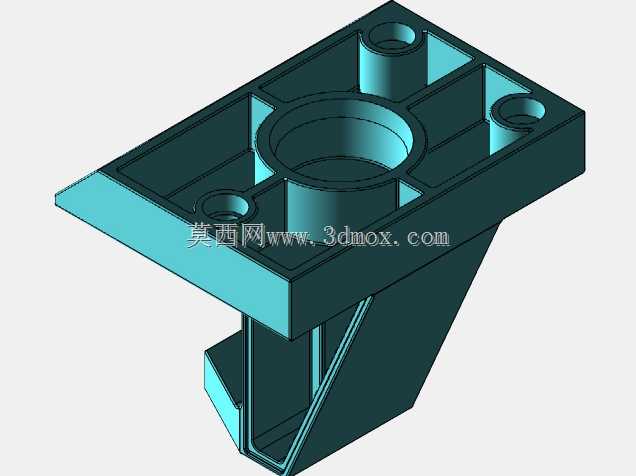

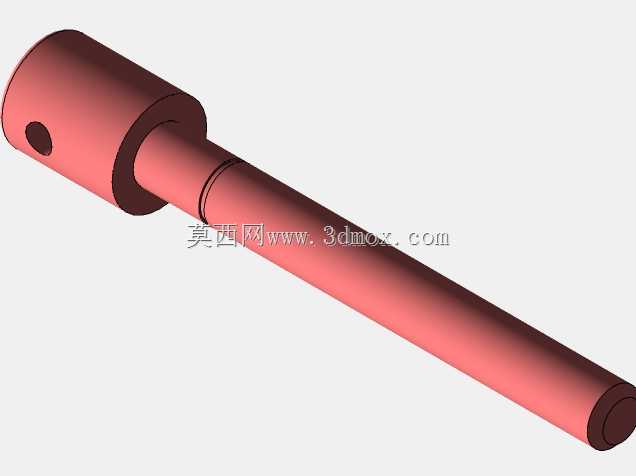

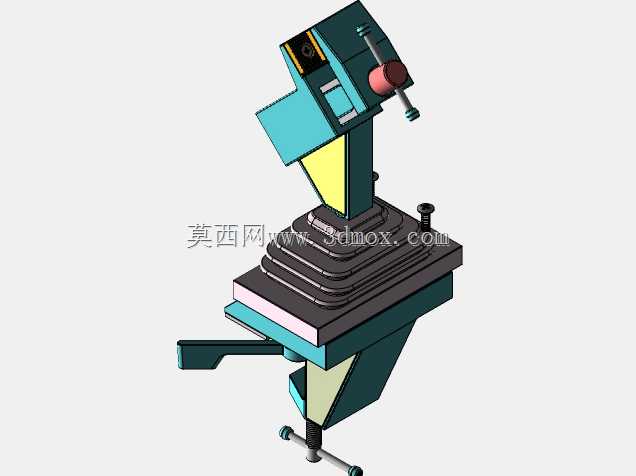

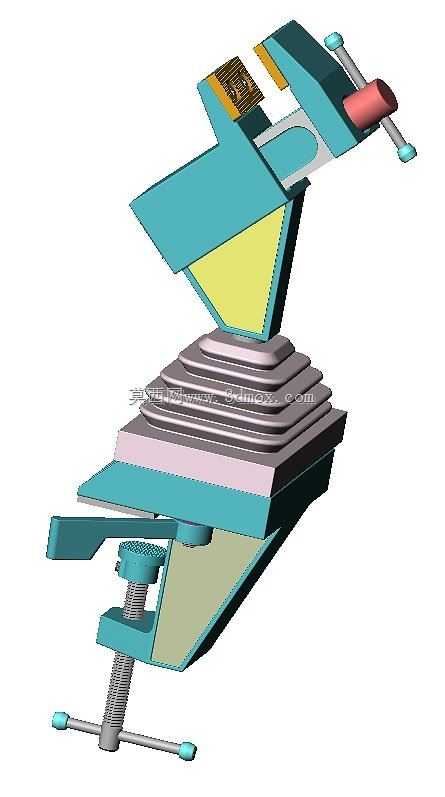

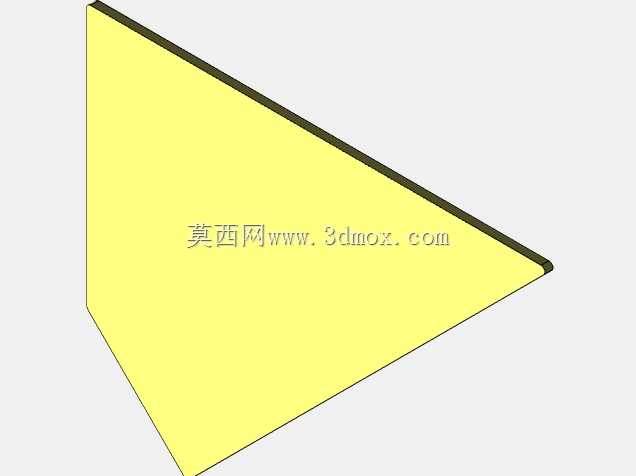

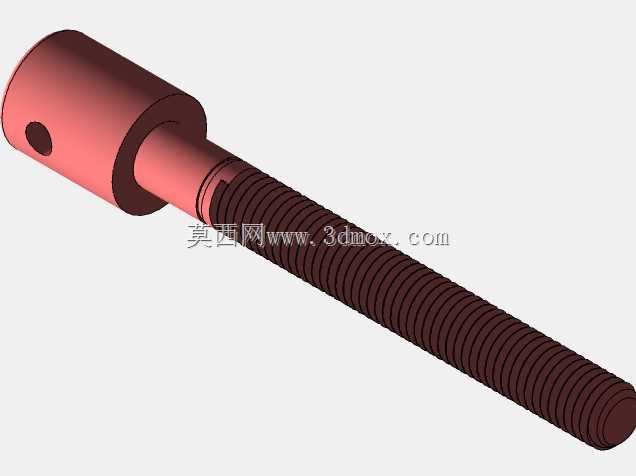

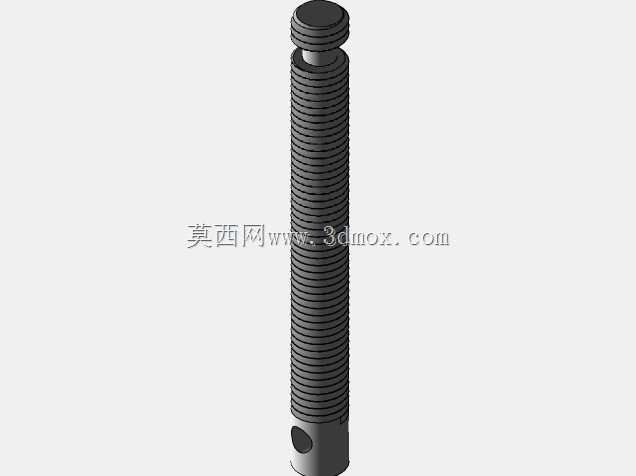

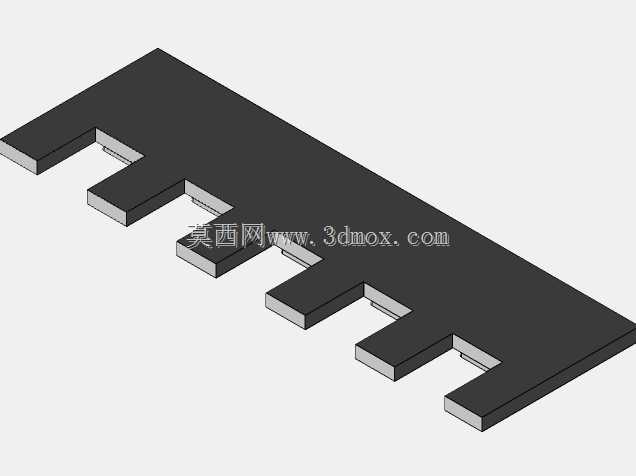

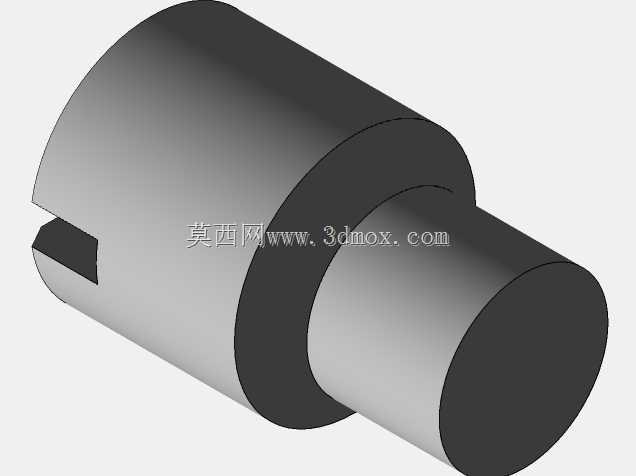

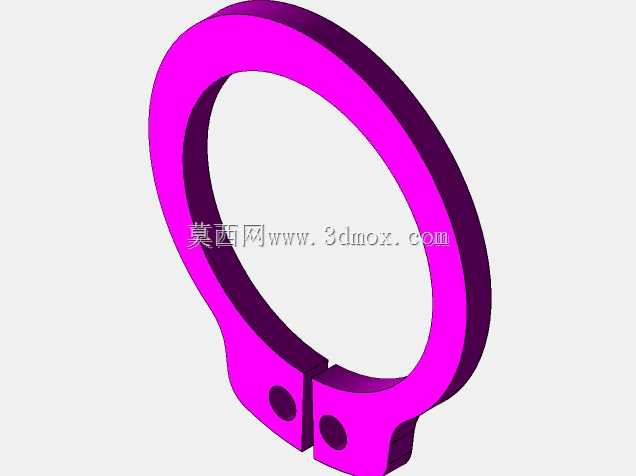

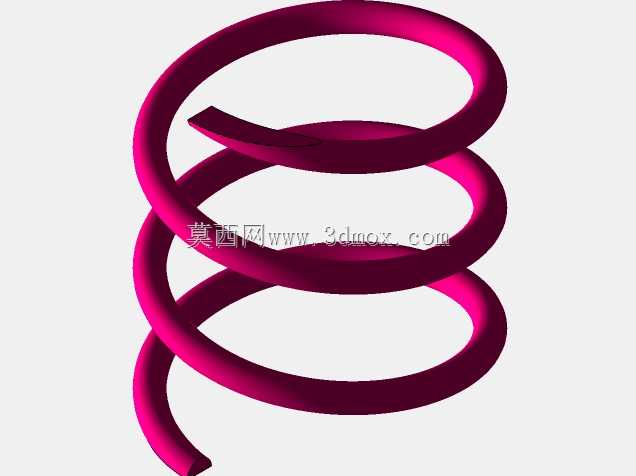

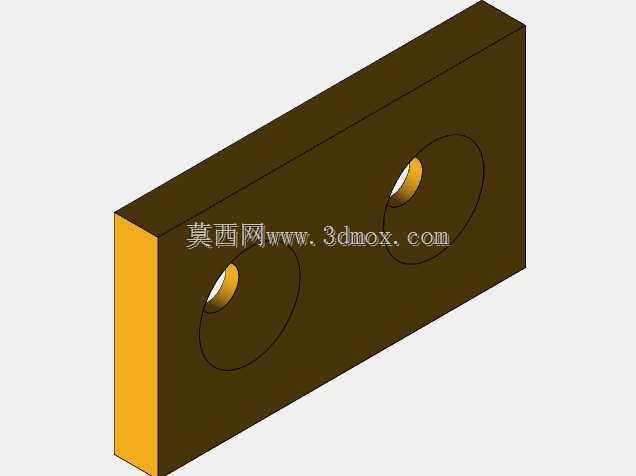

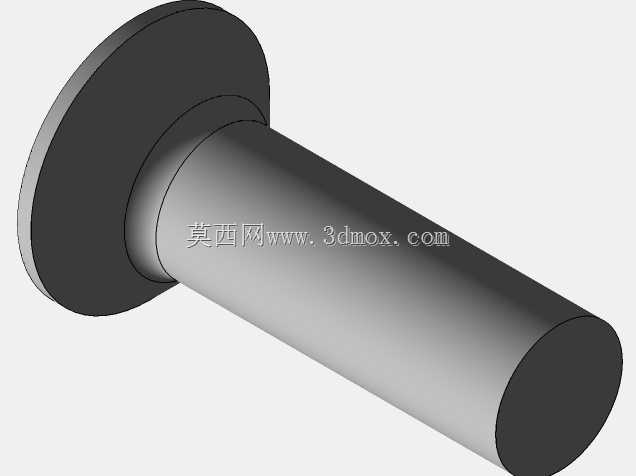

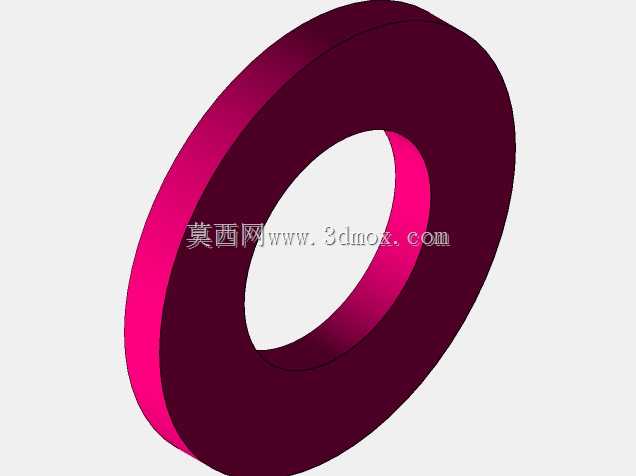

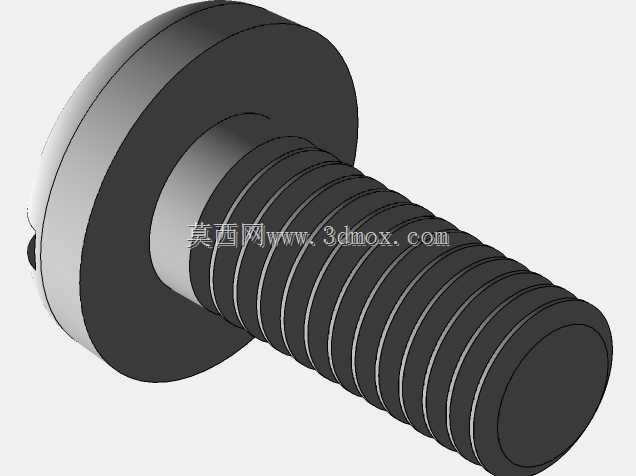

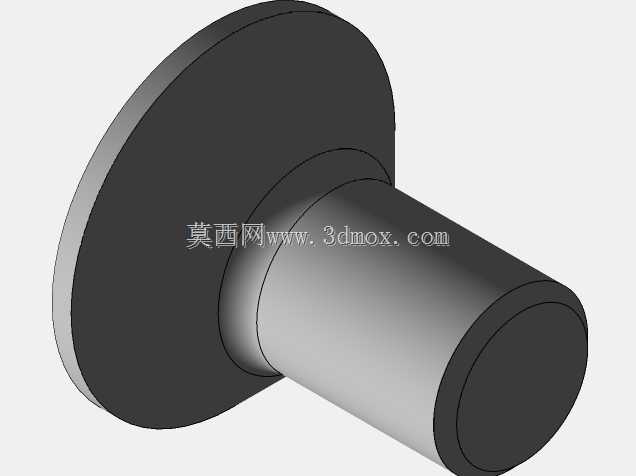

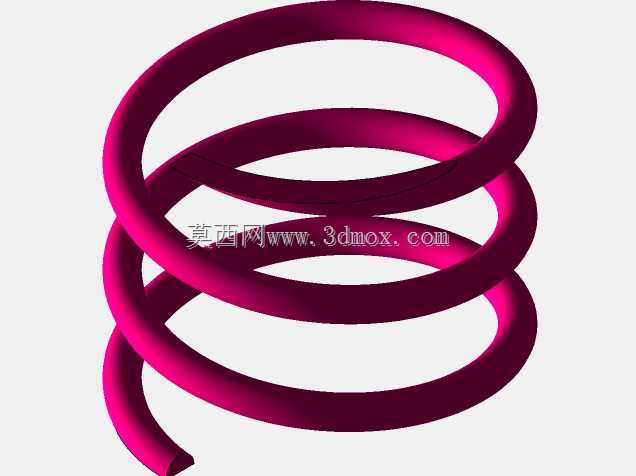

　　从结构分层来看，底部是带安装孔的固定基座，基座上方叠加了多层楔形调节板，中间嵌套的波纹伸缩套一方面用来遮挡内部调节间隙，避免车间的金属切屑、粉尘落入铰接摩擦面，另一方面也能在角度偏转时随形伸缩，不会出现结构干涉。上下两层调节板分别对应两个正交方向的倾角调整，每层都搭配了横向贯穿的细牙调节螺杆，螺杆两端带防滑握柄，现场调试时不用额外工具就能手动旋动，细牙螺纹的导程很小，每旋转一圈对应的板面倾角变化量极小，能实现角分级的精准对位，这对于检测距离近、视场范围窄的微型传感器来说尤为关键，粗调支架根本满足不了对准精度要求。

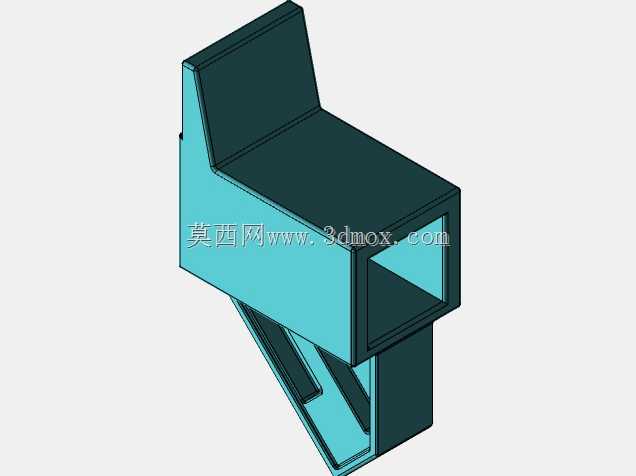

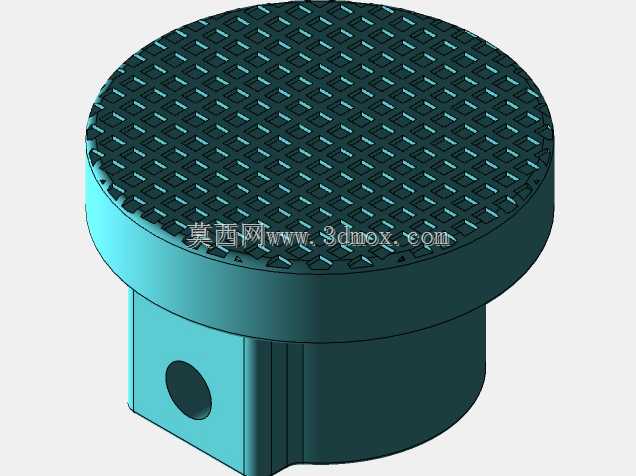

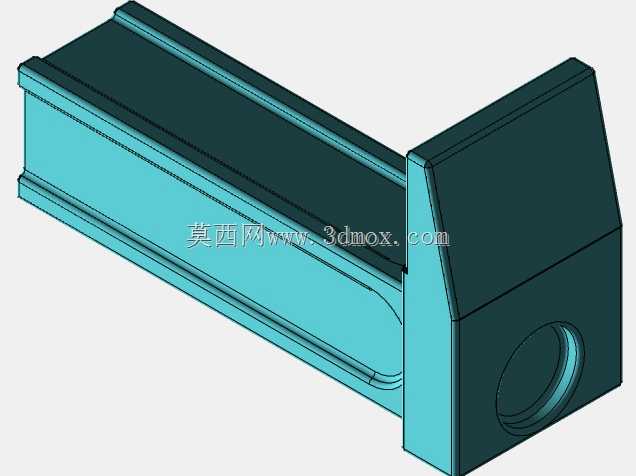

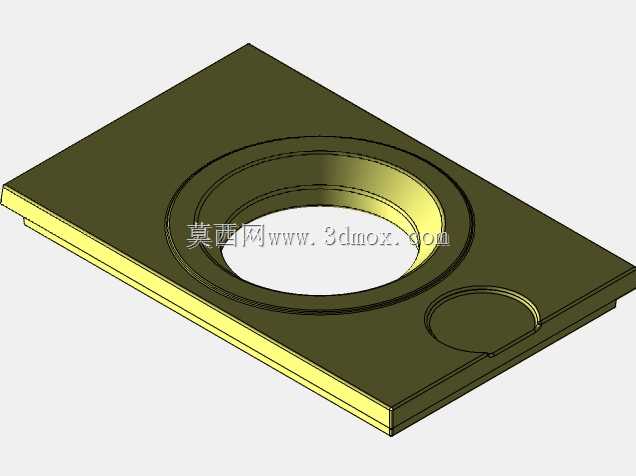

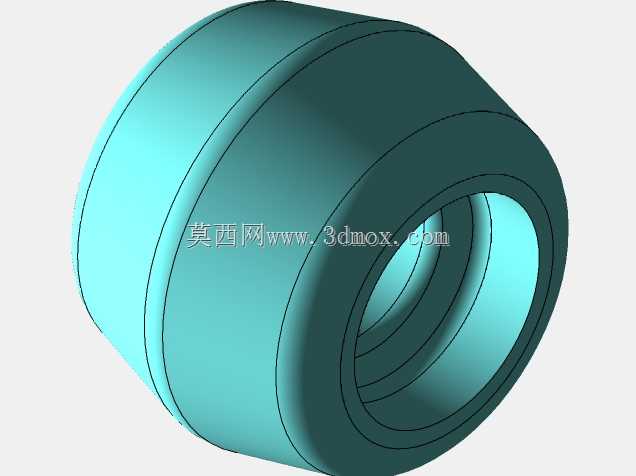

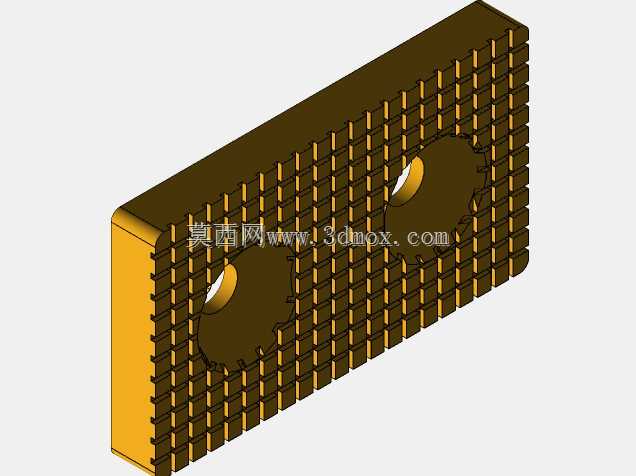

　　上部的承载平台预留了传感器安装螺孔与定位槽，平台表面做了防滑纹理处理，传感器固定后不会因为设备启停的惯性出现滑移，侧边伸出的圆柱护套用来容纳传感线缆，避免线缆在支座调整过程中被反复弯折拉扯，护套末端做了圆弧过渡，不会割伤线缆外皮。整个支座的铰接转动副都做了限位设计，最大调节倾角被限制在合理区间内，防止调试时过度偏转导致内部走线被拉断，或是调节板脱出铰接位。

　　安装边界方面，底部基座的孔位符合通用工业安装标准，既可以直接固定在设备型材的槽面上，也能通过转接板固定在机床侧壁、流水线支架上，整体外廓在未调节状态下占用的竖向空间紧凑，不会和周边的机械手、料道部件发生空间干涉。在做整机三维布局时，要预留出两侧调节螺杆的操作空间，至少留出单手握持旋转的行程余量，避免支座安装后被周边构件挡住，后续无法现场校准。

　　设计思路上没有采用复杂的齿轮蜗轮调节机构，而是用楔形板加细牙螺杆的纯机械结构，一方面降低了整体制造成本，没有精密传动件的加工与装配要求，普通机加工车间就能完成全部零件的加工；另一方面纯摩擦锁紧的方式可靠性更强，在多粉尘、有切削液飞溅的车间环境里，不会像齿轮调节结构那样容易被异物卡滞，日常维护只需要定期清理铰接面的积尘，不需要加注润滑脂，避免油污沾染传感器镜头。

　　在选型适配时，要根据搭载传感器的重量选择对应规格的支座，这套结构的承载平台面积适配中小型工业传感器，过重的传感单元会导致锁紧后出现低头偏移，因此在建模阶段就要校核调节螺杆的锁紧力与铰接面的摩擦系数，确保在设备额定振动加速度下，支座的姿态保持能力满足检测稳定性要求。波纹套的材质选用耐油橡胶，长期接触车间的润滑油、冷却液不会快速老化开裂，能持续起到防护作用。上下调节板的配合面做了精加工平面处理，偏转过程中始终保持面接触，不会出现点接触导致的晃动，锁紧后整体刚性足以支撑传感器稳定采集信号，不会因为支座刚性不足产生检测数据漂移。
