带自攻螺钉的传感安装基座组件结构

　　这套组件的核心作用是为小型传感元件提供可靠的安装固定与基础防护，在实际工业现场中，这类结构常出现在轻工输送线、小型仓储设备、民用机电设施的点位检测工位上。很多现场安装场景没有预留标准螺纹孔，基材多为薄钣金、工程塑料板或者木质工装板，这套带自攻螺钉的安装方案，就是针对这类无预制安装孔的工况设计的，不需要额外攻丝，直接通过螺钉旋入基材就能完成基座固定，大幅降低现场施工的工序复杂度。

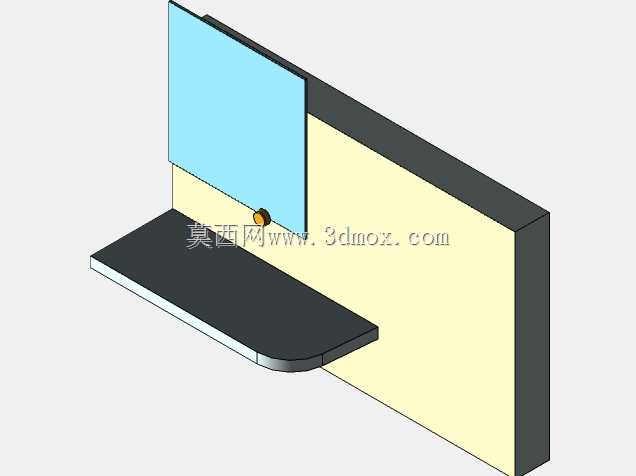

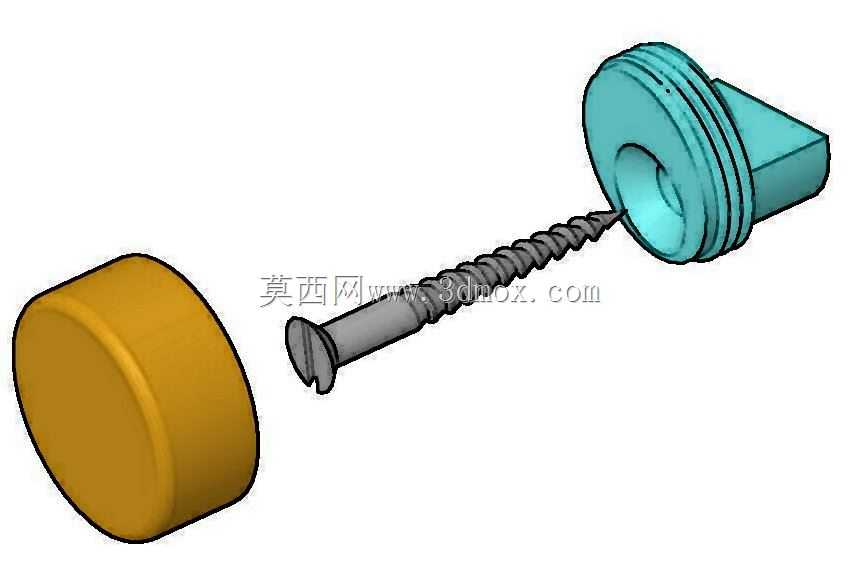

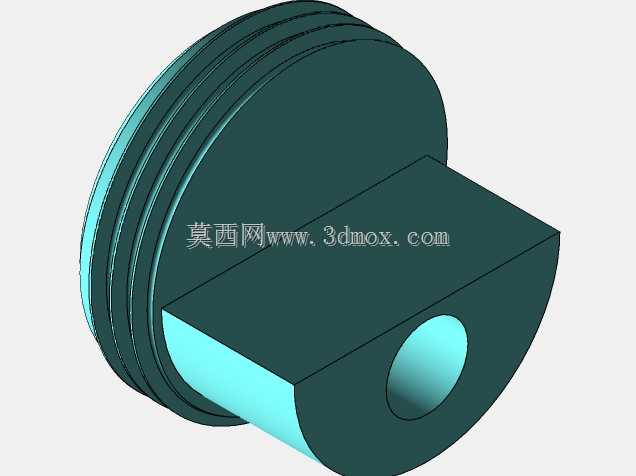

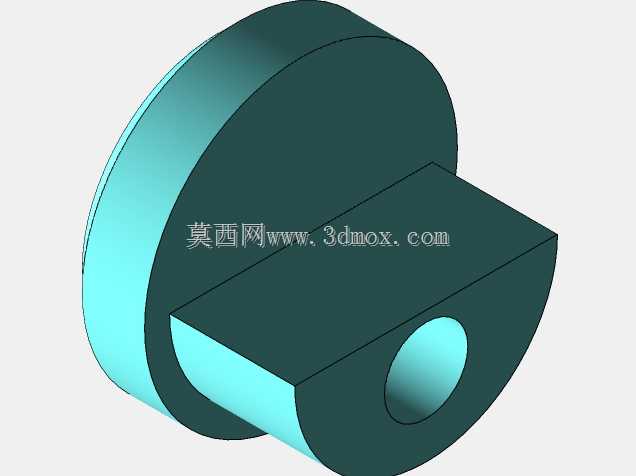

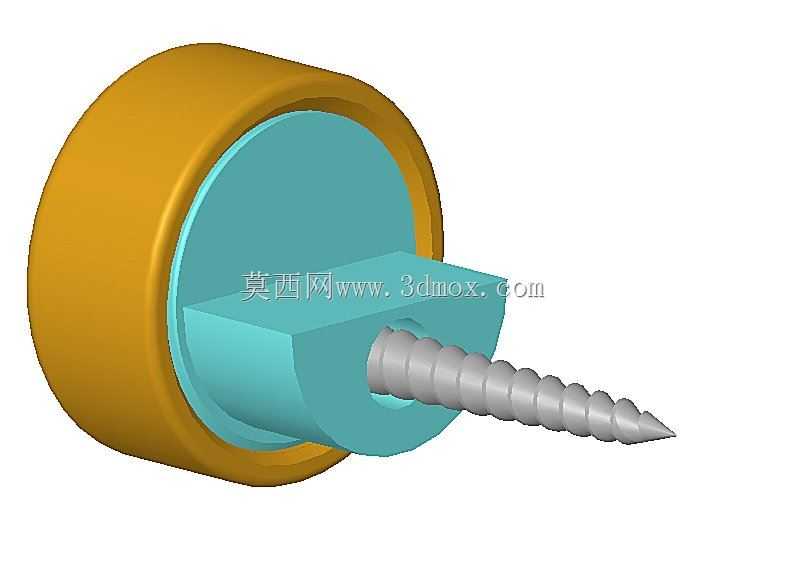

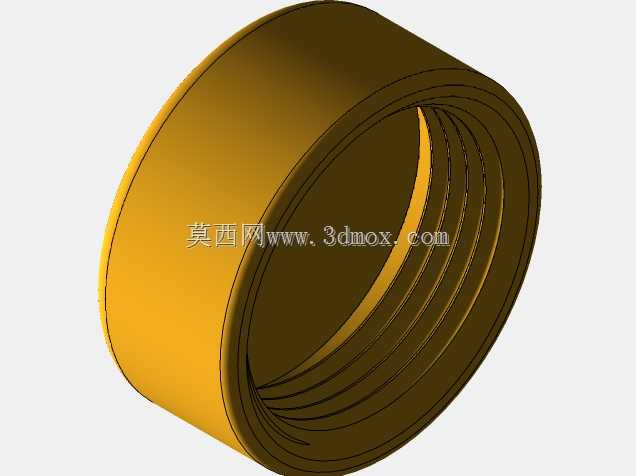

　　从结构拆分来看，整套组件包含三个独立部分：带外螺纹的青色基座主体、十字槽自攻螺钉、圆形密封端盖。基座主体的一端为外螺纹圆柱段，柱面加工有多道环形凹槽，这些凹槽一方面可以在旋入配对内螺纹件时增加螺纹啮合的摩擦力，另一方面可嵌入O型密封圈，实现安装后的轴向密封，阻挡粉尘、水渍从安装接缝处渗入传感安装腔。基座另一端为扁方结构，这个结构不是造型装饰，而是给安装扳手提供夹持位，现场装配时可以用活扳手或者开口扳手卡住扁方，施加拧紧扭矩，避免圆柱面打滑无法锁紧。基座内部预留了阶梯通孔，小孔端用于穿设传感元件的引线，大孔端可容纳小型传感探头的尾部，孔位的同轴度在建模时做了约束，保证探头装入后检测面与基座端面平行，不会出现检测角度偏移。

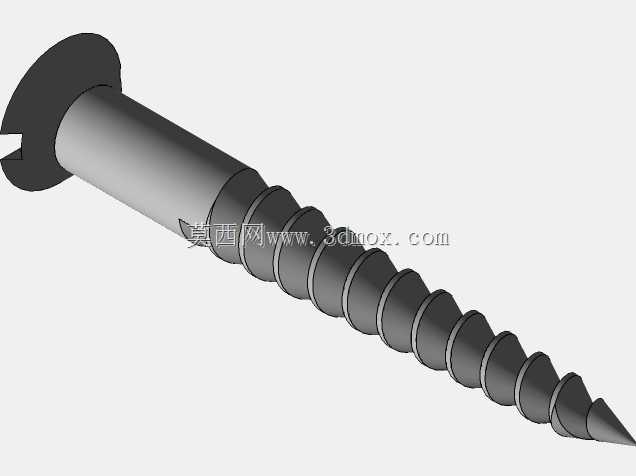

　　配套的自攻螺钉采用十字槽盘头设计，螺钉杆部带全螺纹，螺纹牙型为高低牙结构，这种牙型在旋入塑料或者薄金属基材时，能自行切削出匹配的螺纹轨迹，不需要预制底孔也能获得足够的拉拔力。螺钉长度经过匹配，旋入基座对应的安装过孔后，尖端可穿出基座底面3到5个螺距，这个长度既可以保证螺钉咬入基材的深度足够，承受常规设备振动不松脱，又不会因为穿出过长干涉基材另一侧的管线或者运动部件。螺钉头部的沉台可完全贴合基座的螺钉沉孔，装配后头部不突出基座表面，避免外部杂物勾挂，也让整体外观更规整。

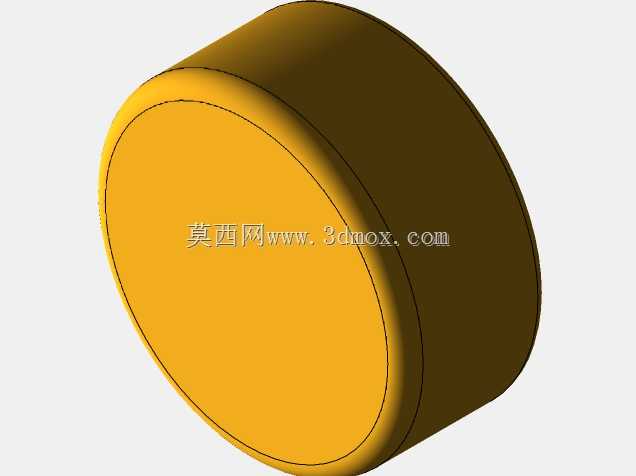

　　圆形端盖为实心圆柱结构，边缘做了圆角过渡，材质一般选用耐磨工程塑料，它的作用是在基座安装完成后，封堵基座尾部的开放腔室。端盖与基座采用小过盈配合，压入后可以完全覆盖腔室开口，阻挡外界的切屑、灰尘进入腔室污染传感探头，同时也能避免运维人员误触内部接线导致信号中断。端盖的厚度设计兼顾了防护性与拆装便利性，日常维护需要调整探头时，可以用平口螺丝刀从端盖边缘的预留小缺口撬开，不会因为过盈量过大导致端盖碎裂。

　　在建模过程中，各零件的装配边界做了明确的干涉检查：基座外螺纹段的最大外径小于现场安装面板的开孔直径，预留了0.2mm的装配间隙，方便基座穿入面板；扁方部位的对边尺寸小于安装位的扳手空间最小宽度，保证标准扳手可以正常卡入；螺钉的总长度在完全锁死状态下，尖端与基材背面的距离不小于1mm，防止螺钉顶伤基材背面的布线。整套结构没有复杂的异形曲面，所有特征都采用拉伸、旋转、扫描切除这些基础建模命令完成，特征树逻辑清晰，后续如果需要适配不同厚度的安装面板，只需要修改螺钉长度和基座螺纹段的长度参数，就能快速衍生出不同规格的变型产品，不需要重构整体模型。

　　在实际选型使用时，工程师可以根据检测点位的面板厚度调整螺钉规格，根据防护等级要求在基座环槽内选配不同线径的密封圈，端盖也可以根据现场是否需要外露探头指示，替换为透明PC材质的版本。整套结构的受力路径非常清晰：外部振动力从基材通过自攻螺钉传递到基座，再由基座传递给内部的传感元件，环形槽内的密封圈还可以吸收一部分高频振动，降低传感元件受到的冲击，延长检测元件的使用寿命。
