蓄电池接线端子夹头结构设计

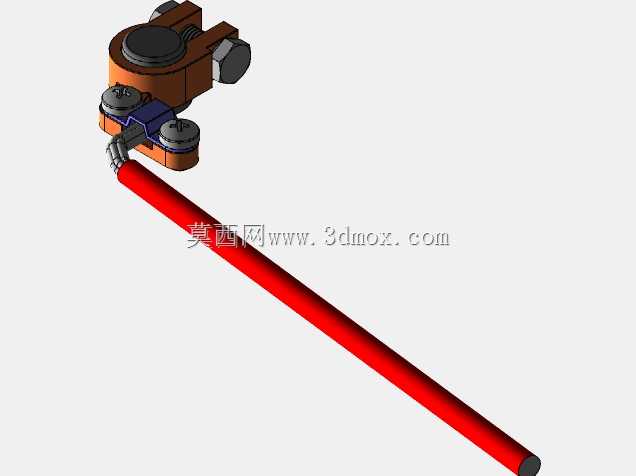

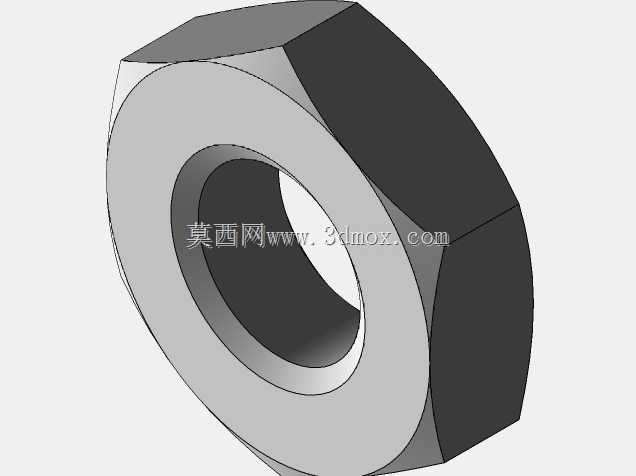

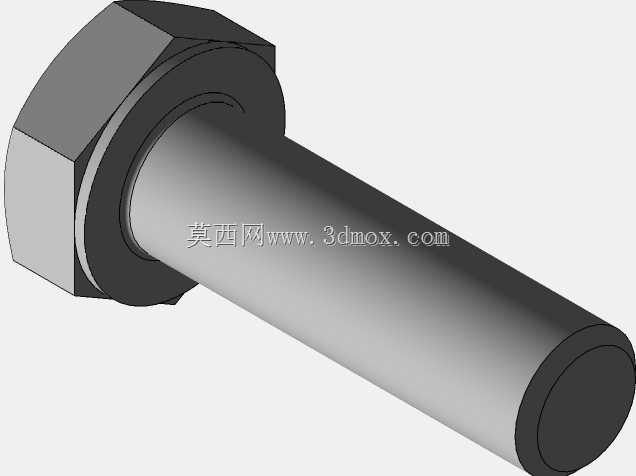

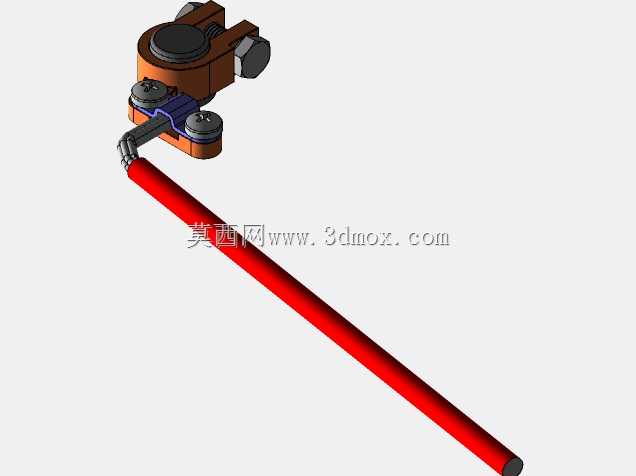

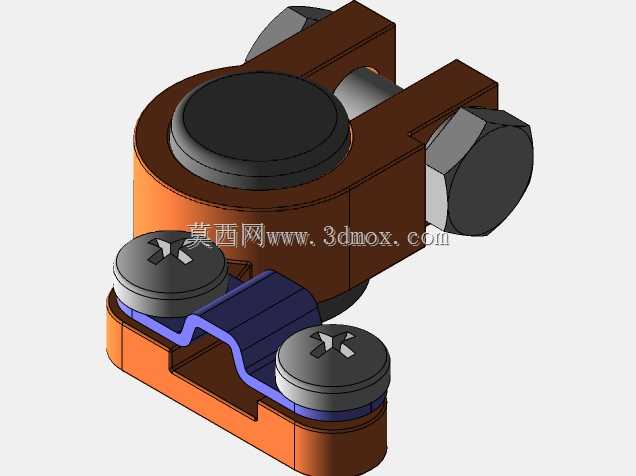

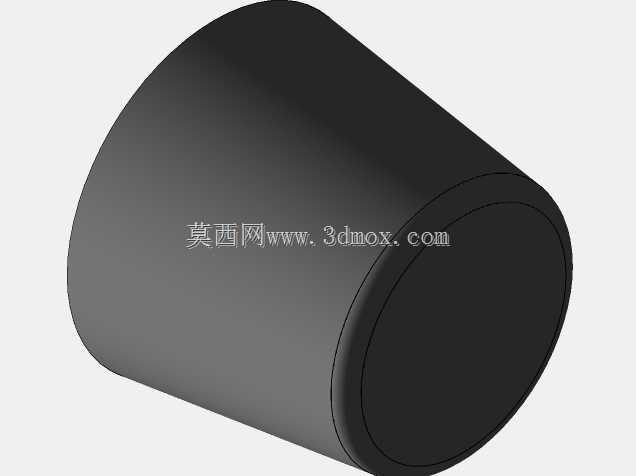

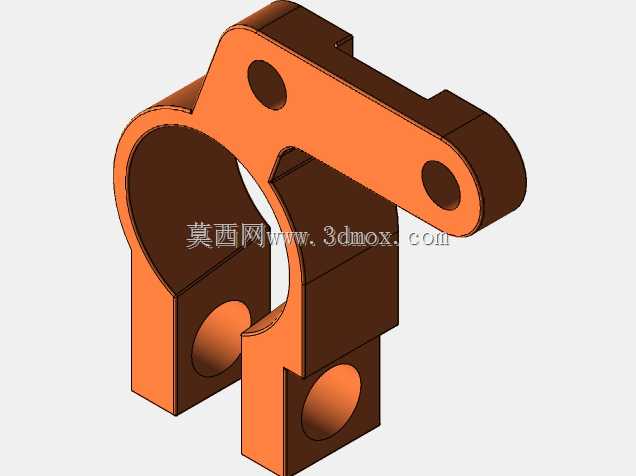

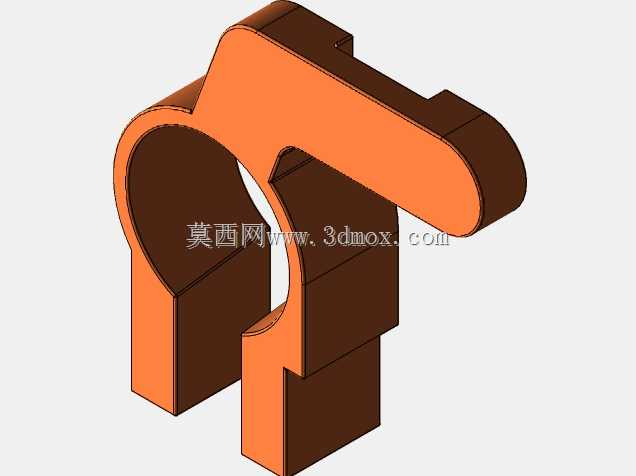

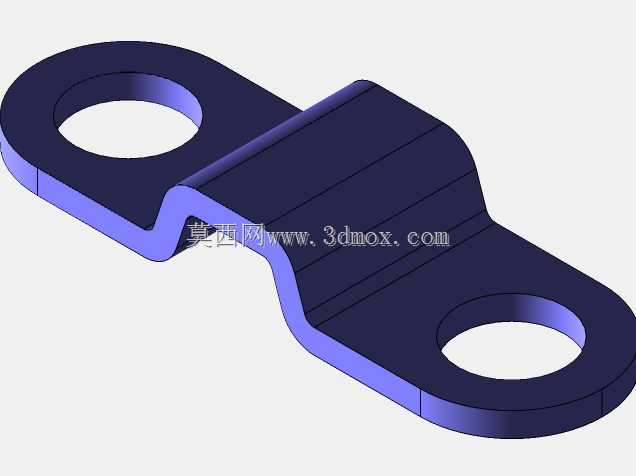

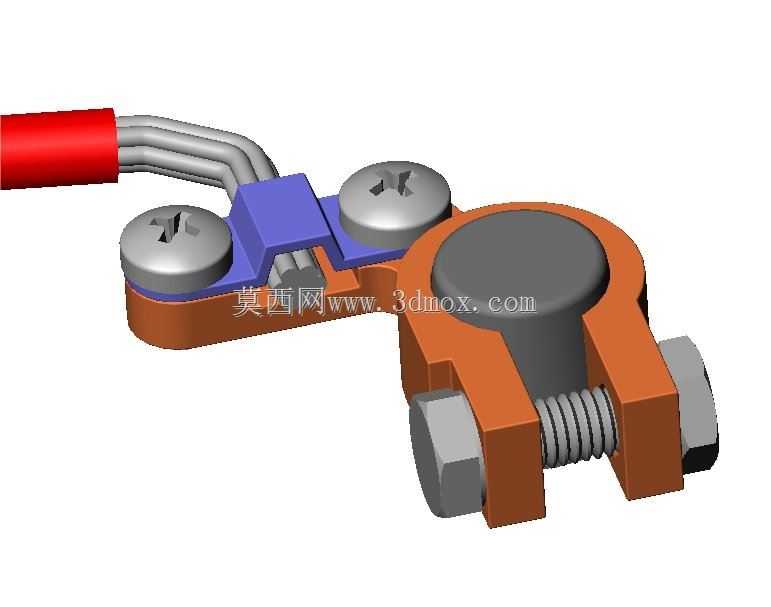

　　在车载电气、后备电源、工业储能等直流供电场景里，蓄电池端子承担着把电芯极柱与外部线束可靠连通的作用。这一夹式端子的核心目标，是在频繁振动、温度循环和维护拆装的条件下，维持低接触电阻与足够的夹紧力，避免因松动产生电弧、发热或电压跌落。模型呈现的是一种压接式电瓶夹结构，主体为环抱极柱的C形夹体，侧面通过螺栓收紧夹口，下部预留接线排固定位，可直接压接或螺接铜质线束端子。夹体上方的圆形区域对应极柱包覆空间，其内径需要与标准蓄电池极柱直径匹配；夹口开设纵向缝隙后，螺栓锁紧时两侧夹壁产生弹性变形，从而把圆柱极柱均匀抱紧。这种结构相比焊接端子更便于现场更换，也能通过调整锁紧力矩补偿极柱表面轻微氧化和尺寸公差。从功能分区看，夹体上部负责导电与夹持，下部弯折的蓝色接线片用于引出电缆，两颗十字螺钉把线束端子压在安装面上，增大接触面积并防止拉扯松脱。侧面的六角螺栓与夹体形成收紧机构，拧紧时螺母端面贴合夹臂外侧，螺栓杆穿过两侧光孔，拉力转化为夹口收缩力。设计时需要校核几个关键边界：夹口张开范围要覆盖极柱最大外径并保留装配间隙；完全闭合后不能出现夹臂干涉；螺栓孔中心到夹口底部的距离决定力臂，直接影响夹紧刚度。夹体壁厚也需权衡，过薄会在长期压紧后发生蠕变松弛，过厚则要求较大锁紧力矩且降低对极柱公差的适应性。材料选择上，导电主体常采用镀锡铜或铜合金，兼顾导电性与抗腐蚀能力；紧固件采用钢制镀锌或不锈钢，防止电化学腐蚀；接线片表面应平整，以降低接触电阻。外形尺寸方面，

　　这类端子通常控制在紧凑范围内，以适应蓄电池舱内密集排布；夹体高度需保证极柱插入深度，插入过浅会使电流集中在极柱顶端，局部发热严重；下部接线位与夹体中心的偏移量则影响线束走向和扳手操作空间。安装边界要重点考虑工具可达性：侧面螺栓轴线方向应预留套筒或开口扳手空间，下部接线螺钉也需要留有螺丝刀操作角度。若相邻蓄电池间距较小，端子外侧轮廓不能与邻格壳体或金属件短路，必要时在裸露导电面增加绝缘护罩。实际使用中，蓄电池极柱存在正负极尺寸差异，夹体孔径需对应选型；夹口内表面可加工细纹或倒角，既引导极柱进入，又在锁紧后嵌入氧化层改善接触。振动工况下，仅靠螺栓预紧未必长期可靠，结构上可利用夹臂自身弹性形成持续压紧力，同时配合弹簧垫圈或螺纹胶防松。

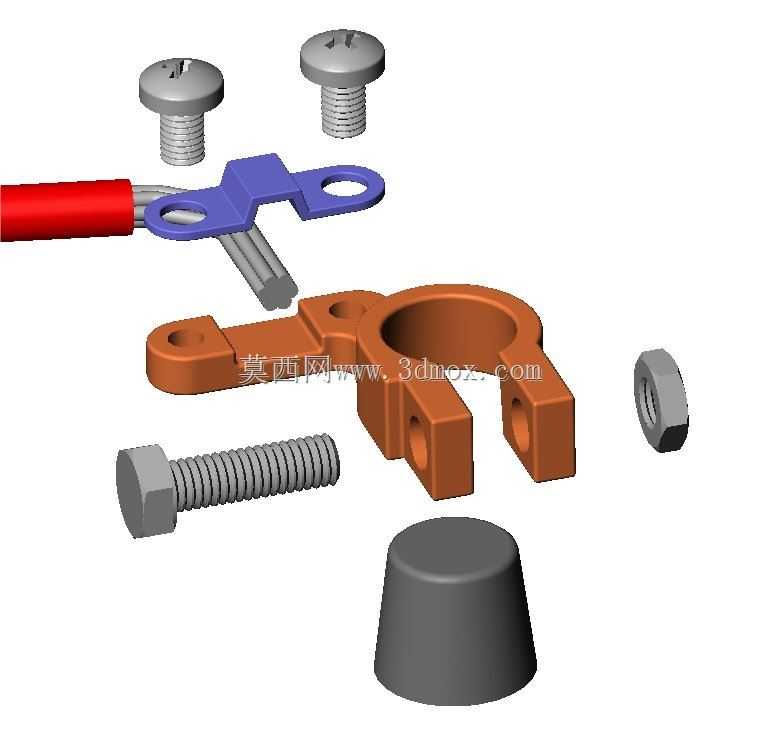

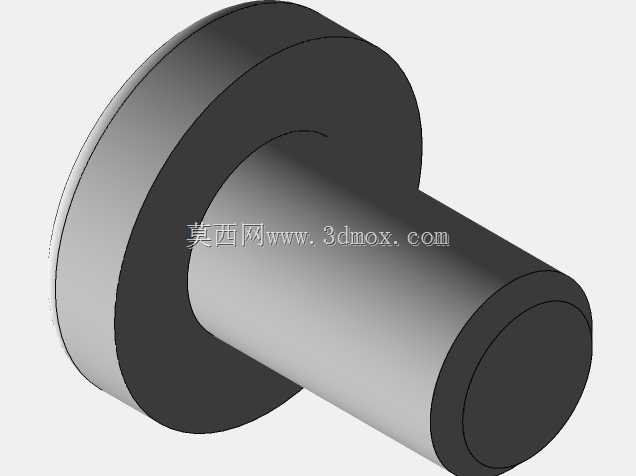

　　模型把夹体、螺栓、螺母、压线片和螺钉分别建模，能够清晰展示装配关系，也便于在工程中检查干涉、评估夹持行程和导出工程图。对于结构设计人员，这类端子的建模重点不在复杂曲面，而在配合尺寸链：极柱直径、夹口初始开度、螺栓孔跨距、缝隙宽度和锁紧行程必须相互匹配。若夹口初始缝隙过大，螺栓需要多圈拧紧才能接触极柱，操作效率低；缝隙过小，则无法适应公差偏大的极柱，甚至无法套入。夹臂过渡圆角也不能忽略，尖角处在反复张合时容易应力集中，长期使用可能开裂。接线部位的折弯形状决定了线束端子的贴合程度，折弯半径过小会削弱导电截面，过大则导致定位不稳。压线螺钉的布置应使压力尽量均匀分布在接线片上，避免单点压接造成线缆散股或接触不良。在设备选型层面，选用该类端子时要核对额定电流、线缆截面积和极柱规格。大电流回路中，接触面积和材料导电率直接决定温升；若用于汽车发动机舱，还要考虑油污、高温和泥水侵蚀，表面镀层和密封防护就显得重要。在UPS电源、通信基站后备电池组中，成排蓄电池连接对端子高度一致性要求较高，否则汇流排装配时会产生附加应力。该三维结构可用于验证夹体在张开和闭合状态下的空间姿态，检查螺栓锁紧后夹臂是否均匀贴合极柱，也可作为进一步做有限元分析的基础：对夹臂施加螺栓预紧力后观察接触压力分布，判断是否存在局部应力过高或夹持不足区域。对三维建模从业者而言，练习这类零件有助于掌握拉伸、切除、镜像、圆角和简单装配的配合逻辑，

　　理解一个看似普通的导电夹如何通过几何形状实现机械夹紧与电气导通的统一。工程现场中，端子松动是蓄电池系统常见故障来源之一，因此结构设计不能只满足静态装配，还要考虑维护后重复装夹的性能。夹体经过多次开合后应保持弹性，不发生明显塑性变形；螺纹副要能承受反复拧紧而不滑牙；压线部位在车辆颠簸或设备搬运时不能让线缆脱出。该模型把这些功能要素集中在一个小型组件上，适合用于电气连接件的结构讲解、安装空间校核以及非标夹具设计参考。通过观察各零件相对位置，可以直观理解电流从极柱经夹体传导至接线片再进入线缆的路径，也能注意到导电截面连续变化对降低电阻的意义。整体结构没有多余装饰，所有轮廓都服务于夹持、导电、紧固和走线，体现了电气五金件以功能为导向的设计特点。
