卫浴冷热水淋浴混合阀结构

　　这套淋浴混合阀结构主要面向住宅卫生间、酒店浴室、公共淋浴间等冷热水供水末端使用，核心作用是把来自不同管路的冷水和热水在阀体内进行混合，并通过调节阀芯开度改变混合比例，最终向手持花洒或顶喷输出温度适宜、流量稳定的水流。模型把阀体、阀芯、调节手柄、密封件、锁紧螺母、出水接头以及花洒端连接段全部拆开表达，能够直接看到内部流道走向、零件装配顺序和密封位置，对水暖产品结构设计、卫浴管路选型以及装配工艺分析都有较强参考价值。

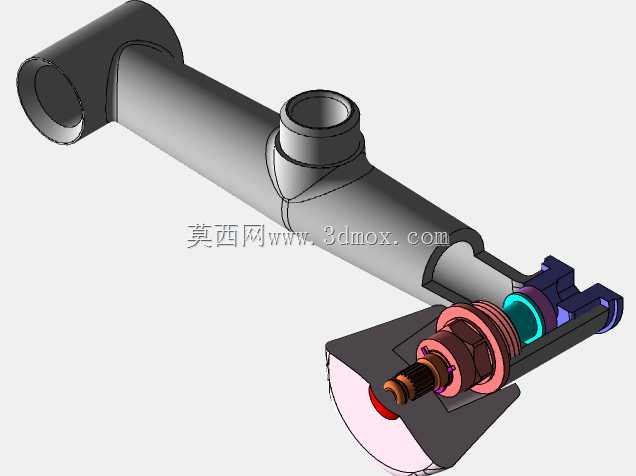

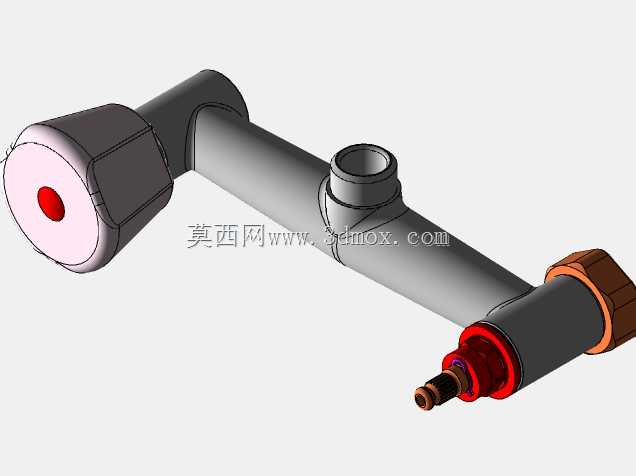

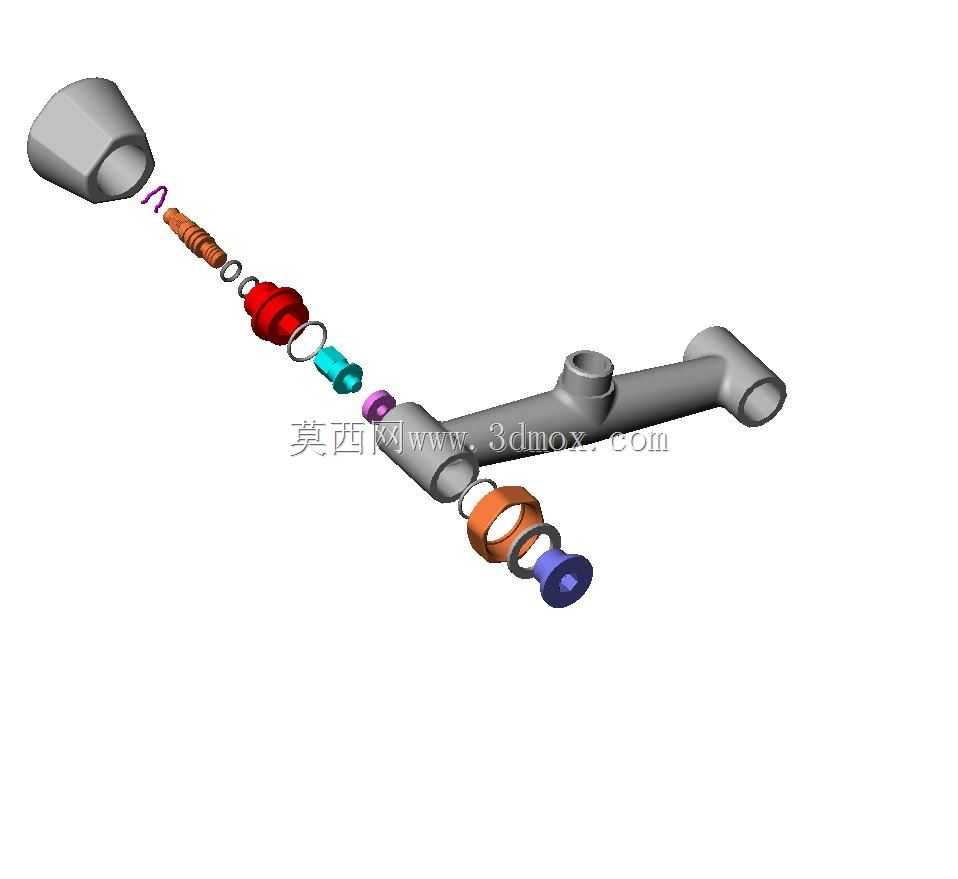

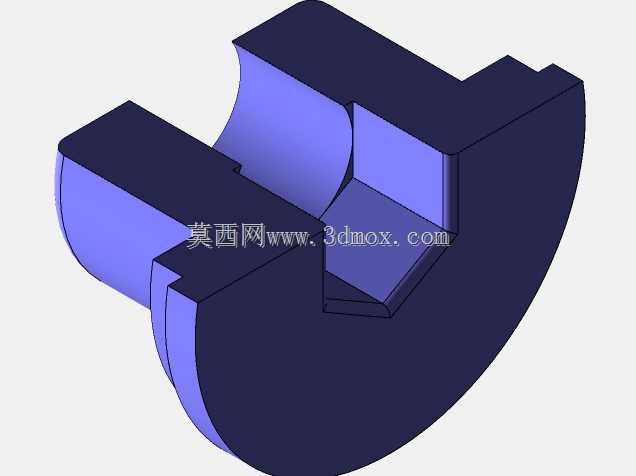

　　从实际使用角度看，这类混合阀通常安装在淋浴区墙面或淋浴柱附近，一侧接入冷水供水管，另一侧接入热水供水管，中部或端部通过阀芯控制冷热水进入混合腔的比例。使用者转动手柄时，阀芯内部流道开口发生变化，热水开度增大时出水温度升高，冷水开度增大时出水温度降低，同时也可通过整体开度控制总流量。模型中灰色主体为铸造或机加工形成的阀壳，内部需要兼顾流道圆滑过渡、壁厚均匀和安装接口强度；外露的彩色零件分别对应不同功能段，包括阀芯定位件、密封圈、压盖、转接套和端部锁紧件，爆炸状态清晰展示了各零件之间的轴向配合关系。

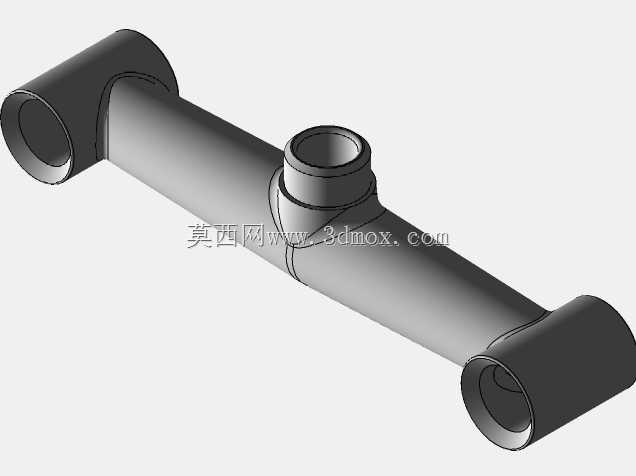

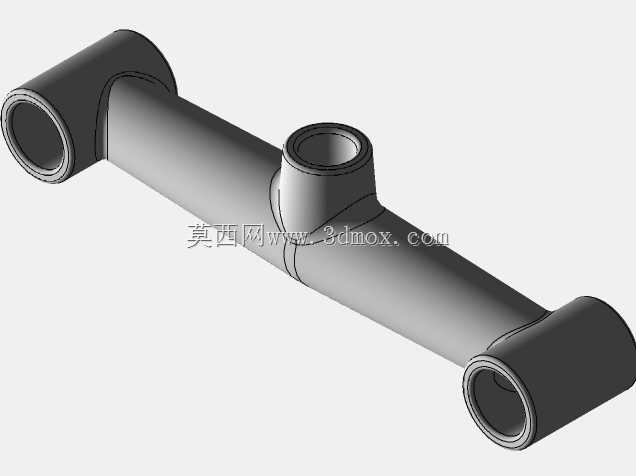

　　结构设计上，进水端通常采用标准管螺纹或卡接接口，便于与墙面预埋水管、软管或淋浴柱硬管连接；出水端则需要与花洒软管、弯管或分水器对接。模型中横向布置的主管体承担混合与导流功能，两个侧向接口分别对应冷热水输入，端部接口用于安装阀芯和操作组件。这种布局有利于缩短冷热水到混合腔的距离，减少单侧水温波动造成的温度滞后。阀壳外壁的局部凸台用于增强接口处强度，避免安装时因拧紧力矩过大导致壳体开裂；内部流道交汇处应避免尖角和突变截面，以降低局部涡流、噪声和水压损失。

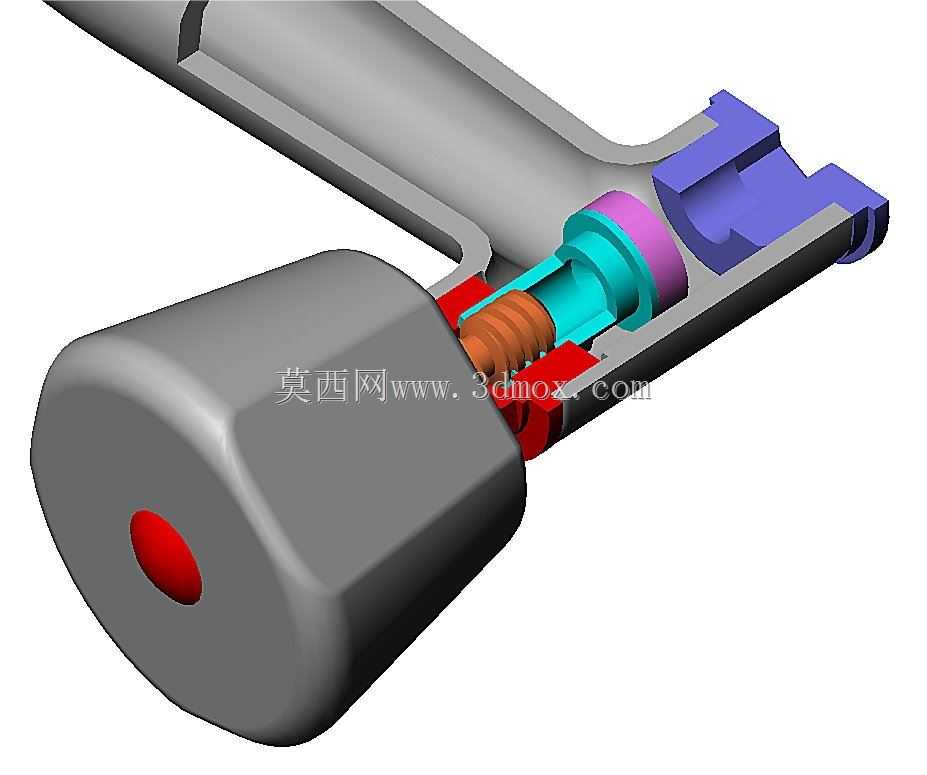

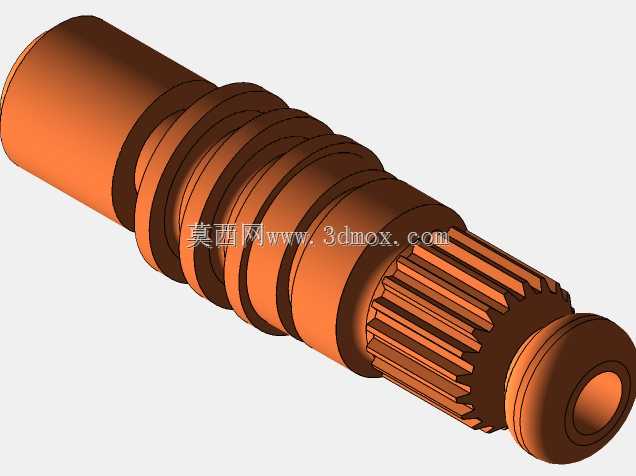

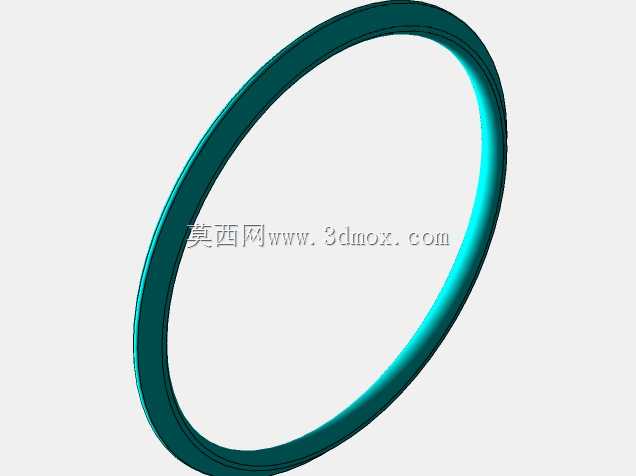

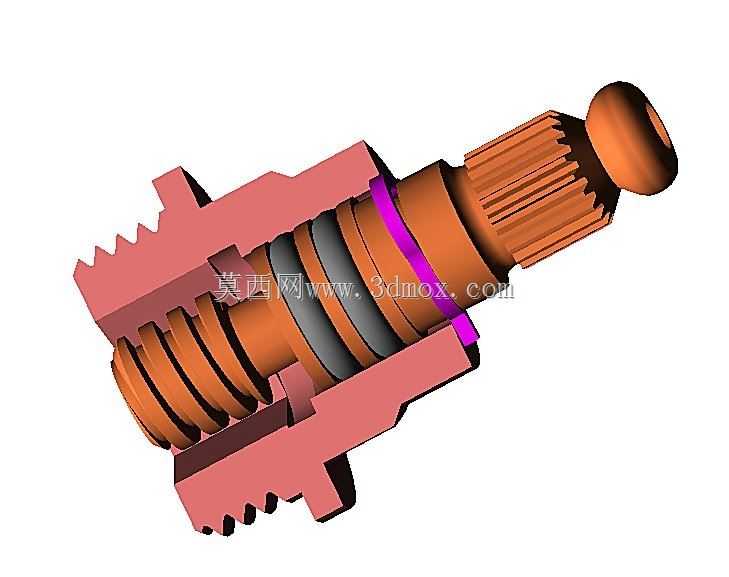

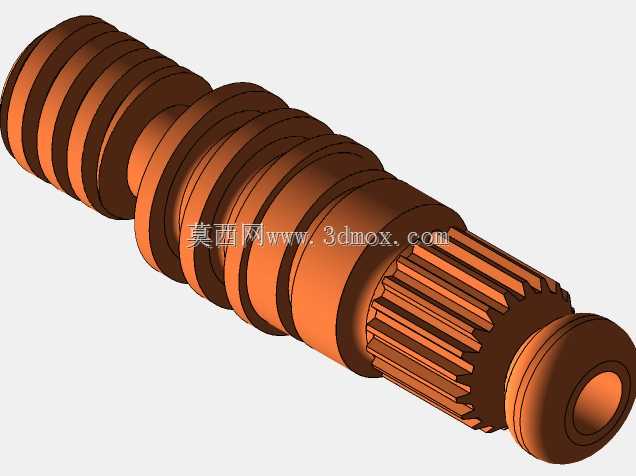

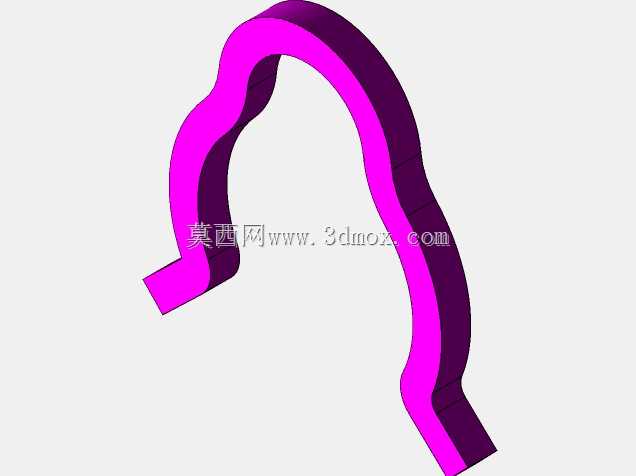

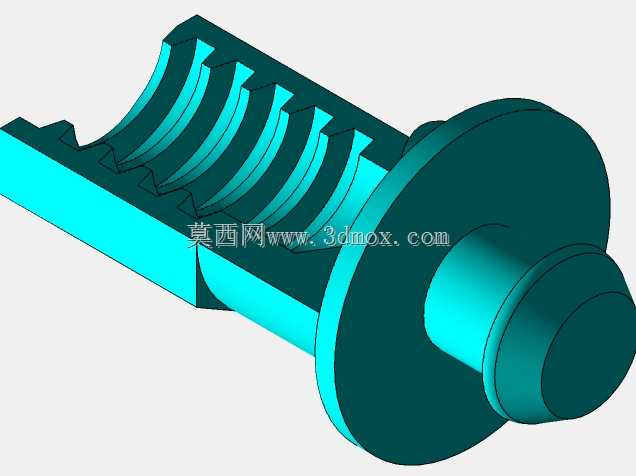

　　阀芯部分是整个混合阀的关键。装配时，阀芯先装入阀壳端部的沉孔，依靠端面密封圈实现与阀壳内部流道之间的隔离；随后通过锁紧压盖把阀芯轴向固定，防止供水压力波动造成阀芯窜动。手柄与阀芯端部连接后，转动扭矩传递到阀芯内部动片或柱塞结构，从而改变冷热水通道面积。模型中多组环形密封件分别布置在阀芯外周、接头接合面和锁紧件位置，其作用不仅是防止外漏，还要避免冷热水在阀内发生未受控串水。若密封圈压缩量不足，容易出现滴漏或冷热水互窜；若压缩量过大，则会增大操作力矩并加速橡胶老化。

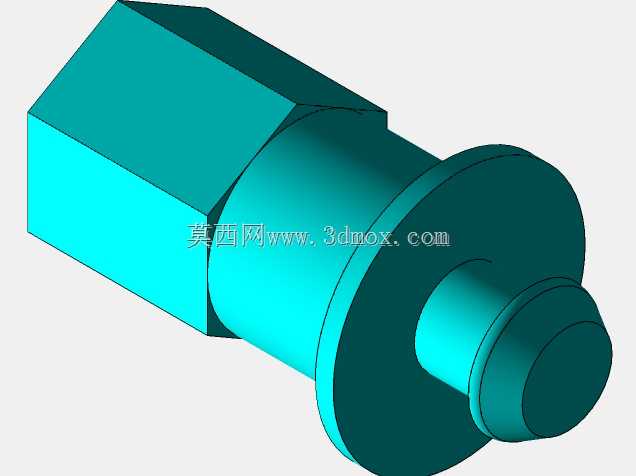

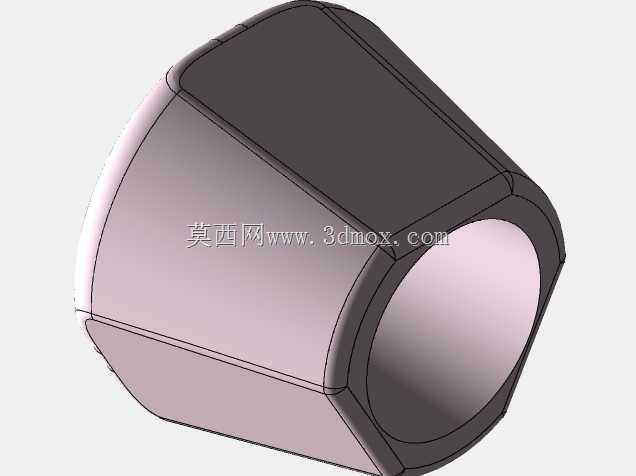

　　安装边界方面，这类阀体需要预留足够的操作空间。阀体本身沿管路方向具有一定长度，左右两侧要留出水管连接和扳手拧紧空间，端部要保证手柄转动不受墙面或装饰盖干涉。若用于暗装系统，阀壳预埋深度需要与装饰面厚度匹配，预埋过深会导致手柄装饰盖无法贴合墙面，预埋过浅则会使锁紧结构外露。若用于明装淋浴龙头，阀体中心距、进水接头高度和出水端朝向都需要与淋浴软管、花洒支架位置协调。模型中各接头的轴向尺寸、台阶高度和六角锁紧区可直接用于校核装配间隙，也可作为生成二维工程图时确定公差和装配基准的参考。

　　从材料与工艺角度看，阀壳常用黄铜锻造或锌合金成型，表面经抛光、镀铬处理，以满足卫浴环境对耐腐蚀和外观的要求；内部阀芯可采用陶瓷片结构，以提高耐磨性能和调节稳定性；密封件多选用耐温橡胶，能够长期承受热水和常见卫浴清洁剂环境。结构建模时需要重点控制流道最小通径，通径过小会在高楼层或低水压场景下导致花洒出水无力；通径过大则可能使阀体外形臃肿，增加材料成本和安装空间。模型中接头、螺母、垫片和阀芯沿同一轴线展开，便于检查装配链上的尺寸累积，特别是阀芯定位面到阀壳密封面之间的距离，会直接影响密封压缩率和手柄操作手感。

　　在维修维护场景中，这种爆炸式表达也很有意义。售后人员可以按模型顺序判断拆卸路径：先取下手柄和装饰件，再松开锁紧压盖，随后抽出阀芯检查密封面和陶瓷片状态；若出现水温调节不灵、滴漏或串水，通常优先检查密封圈变形、阀芯卡滞和接头松动。管路设计人员则可借助该结构核对冷热水接口方向、出水端高度以及与花洒软管的弯曲半径，避免安装后软管过度弯折造成水流阻力增大。整体来看，该模型不是单纯的外观造型，而是把卫浴混合阀内部功能、装配关系和安装约束完整呈现出来，适合用于水暖产品结构评审、教学演示以及淋浴系统配套选型时的空间校核。
