洛克希德马丁翼身融合飞行器气动布局

　　该三维模型呈现的是一种翼身高度融合的飞翼式飞行器外形，重点不在内部承力结构或机载系统，而在外部气动曲面、压力分布和流场显示。对于从事飞行器总体布置、气动外形建模、CFD前处理或概念方案评审的工程师来说，这类模型可直接用于理解无明显筒状机身条件下，升力面、中央体、尾撑和发动机短舱如何共同构成完整绕流边界。

　　从实际用途看，翼身融合布局主要面向大型运输机、远程客机或特种平台的概念研究。与传统圆筒机身加机翼不同，该方案把中央体本身做成宽厚升力体，使全机在巡航状态下由更大范围的表面参与承载，理论上能够降低湿面积带来的摩擦阻力，并改善升阻比。模型中展示的流线沿上表面平滑后掠，说明建模时已经关注到前缘后掠、中央体厚度分布以及后体收缩对附着流的影响。

　　外形上，整机没有独立的圆形机身边界。中央翼体从机头钝圆前缘向两侧平滑展开，外翼段逐步变薄并后掠，翼尖带有轻微上反或切尖特征。两台发动机短舱布置在后部上表面，靠近尾撑前方，这种位置有利于在地面吸入外来物时降低损伤概率，同时利用上表面屏蔽噪声。垂尾或尾撑从后体向上延伸，为航向稳定提供必要力矩，也说明该方案并非完全无垂尾的纯飞翼，而是在隐身、操稳和工程可实现性之间做了折中。

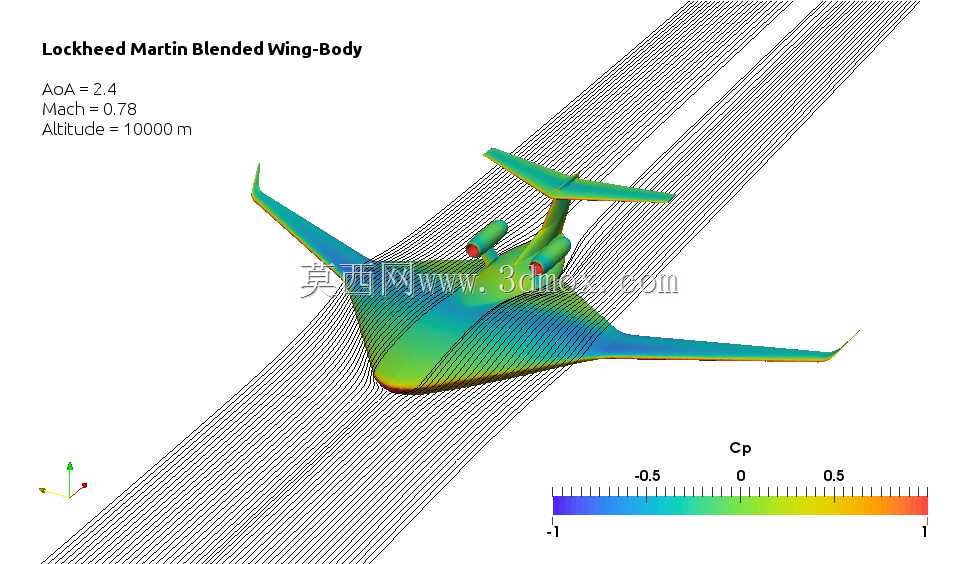

　　设计思路上，曲面连续性是核心。机头区域需要控制钝度，既不能过尖导致内部容积不足，也不能过钝造成亚音速巡航阻力上升。中央体上表面从低压峰值区向后缘过渡时，曲率必须连续，否则容易在逆压梯度下产生过早分离。模型中的压力系数色带覆盖负一到正一范围，蓝色低压区主要集中在前缘和上表面中部，红色高压区出现在前缘驻点附近，这种分布符合亚音速高升阻比巡航的基本特征。

　　在尺寸与安装边界方面，三维建模时应把飞行器视为一个完整的外包络体。中央体厚度决定了乘员舱、货舱、油箱或设备舱的可用高度；外翼展长决定停机位、滑行道和机库边界；发动机短舱上表面安装需要预留进气道唇口与机体之间的附面层排除距离，避免低能气流直接进入风扇。尾撑与垂尾的后掠角、根部厚度和位置还会影响后体阻力、方向舵效能以及发动机喷流与尾面的干涉。

　　从行业应用场景看，这类模型常用于方案论证阶段的快速外形迭代。结构工程师可据此估算中央翼盒宽度、主起落架舱布置空间和增压舱非圆形剖面的承载难点；气动工程师可在曲面上划分弦向站位，检查翼型厚度、扭转角和当地后掠角；系统工程师则能评估发动机安装面、燃油箱容积、操稳面位置与维护开口之间的冲突。

　　建模时还需注意几个工程细节。第一，翼身融合区域不能用简单机翼和机身布尔拼接，否则会在接合面出现折痕，导致网格质量下降。第二，后体收缩不能过快，尤其在发动机短舱两侧，应避免形成强烈低压槽和尾流分离。第三，短舱与机体之间的挂架或融合凸包应保持光顺，使流线能够沿两侧绕过。第四，翼尖、尾撑根部和后缘操纵面区域需要保留足够几何精度，因为这些位置对涡强度、阻力增量和舵效敏感。

　　总体而言，该模型的价值在于把抽象的翼身融合概念落实为可观察、可测量、可继续细化的三维曲面。它不是用于直接制造的生产数模，而是面向气动布局研究和总体方案沟通的工程表达，能够帮助设计者在容积、阻力、稳定性、推进系统集成和地面边界之间建立直观判断。
