这款100W额定功率、5Ω阻值的线绕功率电阻器,在工业电控柜、伺服驱动测试台、变频器制动回路以及大功率电源老化架中十分常见。它的核心作用是把多余电能转化为热能耗散出去,在制动场景下吸收电机回馈的能量,在测试场景下充当稳定假负载,在充放电回路中限制浪涌电流,避免功率器件因瞬时过压或过流损坏。

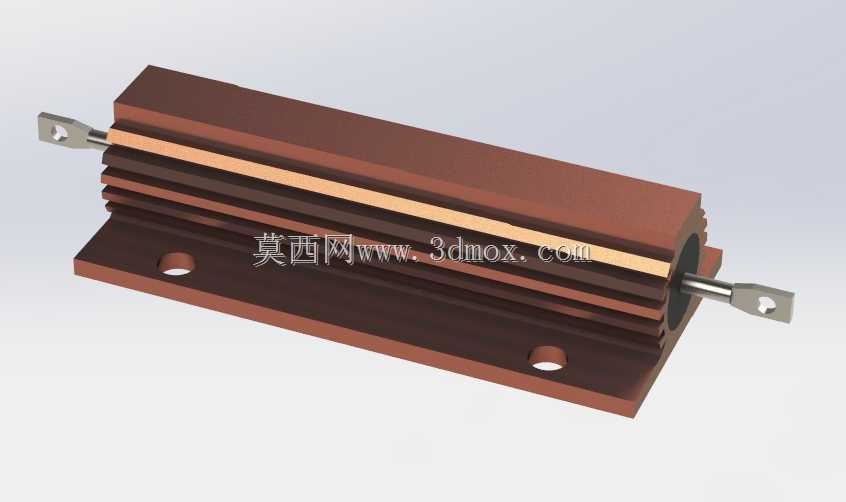

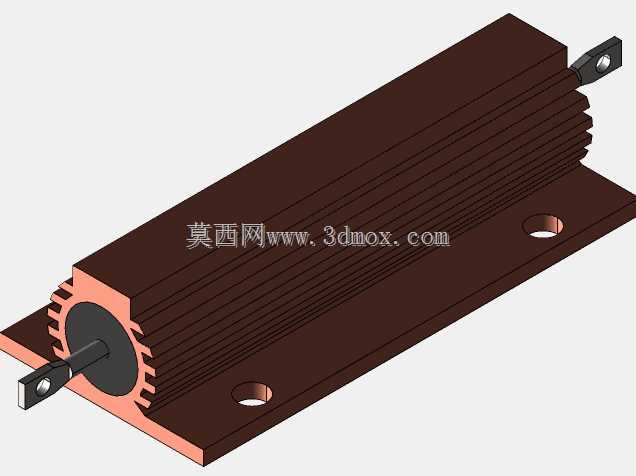

从结构上看,电阻体采用高导热绝缘瓷管作为骨架,外层缠绕精密合金电阻丝,再经高温绝缘涂层封装,既保证阻值稳定,又能让电阻丝产生的热量快速向外传递。外围的棕色铝制散热壳体带有多道平行散热鳍片,鳍片方向沿电阻轴向布置,在自然对流条件下可形成顺畅的上升气流;若柜内配有轴流风机,气流可直接贯穿鳍片间隙,换热效率会进一步提升。底部一体化安装底板预留两个沉头安装孔,孔位与电阻体中心保持对称,安装时可通过M4或M5螺钉直接固定在机柜安装板、金属支架或设备底盘上。底板与散热壳体之间为刚性连接,接触平面经过铣削处理,能够与安装面形成较大的导热接触面积;在高负载长期运行工况下,还可在接触面涂覆薄层导热硅脂,降低接触热阻,把部分热量传导至机柜钣金,进一步降低电阻体自身温升。
电阻两端引出扁平金属接线端子,端子上带有圆形接线孔,适合O型冷压端子或叉形端子压接后用螺钉锁紧,相比插针式引出方式更适合大电流连接,可有效减小接触电阻并防止振动松脱。端子与电阻丝的连接部位经过压接与点焊双重固定,能承受一定的拉拽力和热胀冷缩带来的应力,在移动设备或振动较强的机组中也能保持连接可靠。
进行设备布局时,需要重点考虑它的热边界。该电阻满功率运行时表面温度较高,不能紧贴塑料线槽、导线束、传感器线缆等不耐热部件,周边应留出足够的散热空间,上方避免遮挡通风路径。若多只电阻并排安装,鳍片方向应保持一致,鳍片间距不宜过窄,防止相互热风回流。在密闭电控柜内使用时,要结合柜内总发热量核算通风量,必要时加装排风装置,避免长期高温加速绝缘层老化。
建模过程中,瓷管、电阻丝、散热壳体、安装底板、引出端子以及端部固定结构均按实际装配关系分层建立,散热鳍片的厚度、间距和根部圆角都保留了真实细节,底板安装孔的孔径、沉头深度和孔间距可直接用于干涉检查。在整机三维装配时,可直接调用该模型核对安装孔位、接线端子朝向与周边元件的安全距离,也能用于模拟柜内走线弯曲半径和端子接线空间。对于需要进行热设计校核的工程师,模型的外表面尺寸和鳍片展开面积可作为热仿真前处理的几何基础,减少重复建模工作量。
在选型替换层面,这类电阻的关键约束不只是标称功率和阻值,还包括安装孔距、端子方向、整体长度以及散热壳体高度。即使两只电阻功率相同,如果底板孔位不一致,也会导致现场安装无法对位;如果端子朝向与原有走线方向冲突,则会额外增加转接排或弯折导线。该模型完整还原了这些边界尺寸,结构工程师在布置安装板时可直接以底板孔位为基准进行开孔设计,电气工程师也能根据端子位置提前规划线缆长度和走线路径,避免样机装配阶段出现干涉、接线应力过大或散热空间不足等问题。
