超薄环形快释传感组件结构设计

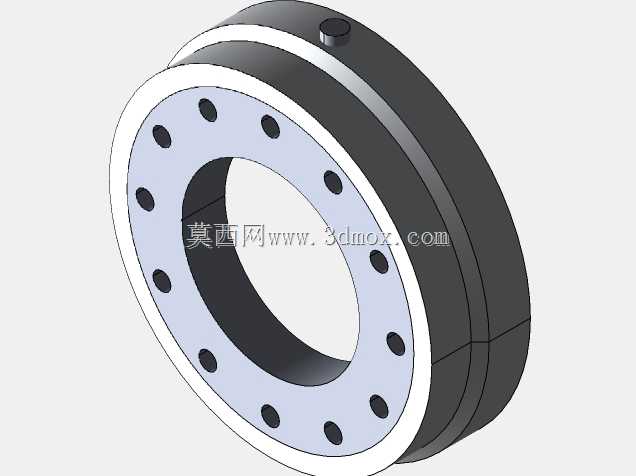

　　该环形超薄快释组件的结构设计，核心出发点是解决紧凑安装空间内的快速离合与状态感知需求，整体采用中空贯通的环形构型，内孔可直接穿过传动轴、料带或管路，不会占用轴端的轴向安装空间，这一设计在多工位回转设备、穿轴式张力检测工位、窄幅输送线的制动单元中优势尤为明显。从实际装配边界来看，组件主体分为黑色外圈基座与银灰色内圈安装法兰两部分，法兰端面沿圆周均匀布置12个安装孔，孔位采用等分布局，适配标准圆周螺栓紧固模式，安装时可直接从端面将内圈法兰固定在设备回转支撑面或墙板上，不需要额外设计转接支座。外圈与内圈之间预留了均匀的环形配合间隙，该间隙既是相对回转的运动空间，也内置了快释机构的触发与复位结构，顶部设置的小型触发凸台是快释动作的操作位，

　　现场维护时不需要拆解周边管路与传动件，仅通过该凸台即可触发释放动作，断开内圈与外圈之间的约束连接，大幅缩短换型、清料、故障复位的停机时间。在功能实现层面，该组件将快速释放结构与传感安装基座整合为一体，外圈壳体可容纳信号检测元件，能够对内圈与外圈之间的相对位移、扭矩变化或转速状态进行采集，相比传统分体式的传感器加制动器、传感器加紧定套的组合方案，整体轴向厚度压缩了近百分之四十，在锂电卷绕设备、包装横切机构、小型回转工作台这类轴向空间极度紧张的工位中，能够直接套在传动轴中段布置，不需要将检测与离合元件布置在轴端，避免了轴端安装带来的悬臂过长、传动干涉问题。设计过程中对内外圈的配合公差做了针对性优化，内圈法兰采用刚性较高的金属材质，

　　保证安装后端面跳动控制在极小范围内，避免高速回转时出现偏摆；外圈采用轻量化的高强度材质，既降低整体自重，也为内部传感元件提供稳定的防护壳体，圆周方向的密封间隙可阻挡车间内的粉尘、切削液渗入内部结构，适配机加工、包装、轻工装配等多车间的工况环境。从选型适配角度，该类组件的中空内径可根据穿过的轴径、料带宽度做系列化调整，端面安装孔的分度圆可匹配常规的伺服电机输出法兰、谐波减速器安装法兰尺寸，不需要重新加工过渡盘即可完成对接。快释机构的触发行程经过校准，触发后内外圈之间的约束完全脱开，可实现自由回转，复位时依靠内部弹性结构自动回位，不需要人工二次对位，在频繁换型的生产线上，能够减少操作人员的调整工作量。组件的外圆面做了光滑处理，

　　没有突出的棱角与外接管线接口，信号线路可从外圈侧面的预留线槽引出，沿设备墙板布线，不会随回转部分转动，避免了走线缠绕的风险。在静态安装时，需要保证内圈法兰的安装端面与轴线垂直度符合要求，否则会导致内外圈间隙不均，长期运行后出现局部磨损，影响释放动作的顺畅性与检测信号的稳定性。该结构没有采用复杂的异形零件，所有组成部分均为回转体或简单板件，加工时可通过车削、钻孔完成主要工序，制造成本可控，后期维护时仅需更换内部的易损弹性件，不需要整体替换组件。
