花岗岩加工设备伺服驱动器结构

　　该模型呈现的是面向花岗岩加工设备的伺服驱动单元，核心作用是在石材切割、磨削、进给等工况中接收上位控制指令，将动力与控制信号转换为伺服电机可执行的转速、转向和扭矩输出，从而保证刀头或工作台在重负载、低速进给场景下仍具备稳定的位置跟随能力。与普通轻工设备用驱动器相比，这类应用场景粉尘浓度高、振动持续时间长，且设备启停频繁，因此结构上不仅要考虑电气连接可靠性，还要兼顾散热路径、安装刚性以及维护时的拆装便利性。

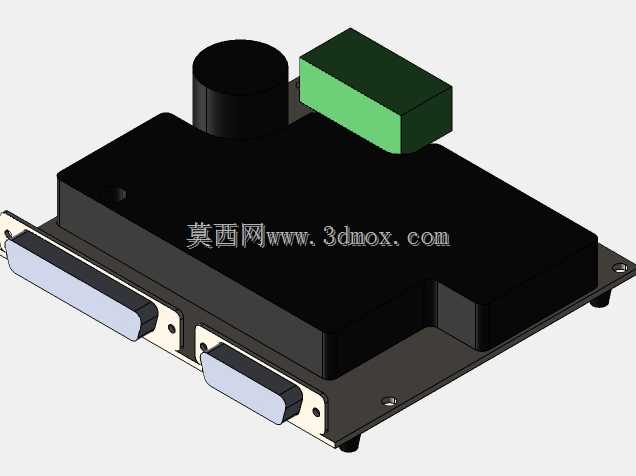

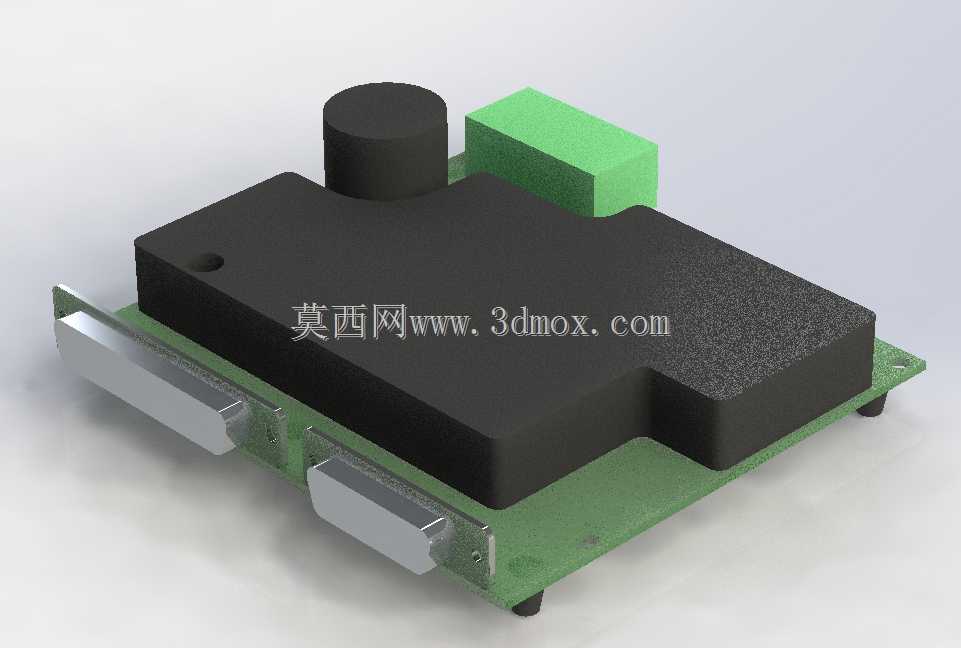

　　从外形布局看，驱动主体由下层承载电路板、上层黑色功能模块以及绿色接线端子组成。电路板边缘布置有金属接插件，用于电机动力线、编码器反馈线和控制信号线的接入，接口位置偏向同一侧，便于在电气柜内完成线束整理并缩短高频动力线长度。上层黑色模块覆盖主要功率与控制区域，既形成对板载元件的物理防护，也通过自身平整表面建立散热接触面；在实际结构设计中，该区域通常需要与壳体或散热片保持稳定贴合，避免因长期振动导致接触热阻增大。绿色端子块位于板体一角，适合接入较粗的电源或电机线缆，其凸起高度与周围元件形成明确的操作空间，方便螺丝刀垂直施力，减少接线时对周边贴片元件的磕碰风险。

　　安装边界方面，模型底部可见小型支撑脚垫，说明电路板并非直接贴装在金属柜板上，而是通过垫高形成底部空气间隙。这样的处理有三个工程目的：一是切断板底与安装面之间的直接金属接触，降低局部凝露或毛刺造成短路的概率；二是为波峰焊焊点、引脚突出端预留安全距离；三是配合板周空隙形成自然对流通道，使功率器件产生的热量能够沿模块表面向四周扩散。对于结构工程师而言，在布置柜内安装位时，需要在驱动器前后保留插拔接头和接线操作空间，上方不宜紧贴线槽或其他发热器件，侧面则应避免布置易受电磁干扰的弱信号线。

　　设计思路上，该驱动单元采用模块化堆叠方式，将易发热、体积较大的功率部分集中在黑色罩体下方，把接口和端子布置在板边，这种分区有利于生产装配和后期检修。圆柱形元件位于模块一侧，通常对应电容类器件，其高度明显高于周边贴片元件，建模时需要特别注意与外壳内壁的安全间隙，防止装配压伤或振动碰撞。板体上的开孔位置既可能用于固定，也可能服务于壳体连接，在三维装配中应核对螺钉长度、绝缘柱高度以及铜柱支撑顺序，避免螺钉过长损伤线路。

　　在花岗岩设备实际运行中，驱动器常随控制柜靠近加工区域，环境中存在水雾、石粉和切削液雾气，因此结构选型不能只关注电气参数。模型所体现的紧凑板型、集中端子和抬高安装方式，适合进一步配置密封壳体或导流风道。若用于多轴联动石材加工中心，多个同型驱动器并排安装时，还需在相邻单元之间预留散热间距，并将动力线与编码器线分槽敷设，以降低斩波频段对反馈信号的干扰。

　　从三维建模角度看，该模型可用于电气柜布局校核、线束长度预估、维护空间分析以及操作面板干涉检查。板载接插件、端子、电容和主模块的相对高度，是装配阶段最需要保留的信息；脚垫位置决定安装孔投影；黑色模块外形则影响散热片或外壳设计。若后续进入详细设计，可在此基础上补充壳体、散热筋、接地片和线缆固定点，使数字样机更贴近真实装配状态。
