BlueBoardNGXLPC1768H开发板结构设计

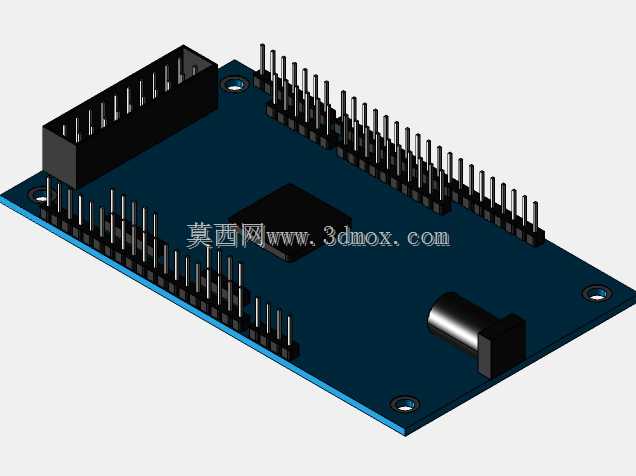

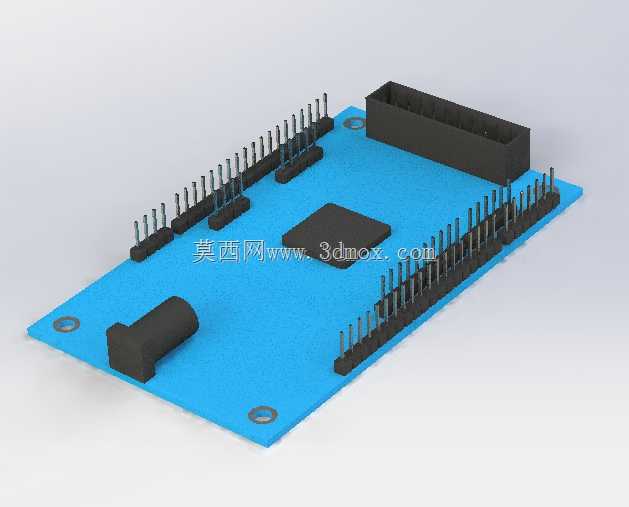

　　在嵌入式控制项目的硬件选型与结构适配阶段，开发板的外形边界、接插件布局直接决定整机内部的安装空间利用率与线束走向。这块BlueBoard NGX LPC1768 H主控板的三维结构，完整还原了PCB基板、主芯片、排针组与电源接口的相对位置，可直接用于控制柜、小型智能装置的内部干涉检查。

　　从实际装机场景来看，这类ARM核心板常被嵌入工业采集终端、教学实验平台、小型运动控制单元中。板体四周的排针承担GPIO扩展、串口通信与电源输入功能，建模时保留了每根插针的伸出高度与相邻间距，结构工程师在设计配套底座、屏蔽罩或外接端子板时，可直接提取排针的坐标点位，避免后期打样出现插针错位、装配顶壳的问题。板上的黑色长条形插座用于外接调试器或扩展模块，其高度高于周边排针，在整机堆叠布置时需要预留对应的插拔空间，不能被其他元器件遮挡。

　　设计思路上，板体四角预留了安装孔，孔位与板边的距离经过统一规划，可配合铜柱实现水平固定，也能通过绝缘隔离柱安装在金属机箱内，防止板底焊点接触壳体造成短路。主芯片位于板体中心区域，表面的散热面在模型中按实际封装尺寸还原，若整机需要加装散热片或导热垫，可直接依据该区域面积选型，无需反复测量实物。电源接口布置在板体一侧，偏向边角位置，方便外部电源线从机箱侧壁引入，减少线束在板面上的交叉缠绕。

　　外形尺寸方面，整块板卡为规则矩形，所有外接元件的高度均控制在统一层级，最高元件为侧边的长插座，其余排针、接口与芯片的高度均低于该元件，这一布局特征在整机厚度核算时非常关键。安装边界不仅包含PCB板的平面轮廓，还纳入了排针外侧的突出量与插座的侧向延伸尺寸，在三维装配环境中可以直接生成板卡的包络体，用于快速校验安装仓的预留空间是否充足。

　　对于三维建模从业者而言，该模型的价值在于准确的装配基准。板上各元件的位置关系完全对照实物布局，即使部分细节未做极致细化，也不影响结构层面的空间校核。在进行设备整体布局时，可以将该板卡作为标准组件调入装配体，同步完成安装孔位对齐、接插件避让、线束路径规划等工作，减少硬件与结构设计之间的反复沟通成本。在多板卡并列安装的场景下，还能依据板体宽度与排针高度，合理设置板间间距，既保证接插件插拔操作空间，又避免设备内部空间浪费。

　　此外，板体表面的元件分布也为外壳开孔设计提供了依据。若设备需要外露调试接口或状态指示灯，可直接对应板上元件位置在壳体上开设窗口，不用单独拆解硬件测量。对于需要做抗震加固的场景，四角安装孔的位置可匹配减震垫或支撑柱，结合板上元件的重量分布，评估固定后的板体形变趋势，提前优化支撑点位。整个结构模型抓住了硬件装配中最核心的尺寸要素，能够直接服务于从方案布局到加工出图的多个工程环节。
