该直流供电单元采用封闭金属壳体结构,整体呈长方体布局,适合嵌入控制柜、设备机架或工业测试台内部,为传感回路、继电器模组、小型执行机构、通信接口板及低压控制系统提供稳定的48V直流电能。在自动化产线、检测夹具、实验装置和中小型设备改造项目中,这类电源往往不是独立摆放的桌面设备,而是作为系统内部的一个供电节点,需要兼顾散热、接线、维护空间和电磁屏蔽。

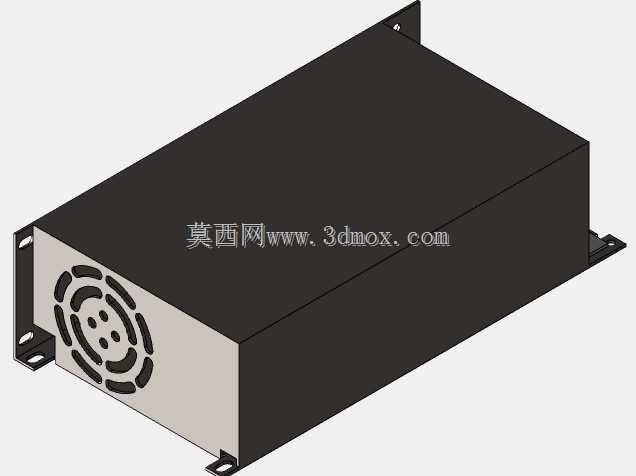

从外形边界看,模型主体由主箱体、底部安装折边和前端接线区组成。主箱体承担容纳电路板、变压器、滤波元件与散热结构的作用;顶盖为平整封闭面,可减少异物落入,也便于在多台设备叠装或靠近线槽布置时保持表面整洁。底部两侧向外延伸出安装耳,安装耳上预留固定孔,用于将整机锁装在安装板或机柜横梁上。实际布局时不能只按箱体长宽预留位置,还需给前端接线端子留出压线和扳手操作空间,给侧面通风槽留出气流通道,并在后部或周边保留线缆弯折半径。

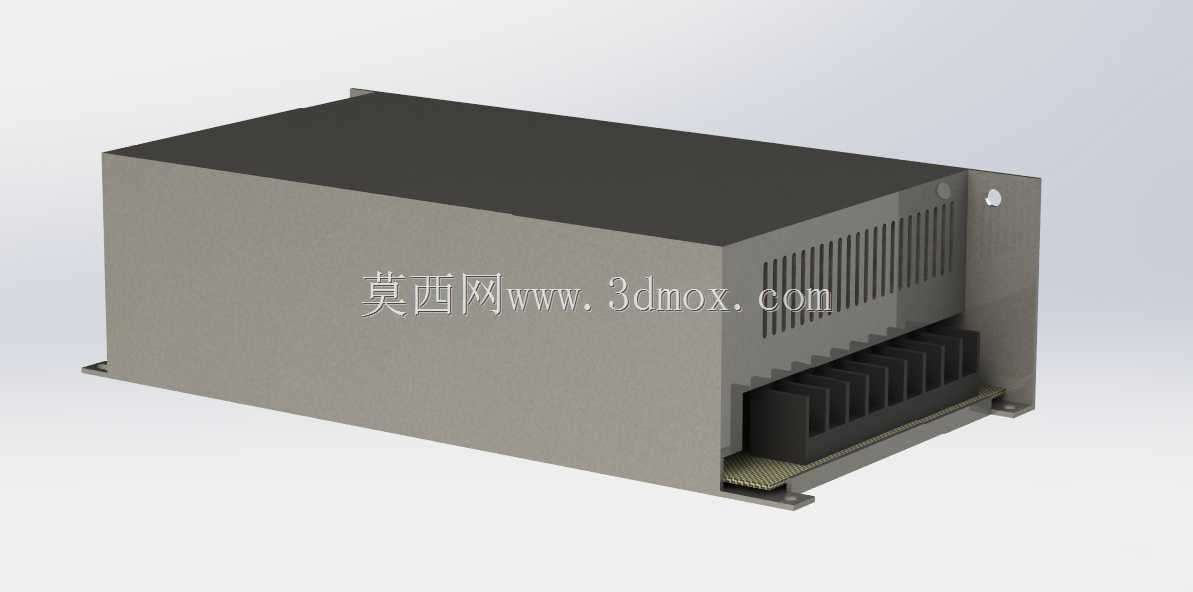

前端区域集中布置了接线端子与散热格栅。端子排采用多联式结构,端子之间有明确分隔,便于区分交流输入、直流输出、接地或保护接点。接线口朝向设备外侧,可在不拆顶盖的情况下完成现场接线与复检,这一点对柜内维护很重要。端子上方的壳体侧面开设竖向通风格栅,格栅方向与内部发热件的散热路径相配合,能够在封闭安装条件下形成自然对流,降低功率器件长期工作时的热积累。格栅开孔并非单纯装饰,其条缝宽度、间距和位置都需要在散热效率与防异物能力之间取得平衡。
壳体设计采用常见的钣金折弯思路,侧板、顶板和底板通过折边、螺钉或卡扣组合,既保证结构刚性,也控制整体重量。边角处理简洁,没有多余突出物,便于在狭窄电气柜内推进安装。前端下部可见内凹的端子容纳区,使接线后导线不会直接顶到柜门或相邻器件;底部支撑边将箱体抬离安装面,既减少底面与安装板直接接触造成的磨损,也为底部空气流动和可能的凝露排泄留出间隙。
进行三维建模时,这类电源不能只画一个外观方块。若用于设备总装,需要准确表达安装孔位、端子排高度、格栅区域、外轮廓包络以及与周边器件的安全距离。端子区应保留足够的接线作业空间,尤其是多根导线同时压接时,线缆弯曲、线号管和端子标记都会占用额外体积。散热面附近不宜紧贴线槽、变压器或其他热源,否则会削弱自然对流效果。若整机安装在可移动设备上,还应校核固定耳的承载方式,避免振动导致连接松动。
该模型适合用于电气柜布局验证、机架安装干涉检查、接线空间评估和设备外观展示。通过还原电源壳体、安装边、端子排和通风结构,设计人员可以在方案阶段判断供电单元与断路器、接触器、线槽、导轨、门板之间的位置关系,减少后期装配时才发现接线困难、散热不足或维护空间不够的问题。对结构工程师而言,这种模型的价值不在于内部电路细节,而在于准确呈现机械接口、安装边界和外部操作空间,使电源模块能够真正融入整套设备的机电布局中。
