长距金属检测传感支架结构

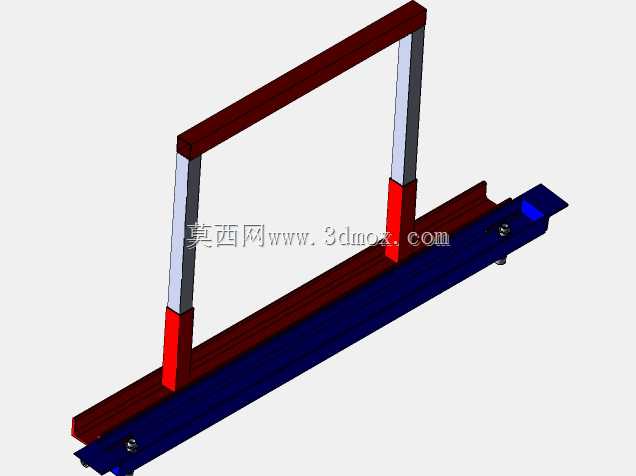

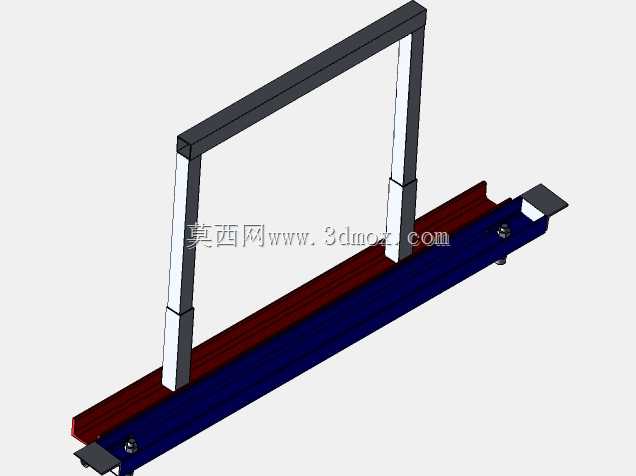

　　该结构面向连续通过式物料检测工位，核心任务是在较长跨度上稳定承载检测元件，使被测对象从有效感应区域内通过，并把位置偏差、振动和安装误差控制在可接受范围内。整体采用门式支撑加横向承载梁的布置，两根竖向支腿落地，底部由连杆连接形成闭合框架，顶部红色主梁承担检测条与端部安装座的载荷。这样的构型适合包装线、分拣线、板材输送线以及轻工装配线上的金属探测或到位确认场景，尤其在设备两侧需要留出通行空间、不能在中间增设立柱时，长梁方案比多点支撑更利于物料连续通过。

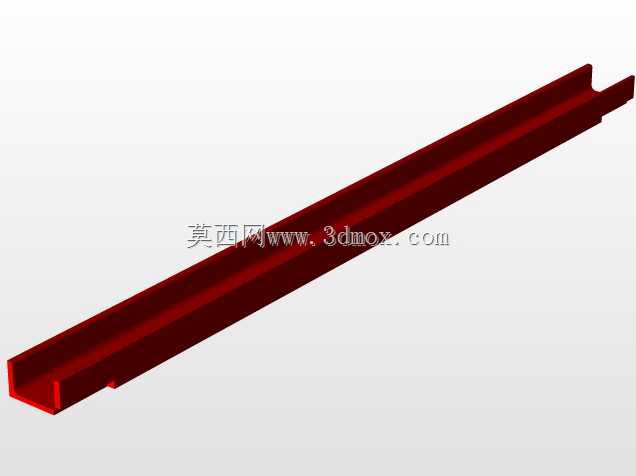

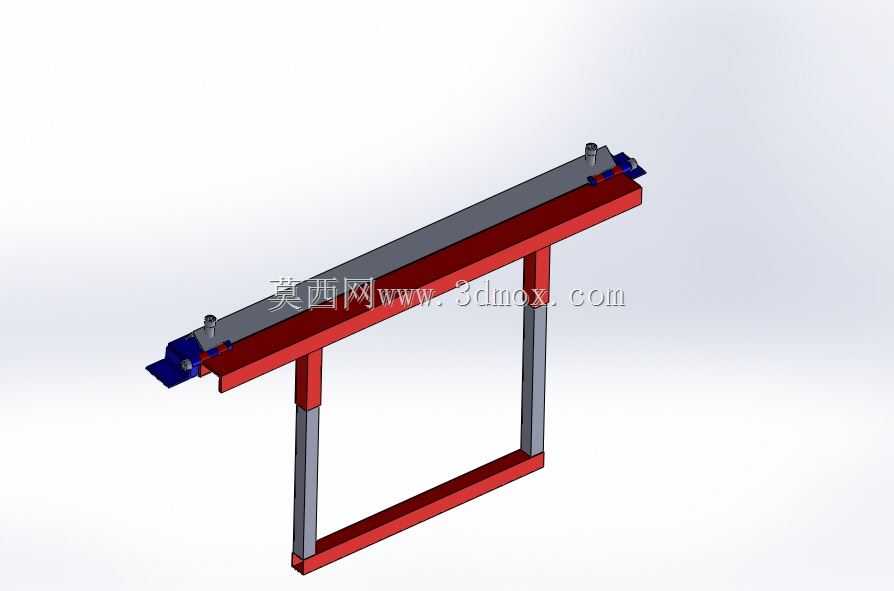

　　从功能上看，上方灰色长条件为主要检测或导向载体，两端通过蓝色安装座固定在主梁上，端部还设置了可调紧固件，用于补偿加工误差并微调检测条的直线度。主梁并非单纯平板，而是采用折边或型钢式截面，以较小自重获得较高抗弯刚度；竖向支腿采用矩形截面杆件，下端与底梁连接，上端承托主梁，受力路径清晰。底梁的作用不是直接参与检测，而是约束两支腿相对张开和扭转，使支架在受到侧向触碰、输送带启停冲击或人员维护时仍能保持门形几何关系。

　　设计思路上，这类支架不能只按静态承重计算。检测条对安装姿态敏感，若主梁中部下挠明显，检测间隙会沿长度方向变化，轻则造成灵敏度漂移，重则导致漏检或误触发。因此主梁截面高度、支腿间距和端部固定方式需要协同确定：在跨度较大的情况下，优先提高梁的竖向惯性矩，而不是盲目增加板厚；支腿则重点控制根部连接刚度，避免形成铰接后整体晃动。端部蓝色座体应同时承担定位和锁紧功能，孔位宜预留少量调节量，使现场安装时能够沿长度方向或高度方向修正检测条位置。

　　外形边界方面，结构沿长度方向具有明显长跨距特征，横向占地宽度由两支腿外廓决定，竖向高度则由检测面到地面的操作空间决定。安装时需保证底梁所在平面与输送方向垂直或按工艺要求平行，支腿底面应落在坚实机架或地面预埋件上；若现场地面不平，应通过垫片调整而不是强行拧紧连接螺栓，否则会把装配应力引入主梁，造成检测条扭曲。对于振动较强的工位，可在支腿底部增加隔振垫，但隔振垫刚度不能过低，否则会降低检测重复性。

　　在细节处理上，红色承托面与灰色检测条之间应保持明确贴合，连接孔位置避开高应力区；端部紧固件不宜过度压紧，防止局部压陷检测条外壳。两支腿之间的底梁除了提高框架稳定性，也可作为布线、拖链或防护附件的安装基础。若用于潮湿、粉尘或频繁清洗环境，外露金属件需做防锈处理，焊缝应连续打磨，避免积液藏尘；若用于普通干燥车间，常规涂装即可满足使用要求。

　　从建模角度看，该模型适合采用骨架草图控制总宽、总高、跨距和梁截面，再用焊件或多实体方式生成主次框架，最后装配端部检测条、紧固件和安装座。这样做的好处是调整跨距时，支腿、底梁和检测条能够同步更新，不会因单件改尺寸而破坏装配关系。工程出图时应重点标注主梁顶面直线度、两支腿等高、端部安装座孔距以及检测条中心线到输送面的距离，这些尺寸直接决定现场检测效果。

　　实际选型时，不能把它视为孤立机架，而应与被测物尺寸、通过速度、检测精度和输送带宽度一起考虑。跨距越大，对主梁刚度和支腿稳定性要求越高；若检测对象较重或冲击较大，还需复核连接螺栓剪切和焊缝疲劳。该结构的价值在于以简洁框架实现长距离稳定支撑，既保留足够的物料通过空间，又为检测元件提供可靠安装基准。
