移动式双层焊接工装操作台结构设计

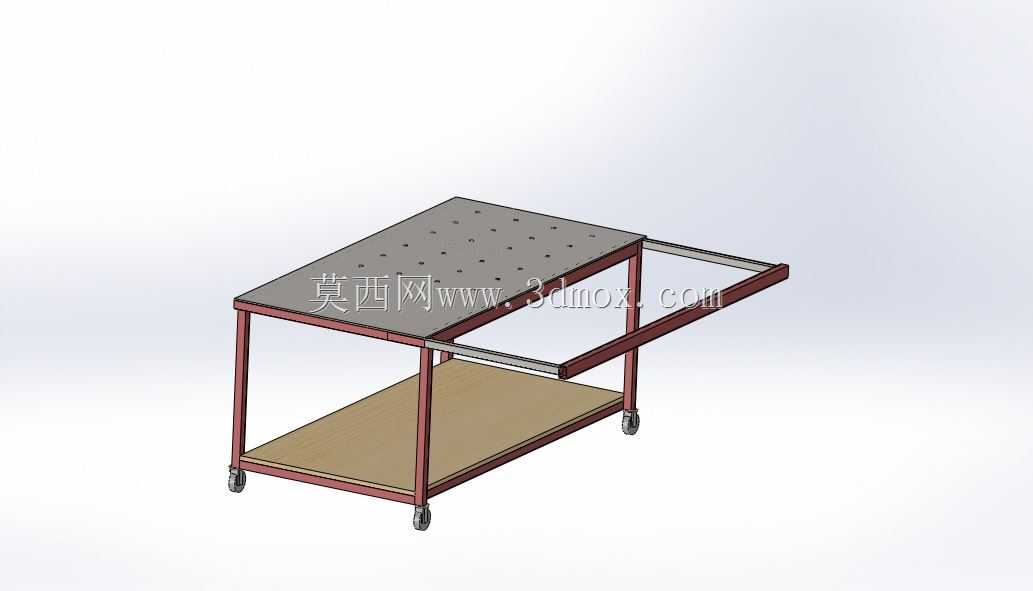

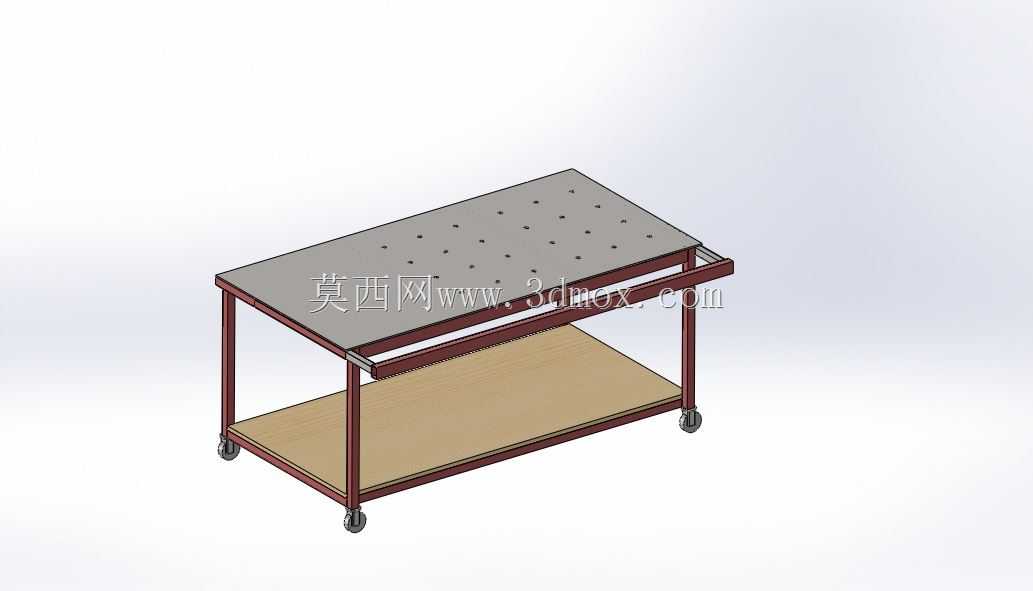

　　该模型呈现的是一台面向车间焊接、装配与修配工位的移动式双层操作台，整体台面有效作业尺寸按1m×2m规划，属于中等规格工位器具，可在机加工段、钣金维修区、实训场地或小批量组装线之间灵活转用。台面采用密布孔位的钢板结构，孔阵并非装饰，而是为快速装夹服务：焊接小型框架、支座、管路支架时，可借助螺栓、压板、定位销穿过孔系固定工件，减少反复点焊靠山的时间，也能降低工件因受热收缩产生的移位。对于异形件，作业人员还能在孔位上插入挡块或简易定位柱，形成柔性定位边界，使同批次零件的摆放姿态趋于一致。

　　从结构受力看，台面孔板承担主要的垂直载荷与焊接飞溅冲击，四周边框进行了包边处理，既增强板件刚性，也避免锐边划伤。支撑腿采用矩形管材焊接成型，立柱与台面框架之间的连接节点做了局部加强，以承受敲击、翻转变位以及夹具侧向顶紧时产生的弯矩。模型中下层设置整块置物板，位置靠近脚轮安装面，这种低重心布置有利于放置焊枪线缆、打磨耗材、防护面罩、待焊小件或半成品，使高频取用物件不必堆放在主台面上，从而释放有效焊接空间。

　　移动功能由四只万向脚轮实现，脚轮直接安装在支腿下端，轮距与台面外廓保持合理缩进，推行时不易绊脚，停靠后也能减少外伸结构对通道宽度的占用。需要注意的是，这类带轮工作台在用于重工件焊接或强力打磨时，应配合轮刹或额外支撑块使用；若在三维建模阶段进行改型，可在支腿内侧增加可升降脚垫，使其在固定工位时由脚垫承载，脚轮脱离地面，从而抑制晃动并提升装夹稳定性。台面高度按常规立姿焊接作业设定，兼顾手臂自然操作范围与下部容膝空间；若面向大件组焊，可在支腿上预留螺栓调节孔，形成一定范围内的高度可调能力。

　　设计思路上，该结构没有采用复杂的一体化折弯台面，而是以孔板、管材框架、层板和脚轮四类基础要素组合，制造成本可控，维护更换方便。台面孔距与孔径需要结合常用夹具规格统一规划，过密会削弱板面强度并增加加工量，过疏则降低定位适应性；模型中的孔阵按均匀网格布置，适合在工程图中直接展开为孔表，供激光切割或钻孔工序使用。焊接框架时应控制焊接顺序，优先采用对称焊、分段焊，减少矩形框架扭曲；完成后再整体机加工台面安装面，可避免孔板铺设后出现局部悬空。

　　在实际车间布局中，这种工作台可单台使用，也可多台并排组成临时装配岛。其2m长度足以容纳门框、支架、罩壳等中等尺寸焊件，1m进深则保证工件不会过度越过操作人员重心线。侧边留出的空间可用于挂置焊钳、接地夹或小型工具挂钩，若后续需要扩展除尘、照明或气路接口，也可在台面后侧框架上加装立柱与线槽。整体模型把焊接工位所需的承载、定位、置物和移动四项需求压缩在简洁框架内，结构关系清晰，便于工程师在此基础上根据载荷等级、车间地面条件和夹具标准进行参数化改型。
