交叉杆件拱形支撑底座结构

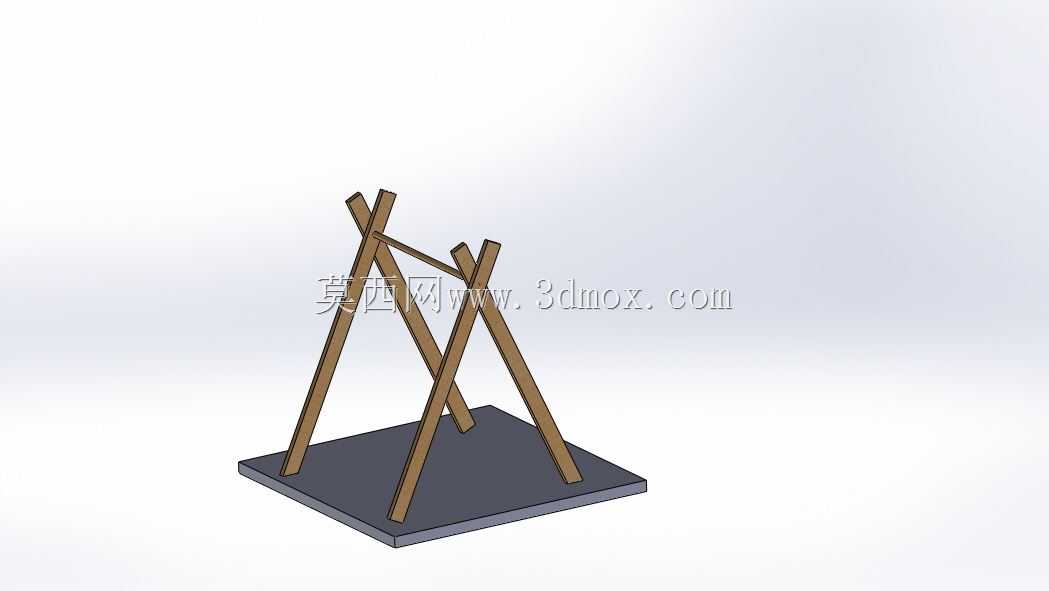

　　这套结构以平板基座作为承载底面，四根长条杆件在空间内两两交叉，上端靠近并形成拱形收束，下端分别落在平板四角附近，整体构成稳定的三角受力关系。杆件与平板之间没有复杂连接件，主要依靠杆件倾斜后的几何约束传递竖向载荷，适合在轻载场景中承担临时支撑、展示承托或小型工件定位任务。从现场使用角度看，这类结构常见于工位旁的简易托架、教学演示架、轻型物料摆放架以及实验装置外围支撑。它不追求重载能力，而强调搭建快速、视野通透和拆装便利；杆件交叉后中部形成的拱形空档，可避让管线、接头或被测件突出部分，避免支撑件与工件发生干涉。底座平板的作用不止于安放，它同时约束四杆下端的相对位置，使杆件在受侧向力时不容易向外滑移。若平板采用金属或复合板，

　　整体刚性会明显提升；若采用木质板材，则更适合展示、模型或低载荷工位。设计时需要先确定上端拱形交汇区的宽度与高度，这两个尺寸直接决定被支撑物的放置空间和杆件倾角。倾角过小，杆件趋于直立，支撑高度增加但横向稳定性下降；倾角过大，杆件外扩，底部占地增加，拱形净空也会被压缩。杆件下端落点应避开平板边缘过近位置，留出足够的安装边距，防止端部受力后造成板材边缘破损或整体倾翻。上端连接区是受力集中部位，若实际制作采用销接、绑扎或紧固件连接，需要关注该处的剪切与磨损；若仅靠杆件顶靠，则要控制接触面加工精度，避免局部点接触导致松动。四杆交叉处并非必须完全固接，在很多轻载用法中，交叉点只提供相互限位，允许少量转动，

　　这样结构在受到不均匀载荷时可以通过微小变形释放应力。建模过程中，杆件长度、截面尺寸和底座长宽需要联动调整。杆件截面过小会造成压杆失稳，尤其在细长比偏大时，竖向承载能力会迅速下降；截面过大则增加自重，削弱轻量化优势。平板厚度同样要结合跨度校核，过薄会在杆件下端压力作用下出现弯曲，使支撑点下沉并改变杆件倾角。安装边界方面，底部平板应放置在平整硬实的支撑面上，四脚接触区域避免悬空；若用于工装定位，可在平板上预留孔位，将整体固定到工作台或型材框架上，进一步提高抗侧移能力。杆件上端若需承托板件、夹具或传感器，应增加小面积托块，把集中载荷分散到两根以上杆件，避免单根杆端直接承受偏载。该结构的几何关系清晰，便于参数化修改：调整杆长即可改变拱高，

　　调整下端落点间距即可改变支撑跨距，调整平板尺寸即可适配不同安装空间。在三维建模时，可先绘制底座基准面，确定四个下端点和上端交汇点，再以直线骨架驱动杆件实体，随后检查杆件之间、杆件与被支撑物之间的最小间隙。对于需要实际加工的场景，还应在杆件端部预留连接余量，在平板对应位置标注定位记号或加工孔位，使实物装配后与数模姿态一致。整体而言，这种拱形交叉支撑以最少构件获得稳定承托，结构逻辑直观，改造空间大，既可作为独立轻型支架，也可嵌入更大的工装系统中作为辅助支撑单元。
