啤酒酿造用罐底防堵过滤装置

　　在啤酒厂糖化、发酵及清酒罐的实际运行中，罐底出液口长期面临麦芽糟、酒花残渣、酵母泥与冷凝固物堆积的问题。这些颗粒若直接进入管路，会造成阀门卡涩、泵体磨损、换热器板片堵塞，甚至使整批酒体因过滤负荷骤增而出现浊度波动。这款罐底过滤装置正是针对该工况设计的内嵌式拦截构件，安装于罐体锥底或平底出液口上方，在不改变原有罐体开孔布局的前提下，形成一道稳定的固液分离屏障。

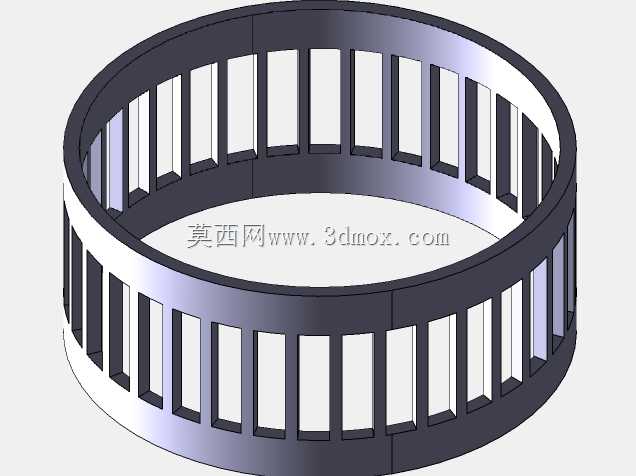

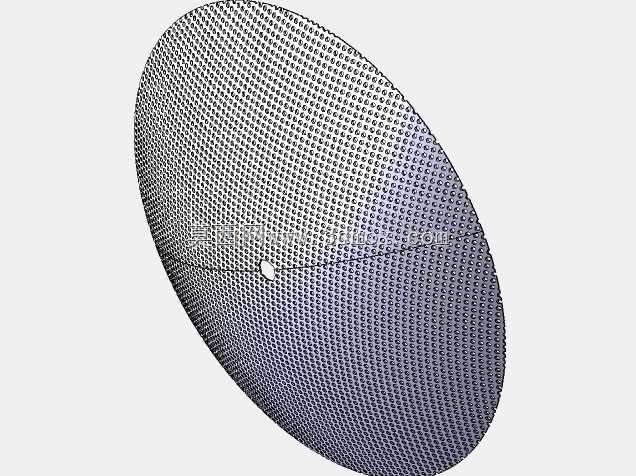

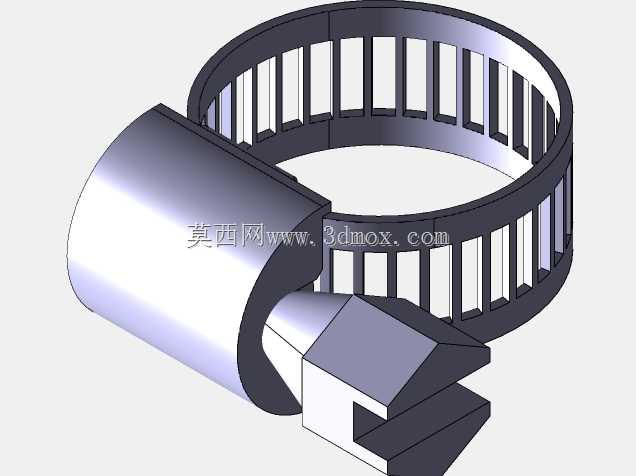

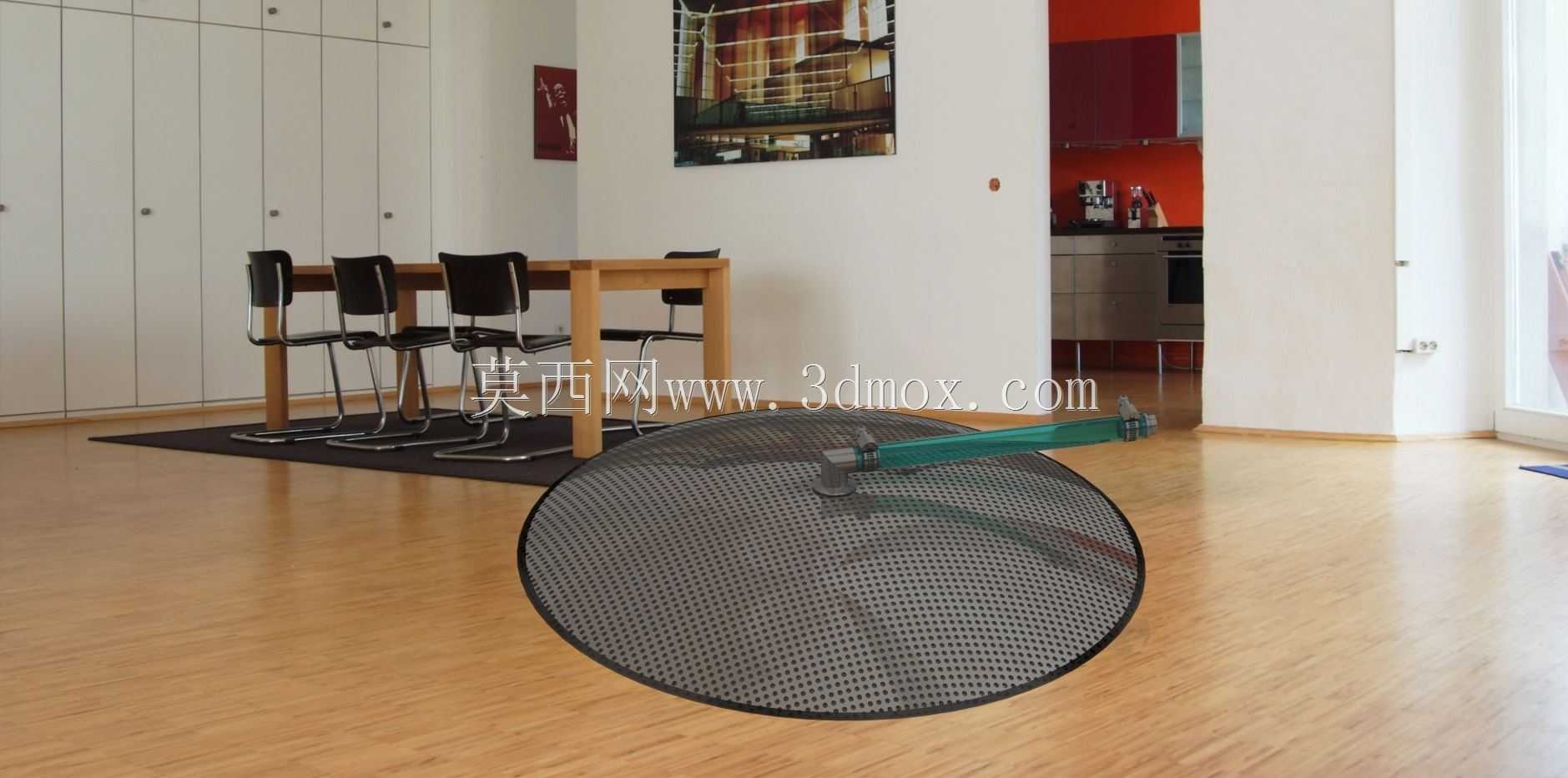

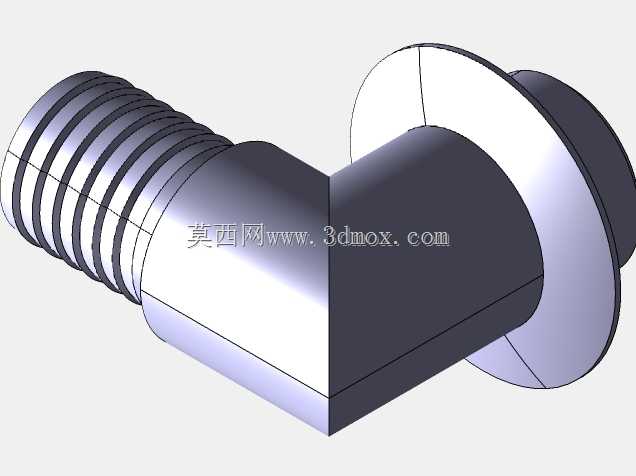

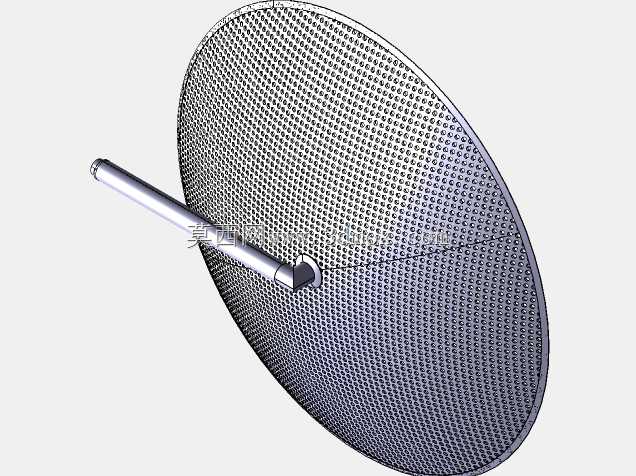

　　从结构形态看，装置主体为带细密网孔的圆盘形过滤面，边缘做圆弧过渡，避免在罐底形成卫生死角。圆盘中心设置提手式连接柄，既用于在三维布局中与罐底支撑座对位，也方便检修时整体取出冲洗。网孔规格的选取需平衡通流能力与拦截精度：孔径过小会导致排液初期压降过大、糟层快速板结；孔径过大则会让细颗粒进入下游。实际建模时，工程师通常会依据麦汁糖化醪液的颗粒级配、发酵液酵母浓度以及CIP清洗流速，对开孔率进行反复校核，使有效通流面积满足罐内液体在规定时间内排空的工艺要求。

　　设计思路上，该构件并非简单的平板滤网，而是充分考虑了罐底流场。圆盘与罐壁之间保留环形间隙，液体可从滤网表面与周边同时汇入出液口，降低局部流速，减少颗粒在网面的压实。滤网下方设置支撑骨架，骨架采用辐射状加强筋，既保证在满罐液体静压下的刚度，又避免过多遮挡出液通道。边缘与罐底接触处做贴合处理，防止颗粒从侧边短路进入管路；提手与盘面的连接位置则避开主流区，减少涡流和物料挂附。

　　在安装边界方面，三维建模时需重点核对圆盘直径与人孔直径的匹配关系，确保构件能够从现有罐顶人孔或侧人孔顺利进出，无需在罐体上额外开孔。盘面距罐底的高度要根据出液口吸入口直径确定，过高会降低低位液体的抽吸效率，过低则容易被沉降物迅速埋住。连接柄的长度与角度需适配罐底支撑结构，保证安装后盘面水平，不出现倾斜导致的局部颗粒堆积。对于带冷却夹套或锥底加热结构的罐体，还要核对装置与夹套内壁、温度传感器套管、喷淋球清洗轨迹的空间干涉，确保CIP喷淋液能够覆盖滤网正反面及提手根部。

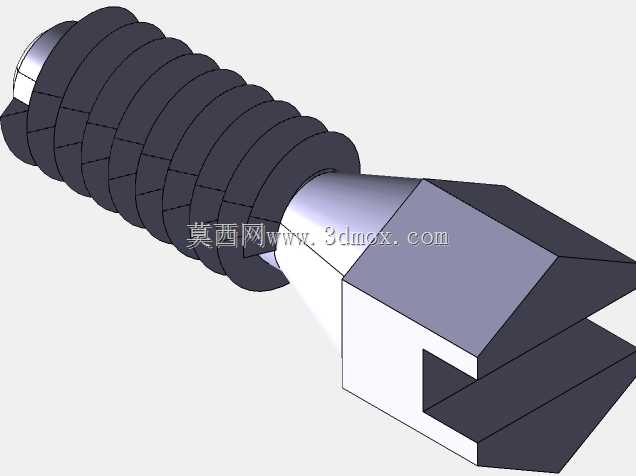

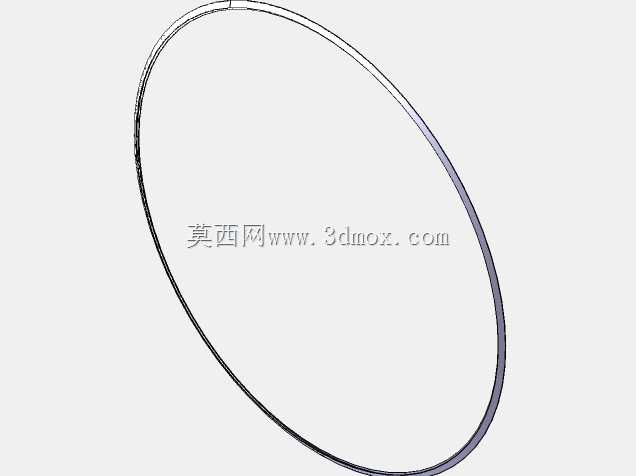

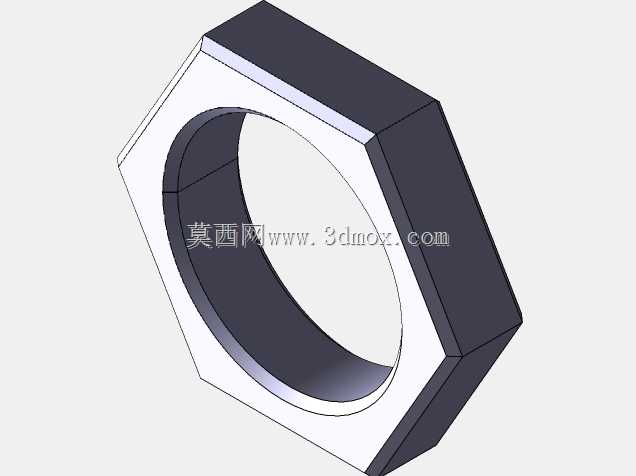

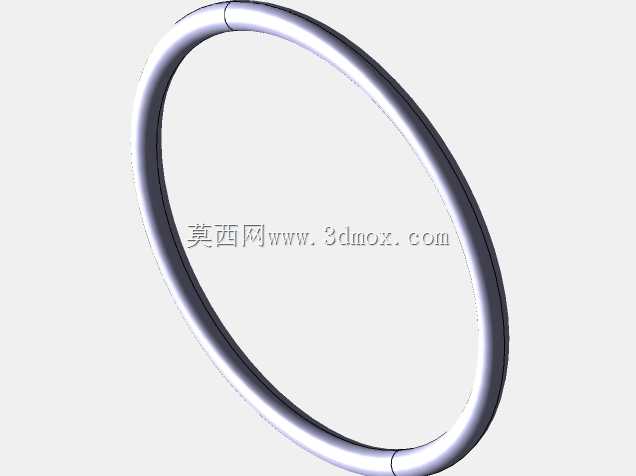

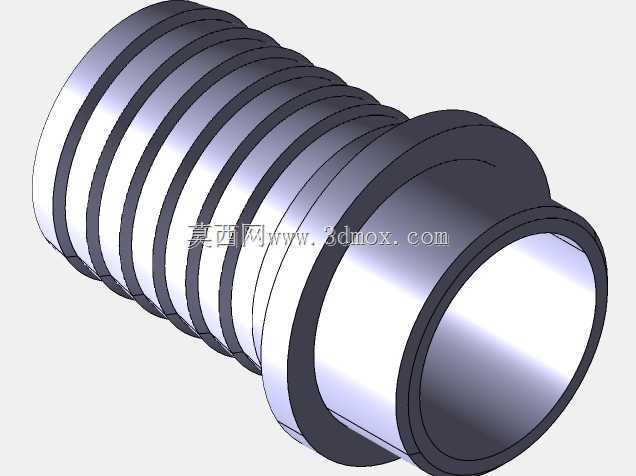

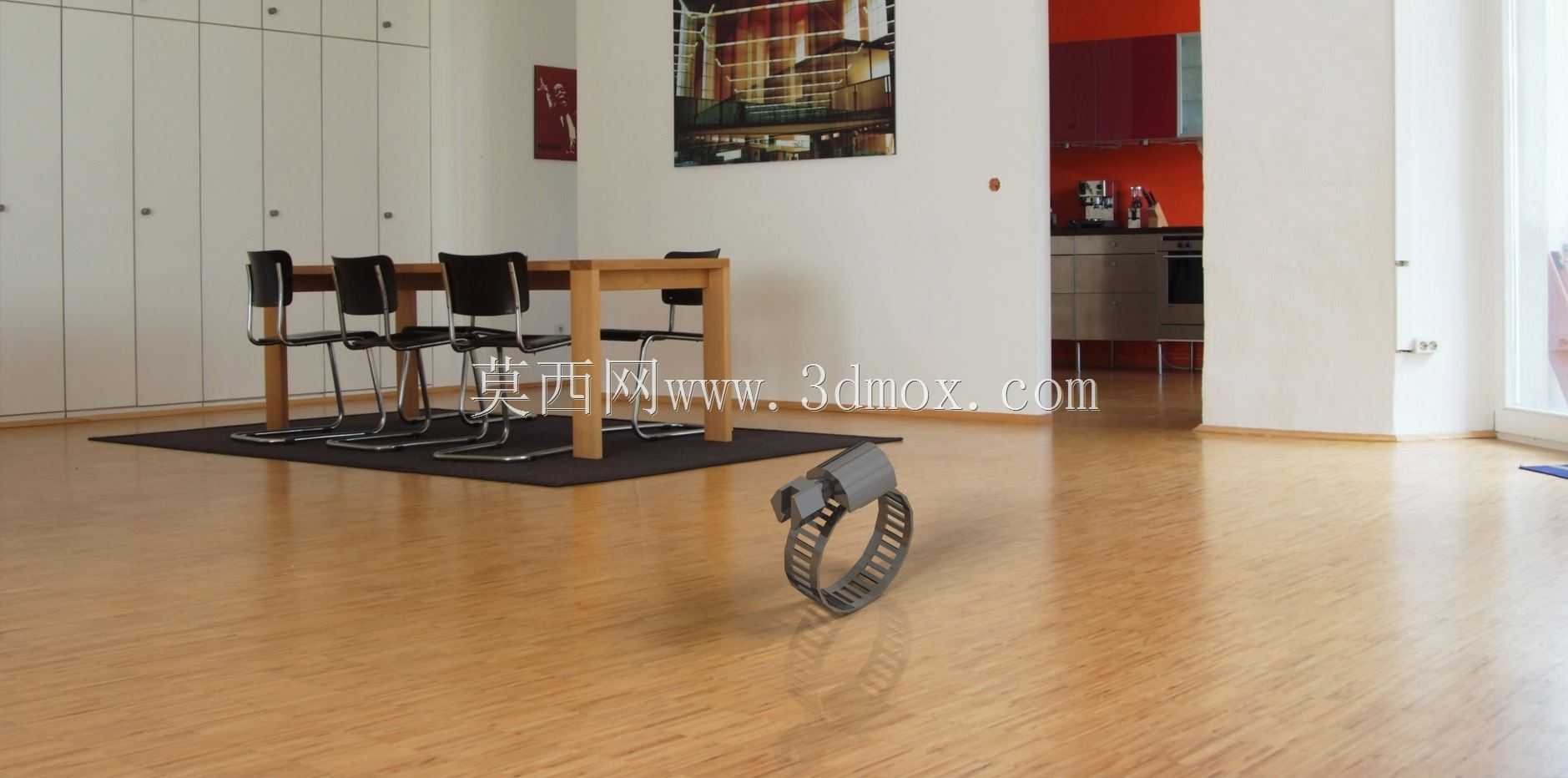

　　材料选择上，与啤酒、麦汁、糖浆等介质接触的表面需满足食品卫生要求，网面与骨架应耐酸、碱清洗剂及热水循环冲洗。结构设计尽量减少螺纹外露和缝隙，必要时采用快拆式固定，让操作人员在排空罐体后可快速提出检查、刷洗或更换。对于高浓度糖浆或高辅料比的酿造工况，还可通过调整网孔分布、增加盘面加强圈来提升抗变形能力。

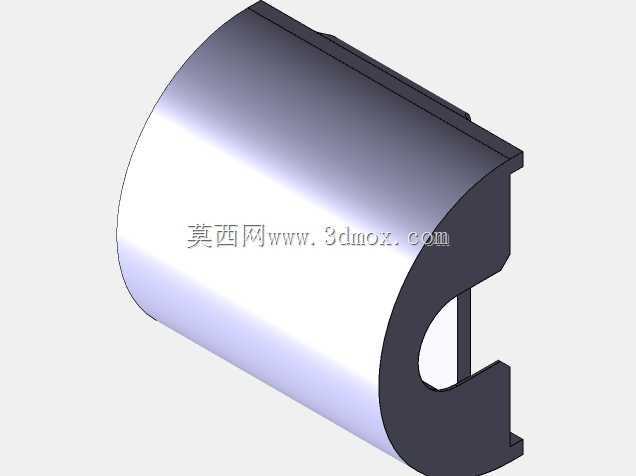

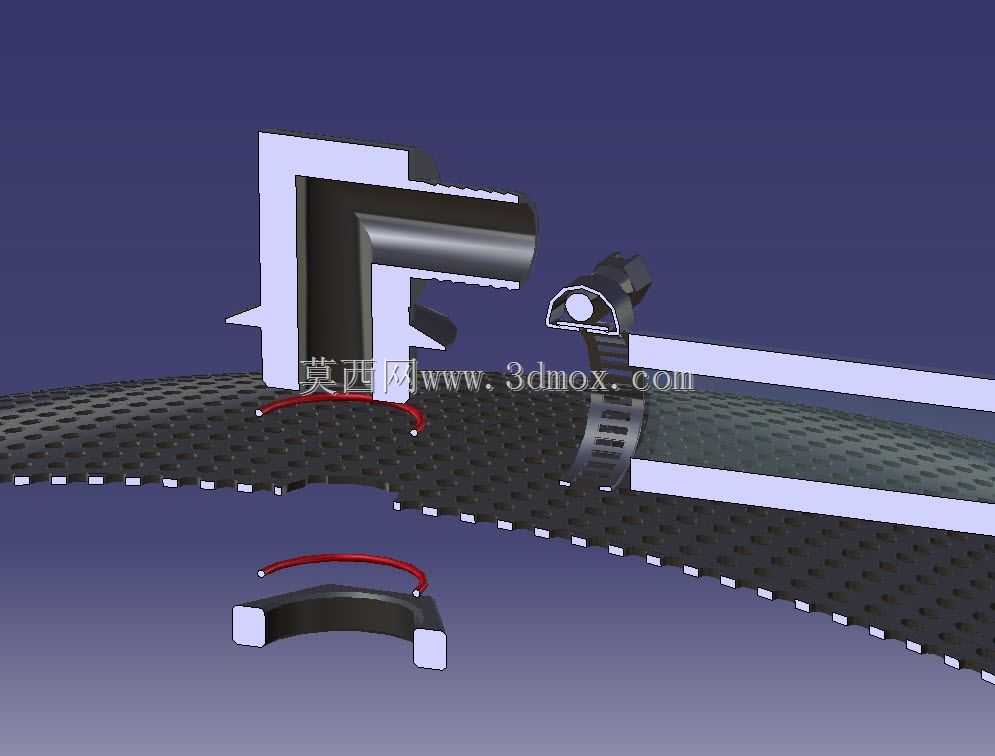

　　在三维建模过程中，工程师通常会先建立罐底出液口、人孔及内部附件的简化装配环境，再以出液口中心为基准定位过滤盘。网孔不宜逐个实体建模，可通过阵列特征或纹理化表达控制模型规模，同时保留孔径、孔距、开孔率等关键参数。骨架与提手需单独建模并赋予厚度，以便后续进行受力校核和重量估算。装配完成后，应模拟检修取出路径，检查提手在人孔、内梯、管道支架之间的通过性；还要模拟液体排放时的流向，判断盘面是否会形成气堵或局部死区。

　　该类装置不仅用于啤酒发酵罐和糖化锅，在糖浆储罐、啤酒桶清洗灌装线、酵母回收罐等含有固体颗粒的食品流体设备中也具有类似需求。其核心价值在于以简洁的机械结构保护下游泵阀和换热设备，降低人工清罐频率，同时减少因颗粒堵塞造成的停机损失。对结构设计人员而言，真正需要把握的不是外观造型，而是开孔率、支撑刚度、安装空间、清洗便利性与工艺流速之间的平衡；只有把这些工程约束落实到三维模型中，装置在实际酿造生产中才能长期稳定运行。
