贴片式功率电感器三维结构设计

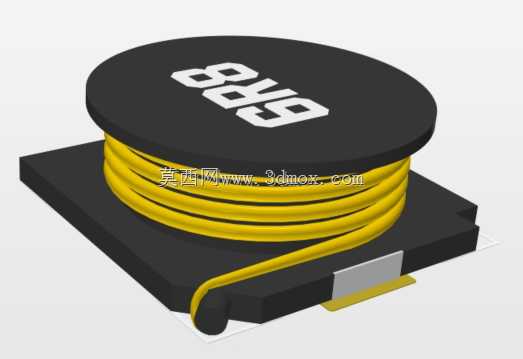

　　在消费电子、工业控制板卡以及电源管理模块的紧凑布局中，这类表面贴装功率电感承担着DC-DC回路储能、滤波与扼流的关键作用。模型还原的是一款标称感值6.8μH级别的绕线贴片电感，本体直径约12.7mm，整体高度约12mm，属于板级空间占用相对明确的中功率器件。其结构由方形屏蔽底座、圆形磁芯外罩、多层漆包铜线绕组以及底部贴片焊端构成，磁罩表面丝印的“6R8”标识直接对应感值读数，便于产线物料核对与SMT上料防错。

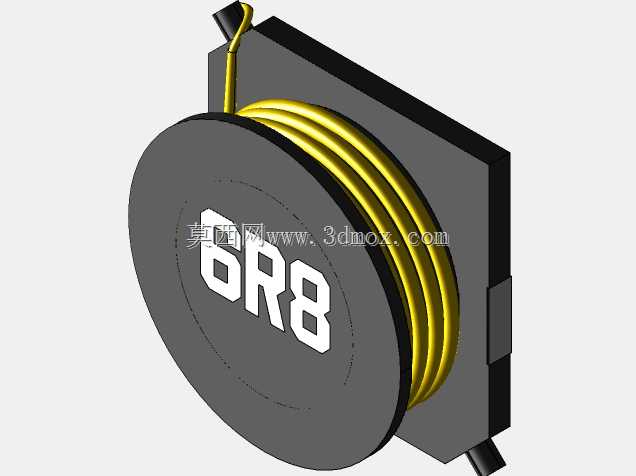

　　从实际选型角度看，这类带屏蔽结构的电感在布局时需要重点关注三个边界：一是圆形磁罩与周边电解电容、功率MOS管的安全间距，避免波峰焊或回流焊过程中热辐射集中；二是底部焊盘的钢网开口必须与器件端电极尺寸匹配，否则容易引发立碑、虚焊；三是绕组出线端弯折半径在模型中被明确表达，工程人员可据此评估漆包线在长期振动工况下的疲劳风险。模型将黄色漆包线的层叠绕制关系单独呈现，能够帮助结构工程师直观理解绕组占空比、磁芯窗口利用率以及漏磁路径，而不是只看到一个封装黑盒。

　　设计思路上，方形底座与圆形磁罩的组合并非单纯为了造型。方形外缘在贴片机吸嘴取料时提供更稳定的视觉定位基准，圆形磁罩则在有限投影面积内最大化磁芯体积，从而在相同直流电阻条件下获得更高饱和电流。绕组从磁罩侧面引出并向下弯折至底部端子，这种走线路径缩短了大电流回路长度，有助于降低寄生参数。三维模型中端子的厚度、弯折角度以及与底座的贴合面都被精确重建，可直接用于PCB封装库的3D比对，在结构评审阶段提前发现干涉问题。

　　在设备用途层面，该电感常用于主板降压电路、负载点电源模块以及电池管理系统的储能节点。板卡布局工程师在堆叠阶段调用这类模型，能够同步校核电感高度与外壳内壁、散热片、屏蔽罩之间的间隙；热设计人员则可依据绕组暴露面积与磁芯材质，估算满载时的温升扩散范围。相比仅凭二维规格书放置占位框，完整三维结构能让EMC工程师更早判断强磁场区域对邻近信号走线的影响，必要时调整敏感线路的距离或增加地隔离。

　　外形与安装边界方面，模型体现的12.7×12量级轮廓适合中低高度限制的板卡设计。底部两个贴片端承担电气连接与机械固定双重作用，回流焊后焊点需同时承受器件自重与板弯应力，因此在结构验证时可参考模型中的端子宽度设定焊盘长度。磁罩与底座之间的配合缝隙在模型中可见，实际装配中该缝隙会影响漏磁和噪声，设计人员可据此在样机阶段针对性调整点胶或屏蔽罩覆盖范围。整体而言，该模型不仅是外观复刻，更把绕组、磁路、端子和安装界面之间的工程关系完整呈现，为电源设计、PCB布局和结构校核提供了可直接参照的数字化样件。
