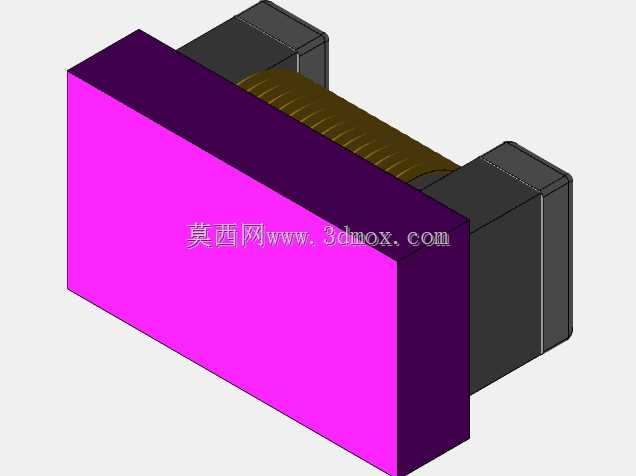

0603贴片绕线电感器三维结构

　　该模型呈现的是一种典型表贴式绕线电感，主体由磁芯或骨架、绕制线圈、端部电极以及外部包覆体组成。在电路板布局中，这类元件常用于电源滤波、DC-DC储能、信号扼流、阻抗匹配和噪声抑制，尤其适合空间受限的消费电子、通信终端、测量仪表、控制板卡和小型传感器模块。与通孔插件相比，0603封装能够直接贴装于PCB焊盘，减少板面孔位占用，并适应回流焊工艺，因此在高密度组装场景中具有明显优势。

　　从结构上看，模型将线圈置于两个支撑电极之间，上方以块状包覆体形成保护与定位，底部保留平整焊接面。这种布置并非单纯为了外观还原，而是对应实际元件的几个关键约束：线圈需要稳定固定，漆包线端头必须可靠连接到电极，焊盘接触区域要保证共面度，整体外形还要满足吸嘴取放和视觉识别要求。包覆体可理解为磁罩或封装层，其作用包括限制线圈位移、改善机械强度、在部分产品中参与磁路闭合，以及在清洗、灌胶或批量搬运过程中降低线包受损概率。

　　设计这类元件时，首先要处理的是封装边界。0603规格意味着本体长度与宽度处于很小的量级，任何倒角、电极外扩或包覆体高度偏差都会直接影响贴装。三维建模中需要把底部电极作为安装基准，保证两个焊盘的相对位置、宽度和厚度一致；同时，线圈外径、骨架高度和顶部包覆体之间要留有合理间隙，避免在实体化后出现干涉。若模型用于整机PCB协同设计，还应把元件最大高度、焊盘投影范围和元件周围禁布区一并考虑，否则后续可能出现外壳碰件、相邻电容电阻间距不足或测试探针无法落位的问题。

　　线圈部分是功能核心。绕线匝数、线径和绕制宽度决定电感量、直流电阻和额定电流，但在结构模型中更需要关注的是走线空间与端部出线路径。线圈不能无限制地贴近底部焊盘，否则容易造成绝缘距离不足；出线也不能悬空跨越锐边，否则在热应力或振动条件下可能断线。模型中可见线圈被约束在两电极内侧，这种方式有利于把绕组限定在有效窗口内，并使漆包线端头以最短路径连接到电极，减少多余引线带来的电阻和寄生参数。

　　端部电极承担电气连接和机械支撑双重作用。实际产品中，电极通常需要具备良好的可焊性和耐焊接热能力，端面与底面往往形成连续可焊区域。建模时把电极做成带台阶的块状结构，有助于还原镍锡镀层或端电极浆料的层叠关系，也能提醒工艺人员关注焊盘爬锡位置。若电极底面不平，回流焊后可能产生立碑、偏移或虚焊；若电极侧壁过高，又可能增加锡桥风险。因此，外形尺寸控制并不只是把长宽高画对，而是要把焊接界面、元件重心和焊膏熔融时的自对中效应一起纳入判断。

　　在设备选型层面，这类贴片电感常出现在Buck、Boost等开关电源输出端，用于平滑电流纹波；也可在模拟前端与射频线路中作为扼流元件，抑制高频干扰。使用时不能只看标称电感值，还要结合饱和电流、温升电流、自谐振频率和工作温度。三维模型虽然不直接给出电气参数，但准确的本体尺寸和安装面能帮助硬件工程师完成器件占位评估，也能让结构工程师在壳体设计时预留足够的绝缘与散热距离。

　　从建模思路看，适合采用多实体分层方式：先建立底部基板或安装参考面，再创建两个电极和中间骨架，随后以螺旋或阵列方式生成线圈，最后完成顶部包覆体。线圈与电极、包覆体之间的配合应保持清晰边界，避免布尔合并后丢失结构层次。对于需要导出到装配环境的模型，保留电极底面、本体顶面和侧面作为关键参考面，可显著提高后续干涉检查和工装设计效率。若用于渲染或教学展示，不同颜色区分磁体、绕组和端电极，也能让装配关系更易读。

　　该结构还体现了小型化电子元件的普遍设计逻辑：在极小体积内同时满足电磁功能、焊接可靠性、自动拾取和批量制造要求。顶部包覆体的平整表面适合贴片机吸嘴接触，底部双电极布局适合标准焊盘，中间绕线区则在有限高度内争取最大绕组窗口。对于三维建模从业者而言，这类模型的价值不在复杂曲面，而在尺寸链、装配基准和工艺边界的准确表达。把这些工程约束落实到模型中，才能让它不仅是视觉展示件，更能成为PCB封装校验、结构空间审核和电子装联教学中的有效参考。
