MSS1048贴片功率电感三维结构设计

　　在消费电子、工业控制板卡以及紧凑型电源模块的布局中，表面贴装功率电感往往决定了DC-DC回路的高度上限与滤波稳定性。MSS1048系列属于大电流屏蔽式贴片电感，其三维模型完整还原了磁芯外轮廓、绕线窗口、端电极形态以及顶部丝印位置，可直接用于PCB装配干涉检查、整机堆叠评估和自动化吸嘴取放仿真。

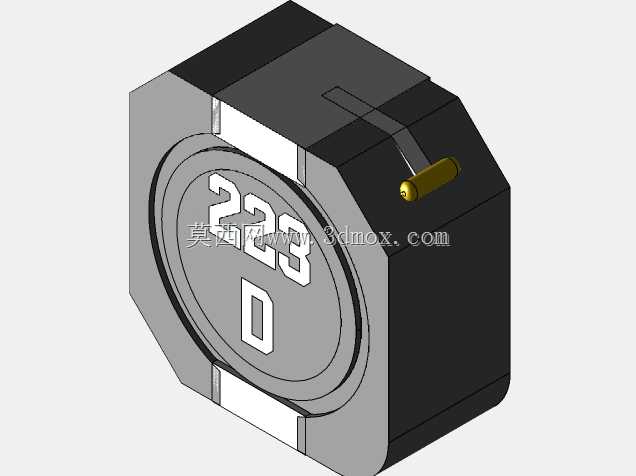

　　从实际用途看，这类电感主要承担 Buck、Boost 等开关电源中的储能与续流任务，也用于输出LC滤波、负载瞬态抑制以及 EMI 噪声衰减。模型对本体顶部的圆形标识区做了准确表达，丝印字符位于磁芯上表面中心区域，便于在贴片生产后通过AOI或人工目检确认料号与感值。顶部边缘的倒角与圆弧过渡并非单纯外观处理，而是对应模压磁体的脱模结构，同时可降低吸嘴在高速取料时因棱角造成的漏气风险。

　　外形方面，该器件采用近似方形的低剖面封装，本体长宽方向由屏蔽磁芯界定，底部两侧伸出金属端电极。端电极在模型中表现为沿本体侧壁向上包覆并在底面形成焊接平面的结构，这种设计既增加了焊锡接触面积，也能在回流焊后形成可靠的焊点弯月面。进行PCB封装建库时，需要重点控制焊盘外伸长度与间距：焊盘过宽会导致相邻元件安全间隙不足，焊盘过窄则会降低机械抗剪强度。模型给出的端电极厚度和底面高度，可用于评估钢网开口、锡膏量以及焊点空洞风险。

　　磁芯本体采用闭合磁路结构，外部由铁氧体或类合金磁材形成屏蔽壁，能够把大部分磁通约束在器件内部。与无屏蔽工字电感相比，它在板卡密集布置时对外界串扰更小，对邻近信号线和金属外壳的磁场耦合更低。模型侧面可见的切边与台阶对应磁芯装配分模线，底部黄色或金属色端子区域则提示焊接润湿面范围。结构设计人员在整机布局时，应避免把敏感模拟电路、霍尔器件或磁定位元件紧贴电感侧面放置，即使模型显示存在物理间隙，也应保留必要的磁耦合裕量。

　　安装边界上，需要同时考虑Z向高度与X/Y向占位。该电感为低矮型表贴器件，适合放在外壳下方、屏蔽罩内侧或连接器旁边，但在器件上方仍需预留返修热风嘴和自动光学检测的空间。底部焊盘之间不应铺设过近的过孔，若必须在附近布置过孔，应做塞孔或阻焊隔离，防止焊锡流失导致虚焊。模型中本体与端电极之间的台阶可用于设定丝印框、装配轮廓和禁布区：丝印外框建议略大于本体投影，禁布区则应根据端电极焊接扩展量进一步外推。

　　从建模思路看，该模型没有把电感简化为普通方块，而是保留了顶部圆形字符区、侧壁斜切、端子包覆和底部悬空间隙等关键特征。这些细节对热分析和装配仿真同样有意义：器件底部与PCB之间的微小间隙会影响清洗液残留、助焊剂挥发以及底部散热路径；端电极向上弯折的高度决定了焊点侧面的可见性，也关系到X-Ray检测时对焊点质量的判断。

　　在板级协同设计中，可将该三维模型与变压器、MOSFET、电容和连接器共同装配，检查电源模块在最高元件高度下是否与外壳筋位冲突。对于多相电源或多路DC-DC通道，还可以复制多个电感模型进行阵列排布，评估相邻器件之间的热聚集和维修空间。若设备需要灌胶或涂覆，模型表面的凹槽、字符凹陷和端子台阶也能帮助预判胶体流动和覆盖厚度。

　　整体而言，这个MSS1048电感模型适合用于电子装联结构设计、电源模块布局校验、贴片生产程序调试以及产品说明书中的装配示意。它把磁芯、绕组封装和焊接端子作为一个完整机电元件来表达，能够帮助工程师在开板前发现高度干涉、焊盘不匹配、吸嘴接触面不足以及磁敏器件过近等典型问题，从而减少样机阶段的返工。
