蒙多夫L140空心电感器三维结构

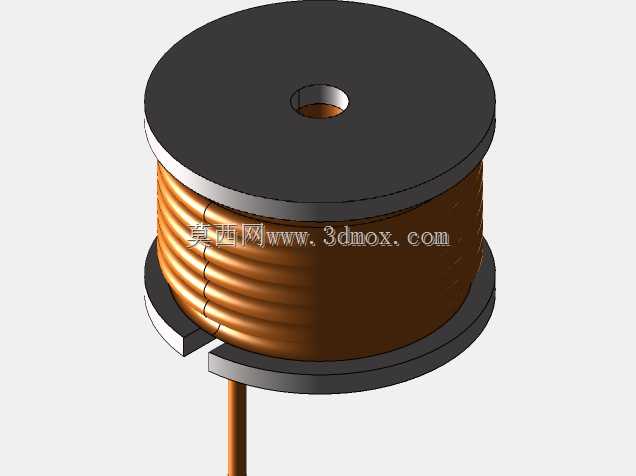

　　该模型呈现的是一种立式空心绕线电感器，主体由上下圆形端盖、中部漆包线绕组、中心安装孔以及侧向引出引脚构成。整体轮廓接近矮圆柱，绕组区域占据主要体积，铜线以多层密绕方式排列，形成连续的螺旋结构。端盖对线圈起到限位和支撑作用，同时确定器件的轴向高度与外径边界。中心孔用于穿过紧固件或定位柱，使器件能够固定在电路板、支架或设备面板上；引出端则为电路连接提供明确的焊接位置。

　　在音频分频、信号耦合、滤波以及小功率谐振回路中，这类电感常用于对电感量稳定性和直流电阻有一定要求的场合。空心结构不依赖磁芯，因而能够避免磁芯饱和带来的非线性问题，在通过较大瞬时电流时仍保持较稳定的电感特性。绕组的排布直接影响寄生电容、直流电阻和磁场分布，因此建模时需要还原线匝之间的层叠关系，而不能仅用一个简化圆柱代替。模型中可见的绕线纹理、端部台阶和引脚走向，均服务于后续装配干涉检查、PCB布局校核以及外壳空间预留。

　　从结构设计角度看，上下端盖外径略大于绕组外径，形成保护边界，可减少线圈在搬运、装配过程中受到直接磕碰。中心孔的位置与圆柱轴线重合，保证安装后器件重心稳定，也便于自动化装配时吸嘴或夹具定位。侧向引脚从绕组下部伸出，其长度和折弯角度需要与焊盘间距、板厚以及周边元件高度匹配；若引脚过长，振动环境下可能产生摆动，若过短，则会增加焊接和返修难度。模型保留了引脚与绕组连接区域的过渡形态，有利于工程师判断焊点空间和绝缘距离。

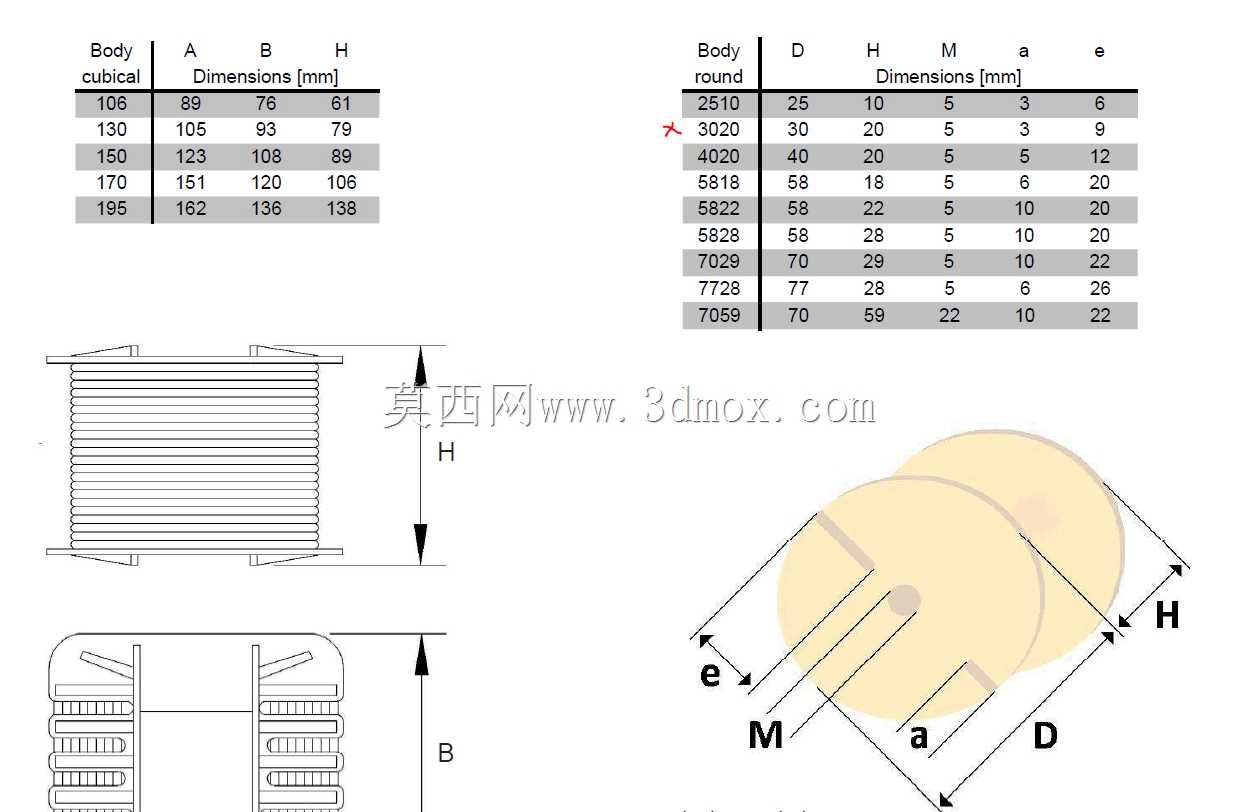

　　外形边界方面，器件最大外径由端盖决定，安装高度需计入端盖厚度、绕组高度以及引脚在板下方的伸出量。进行整机布局时，不能只按绕组圆柱占用的空间计算，还应在径向预留手指或工具操作空间，在轴向预留散热和绝缘距离。由于线圈工作时会产生磁场，周边对磁感应敏感的元件应避免紧贴布置；若设备内部存在金属壳体，也需评估其对电感参数和损耗的影响。中心孔对应的紧固件直径、孔深以及装配后压紧力，应与端盖材料强度相匹配，避免过度挤压造成绕组变形。

　　建模思路上，该结构适合采用回转体与螺旋扫掠相结合的方式完成。端盖、骨架和中心孔可通过旋转特征建立基本几何，绕组则依据线径、匝数、层数和排列节距生成螺旋实体。为了在视觉表达和模型复杂度之间取得平衡，外层可见线匝应保持连续，内部被遮挡部分可在不影响外形表达的前提下适当简化。引脚部分需要单独设定折弯半径和伸出方向，确保与二维图纸中的安装关系一致。对于结构工程师而言，这类模型的价值不只在于外观展示，更在于确认线圈与端盖、孔位、引脚以及周边壳体之间的尺寸链是否闭合。

　　在实际选型与装配验证中，可利用该三维结构检查器件在PCB上的投影范围、焊接面可达性、紧固件安装路径以及与相邻电容、电阻、散热片的间隙。对于需要灌胶、加护套或安装屏蔽罩的场景，端盖外缘和绕组表面之间的台阶还可作为定位参考。通过还原绕组层次和端部边界，模型能够帮助设计人员在投产前发现空间冲突、引脚错位和绝缘距离不足等问题，从而减少样机阶段的反复修改。
