托尔奇等离子体弧压调高控制装置

　　在数控火焰与等离子切割工位上，割炬与钢板之间的距离直接决定切口质量、电极寿命和穿孔稳定性。这套调高控制装置的核心任务，就是在切割过程中实时感知等离子弧的电压变化，并把弧压偏差换算成割炬的升降位移，使割嘴始终保持在设定的最佳高度。它不是单纯的机械立柱，而是把控制箱体、升降执行机构、割炬夹持件和位置反馈链路整合在一起的功能单元。

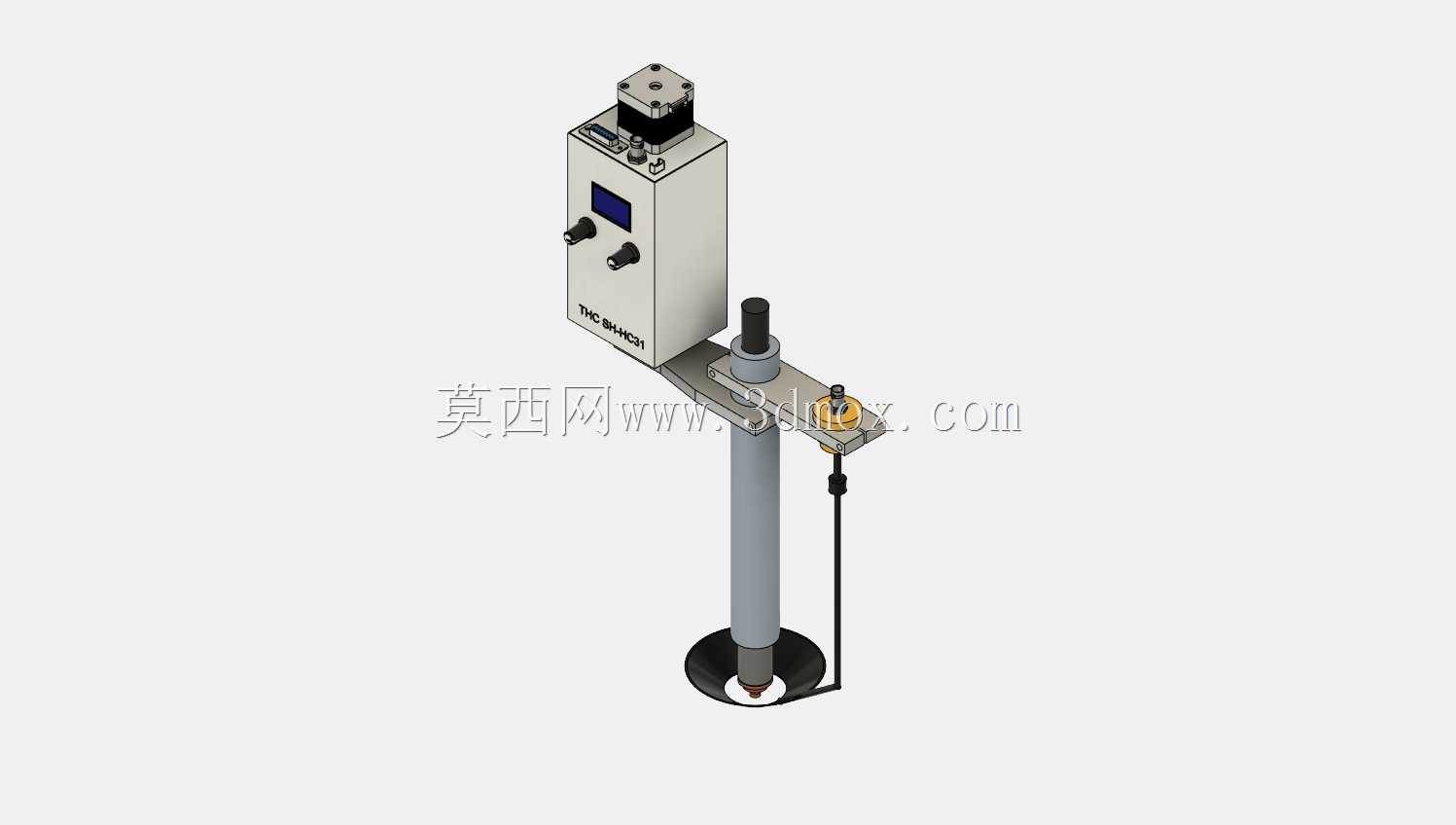

　　从结构布置看，控制箱体位于升降机构侧上方，内部容纳弧压采样、信号处理、电机驱动和操作显示部分。面板上设置显示窗口与调节旋钮，便于现场设定弧压基准、手动升降和切换自动状态。箱体与立柱之间通过连接支架固定，支架同时承担电机、传动件和割炬安装板的定位作用。这种把电控与执行端就近集成的方式，缩短了动力与信号连接路径，也减少了切割现场线缆拖拽带来的干涉风险。

　　升降部分采用竖直导向结构，导向杆沿立柱轴线运动，下端连接割炬夹持组件。割炬夹持件需要同时满足定心、绝缘和防碰撞要求：定心保证割嘴与切割轨迹垂直，绝缘避免等离子电源与机床本体之间形成异常回路，防碰撞结构则能在钢板翘曲或误操作时让割炬退让，降低割嘴撞损概率。装置侧面可见随动走线，线缆随升降端同步移动，设计时需要预留足够弯曲半径，并避开切割飞溅和高温区域。

　　在实际切割场景中，钢板表面往往存在轧制不平、热变形、残余应力引起的翘曲，穿孔瞬间还会有熔渣反溅。该装置通过弧压反馈实现连续闭环调节：当割炬远离工件时，弧压升高，控制系统驱动升降机构下行；当割炬靠近工件时，弧压降低，机构上行。相比机械仿形或人工设定高度，弧压调高对板材起伏的适应性更强，尤其适合中厚板切割、异形件连续切割以及多品种小批量生产。

　　设计思路上，这套模型重点处理了三个工程问题。第一是运动稳定性，升降导向需要控制侧向间隙，避免割炬在高速移动中摆动；第二是响应匹配，电机减速比、丝杠或传动轮参数必须与弧压采样周期协调，既不能因响应过慢造成拖高，也不能因增益过高产生上下振荡；第三是安装边界，控制箱、立柱和割炬夹持中心之间存在确定的相对位置，集成到切割机横梁或溜板上时，要核对横向占用空间、下端最低位置以及与防撞限位的距离。

　　从外形与安装边界判断，竖直立柱构成主要高度方向尺寸，控制箱向侧方伸出，割炬中心相对立柱中心有固定偏距。设备选型时不能只看升降行程，还要确认上端安装面到割嘴最低点的闭合高度、伸出长度是否与机床Z轴空间冲突，以及割炬夹具能否适配所用等离子割枪的直径。若用于高配切割系统，还可与定位开关、防撞传感器和数控系统I/O联动，实现初始定位、穿孔保持、切割调高和回零等完整动作。

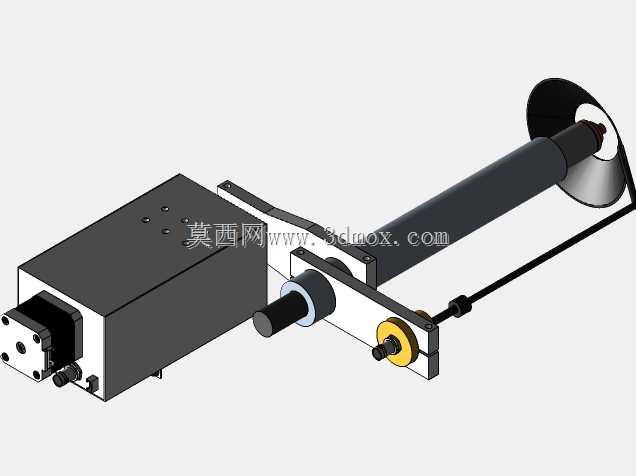

　　三维建模时，竖直导向件、电机安装面、控制箱壳体和割炬夹持座应作为关键配合特征处理。控制箱外观面需要保留按钮、显示窗和接口位置，以便后续做线束布置和人机工程检查；升降末端则要体现割枪轴线、夹持中心和连接孔位，方便装配工程师验证干涉。对于切割设备开发人员而言，这类模型的价值不在于展示外壳造型，而在于明确执行端、控制端和安装基准之间的空间关系，使机构选型、走线设计和机床集成能够在同一套数模中完成校核。
