菲尼克斯SPTAF系列多回路接线端子

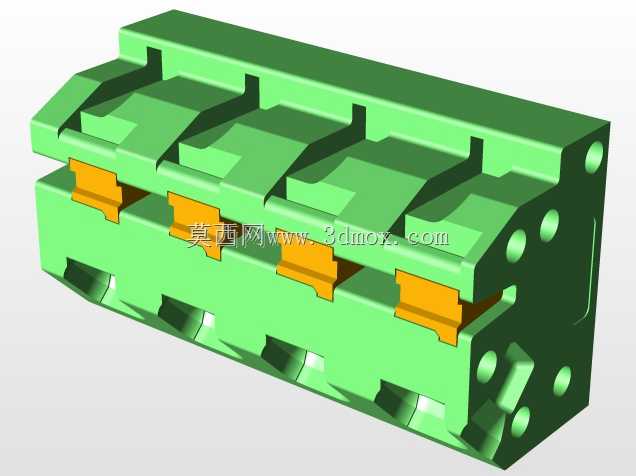

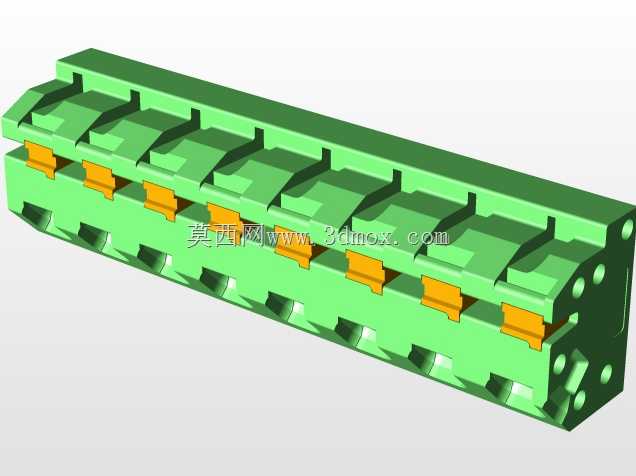

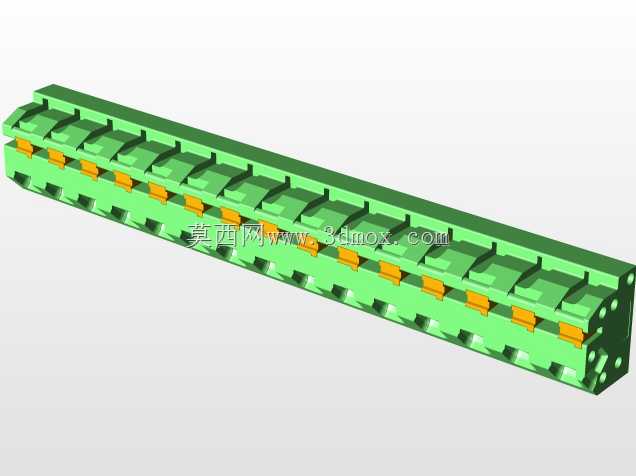

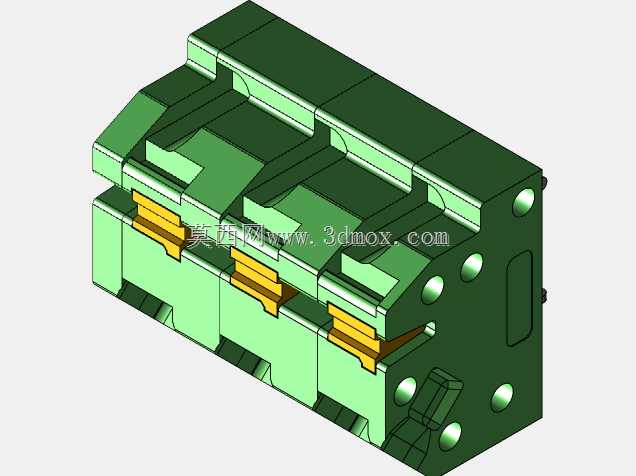

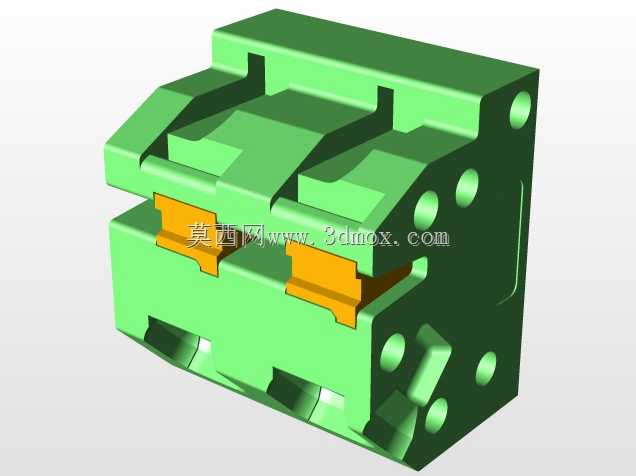

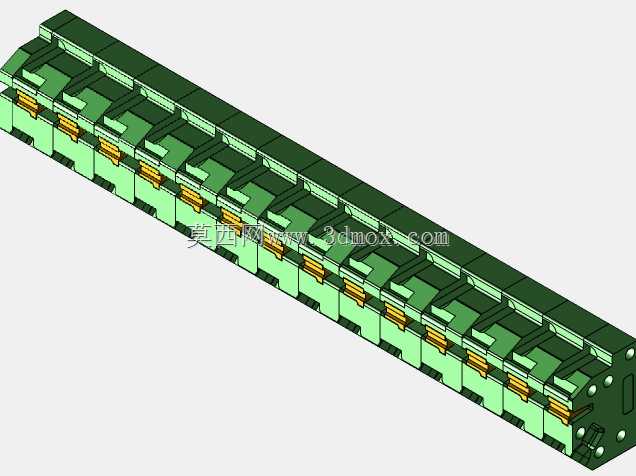

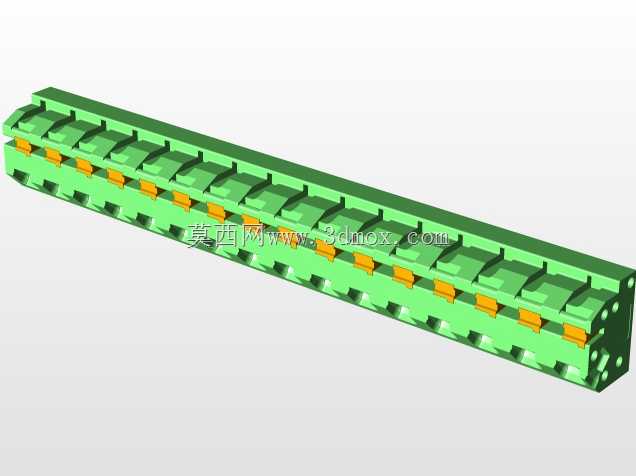

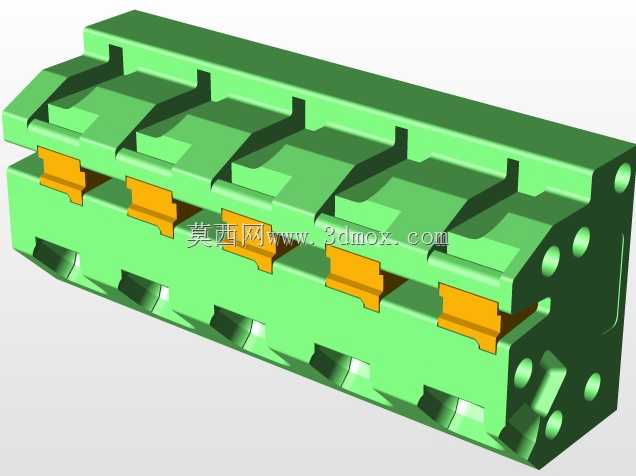

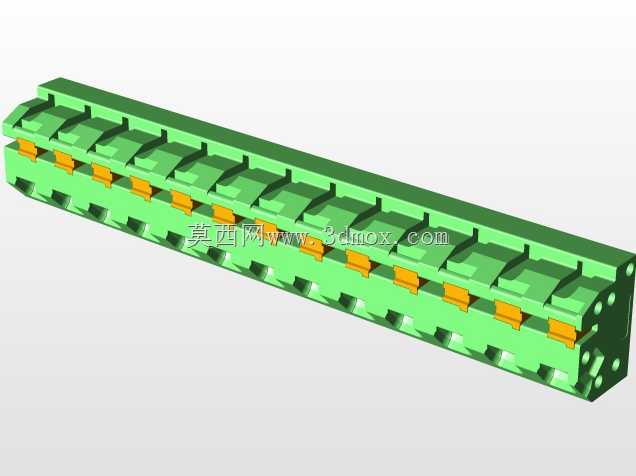

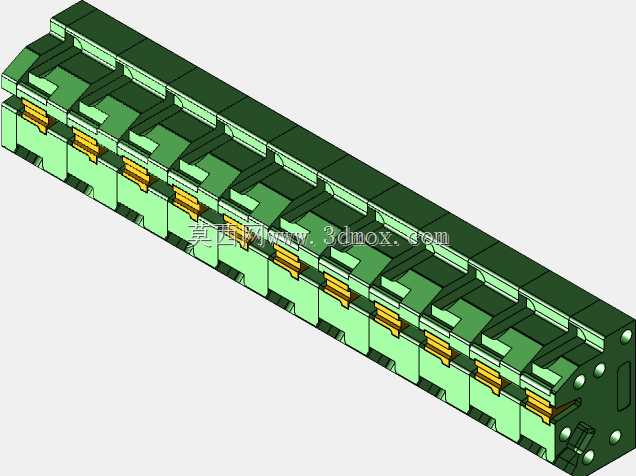

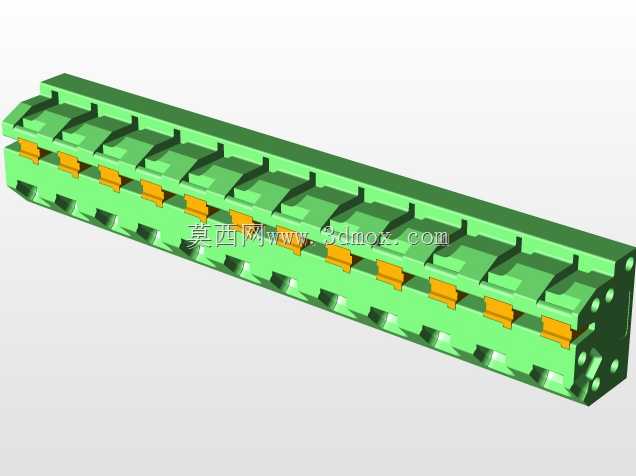

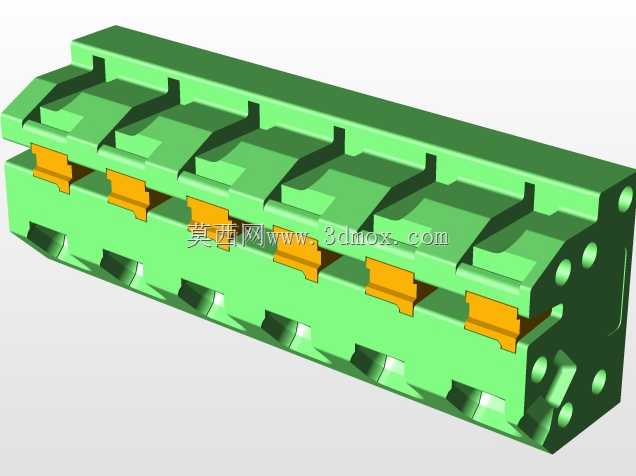

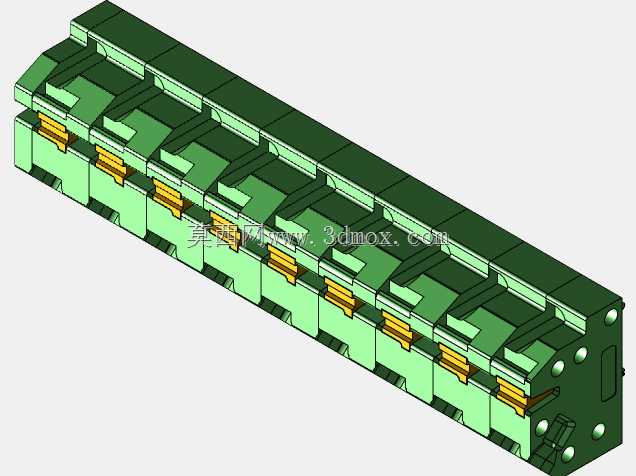

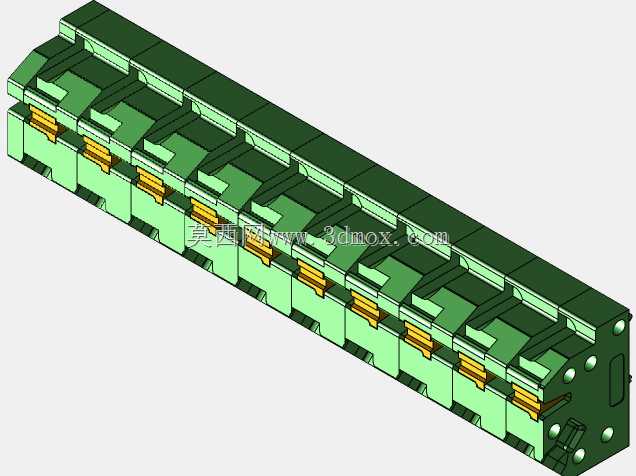

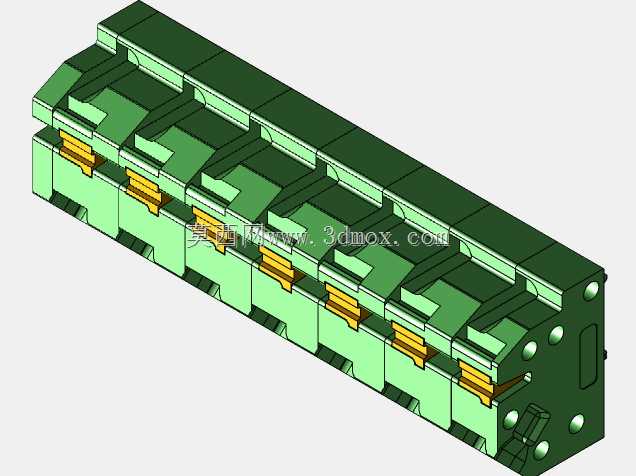

　　该模型呈现的是菲尼克斯COMBICON系列中SPTAF型多联接线端子的完整装配结构，整体为长条形模块化排布，由多个独立接线位沿长度方向串联组成，外壳采用深浅双色区分基座与上盖，内部夹线体以醒目的黄色金属件表现，能够直观反映端子排的层叠关系与装配边界。

　　在设备内部，这类端子主要承担控制柜、传感器分线盒、仪表柜及现场I/O模块中的导线转接任务。多芯控制电缆进入箱体后，芯线可分别压入或插入对应接线位，再通过端子另一侧完成跨柜、跨板或到PLC通道的连接。相比直接绞接或焊接，端子排使每一根线都具有独立、可追溯、可维护的接点，后期排查信号时只需沿端子编号逐位测量，不必破坏原有线束。

　　从结构上看，模型中每一位端子都包含绝缘壳体、电流条、弹簧夹或螺钉夹紧件、标识位以及相邻位之间的拼接卡扣。SPTAF系列偏向弹簧连接或螺钉法兰连接的组合形式，夹线体被约束在壳体内部，导线插入后通过弹簧力或螺钉压紧力实现电气接触，同时壳体承担相邻回路之间的绝缘隔离。多联拼接结构允许工程师根据实际回路数裁切或拼装位数，既可以整排安装在标准电气安装导轨上，也可以通过端部固定件锁定在面板或PCB支架上。

　　设计这类端子模型时，需要重点处理几个工程边界。其一是相邻端子的拼接止口，模型中壳体侧面的凹凸结构必须保证多位拼接后不错位、不翘曲；其二是夹线体的运动空间，黄色金属件在导线插入和压紧过程中存在开合行程，壳体内部需要预留足够间隙，避免装配干涉；其三是接线口的导向斜面，入口处通常做倒角或喇叭口，便于多股软线在不使用线鼻子的情况下顺利插入，同时减少对线芯的切割。

　　外形尺寸方面，长条形端子排的总长度由位数决定，宽度方向受单极节距控制，高度方向则需兼顾压线机构、导线弯曲半径以及标识槽。安装时除了关注导轨占用长度，还要在端子排上下预留走线和工具操作空间：上方要能容纳螺丝刀或操作手柄垂直进入，前方要留出导线弯曲半径，多股软线一般建议预留至少三倍外径的弯曲空间，避免芯线在入口处长期受力折断。端部固定件、标记条和分隔板在整体布局中同样不可忽略，它们决定了端子排在柜内的最终占位。

　　在三维选型阶段，直接调用该装配模型可以帮助工程师完成柜内导轨排布、线槽间距校核和线束走向检查。通过在装配中测量端子排到线槽、线槽到柜门以及相邻元件之间的距离，能够提前发现导线弯曲半径不足、螺丝刀操作空间被继电器或开关电源遮挡等问题。对于传感器集中接线场景，还可以在模型中按信号类型对端子位进行分组，预留备用位，使后续增加检测点时不必重新整排更换端子。

　　模型对壳体分模线、卡扣、螺钉孔和金属夹片的表达，也为结构工程师理解端子内部约束提供了参考。外壳不仅要满足绝缘要求，还要在多次插拔和压紧循环后保持夹持力稳定；电流条需要保证足够的导电截面积和接触压力，降低接触电阻引起的温升；端部和侧壁结构则用于防止手指误触带电部件。这些细节在三维模型中通过分层装配和颜色区分得到清晰呈现，便于在设备设计阶段直接进行干涉检查、安装空间评估和维护路径规划。
