圆锥滚子止推轴承结构设计展示

　　在重型冶金轧机、大型起重设备回转支承、船舶舵机推力座以及高载荷工程机械传动系统中，轴向承载能力往往决定整套机构的运行寿命与可靠性，圆锥滚子止推轴承正是针对这类大轴向载荷、存在一定偏心冲击的工况开发的核心支承部件。与深沟球轴承或普通平面推力球轴承不同，这类轴承采用锥形滚子作为滚动体，滚子母线与轴承轴线呈设定锥角，在承受纯轴向载荷的同时，可兼顾少量径向载荷与轴系挠曲带来的附加力矩，尤其适合轧钢设备轧辊两端、重型压力机滑块导向、大型齿轮箱止推端这类载荷波动大、启停冲击频繁的位置。

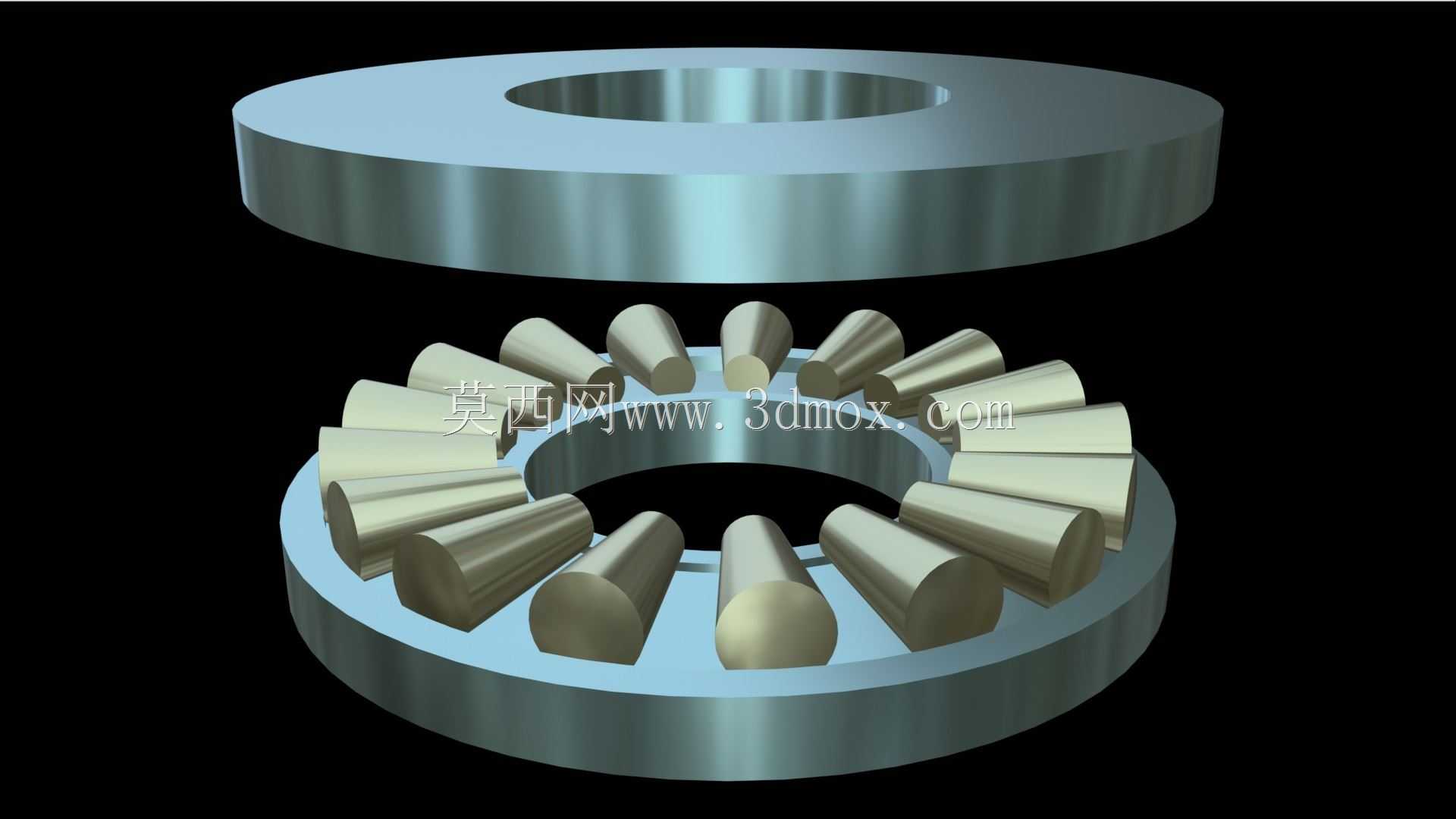

　　从结构组成来看，该套止推轴承主要由轴圈、座圈、锥形滚动体与保持架四部分构成。轴圈与转轴过盈或过渡配合，随轴一同转动；座圈安装在轴承座孔内，通常为静止支承侧；若干个圆锥滚子沿周向均匀排布，滚子大端靠近轴承外圈、小端指向轴心，保持架将各滚子分隔开，避免滚动体之间直接摩擦碰撞。锥形滚子的设计核心在于母线锥角与接触角匹配：当轴向载荷作用时，滚子与滚道之间为线接触而非点接触，接触应力分布更均匀，单位面积承载能力远高于同尺寸球轴承；同时锥面结构可自动对中，补偿轴系受热伸长或安装带来的微小同轴度误差，降低边缘应力集中风险。

　　实际选型与安装过程中，外形尺寸与安装边界是工程师必须重点核对的内容。轴承内径需与配合轴颈匹配，通常采用基孔制配合，旋转工况下轴圈与轴的配合偏紧，防止内圈相对轴打滑磨损；外径与轴承座孔的配合则根据座圈是否游动调整，若轴系存在热伸长需求，座圈与座孔可采用间隙配合，允许轴向微量窜动。轴承的装配高度直接决定轴系轴向定位尺寸，安装时需预留合适的轴向游隙：游隙过小会导致运转发热、滚子与滚道烧伤，游隙过大则会引起轴系窜动、振动噪声加剧，重型轧机场景中通常通过调整垫片厚度或锁紧螺母预紧来控制游隙。此外，轴承两端的安装端面需保证足够的平面度与垂直度，轴肩与座孔挡肩高度需符合规范，既要保证定位可靠，又要留出足够的拆卸空间，避免后期维护时无法使用拉马等工具拆解。

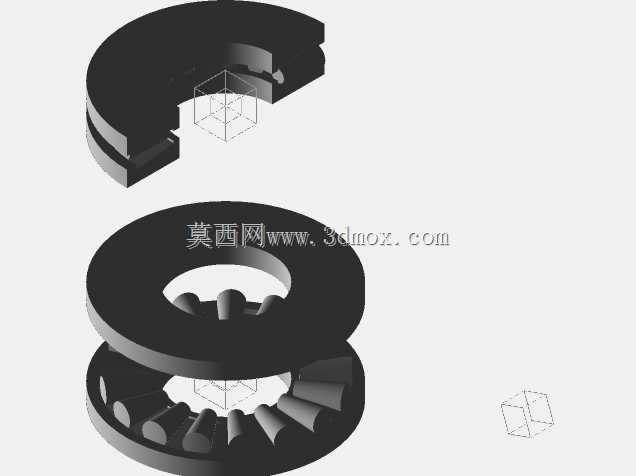

　　设计建模阶段，需要重点还原锥形滚子的排布逻辑与滚道锥面配合关系。单个滚子为截圆锥形态，其锥角需与轴圈、座圈滚道锥角严格匹配，保证滚子母线与滚道完全贴合；周向滚子数量根据承载需求与保持架空间确定，数量越多承载能力越强，但过多会增加摩擦发热与装配难度。保持架采用分体式或整体式结构，兜孔形状与滚子外形适配，既要限制滚子脱落，又要保证滚子可在兜孔内自由滚动。建模时还需考虑润滑与密封边界：重型工况下通常采用稀油润滑，轴承座需开设油沟与注油孔，润滑油可进入滚子与滚道接触区域带走热量与磨屑；若工况环境多粉尘、水汽，还需在轴承外侧增加密封端盖或迷宫密封结构，防止污染物进入滚道造成早期点蚀。

　　从失效防控角度看，这类轴承最常见的问题包括滚子端面磨损、滚道点蚀、保持架断裂。滚子大端与轴圈挡边之间存在滑动摩擦，润滑不良时极易出现端面烧伤，因此设计中需保证挡边与滚子端面的接触形态合理，润滑油可顺利进入该摩擦副；轧钢等冲击载荷场景下，滚子与滚道接触应力峰值高，需选用淬透性好的轴承钢并严格控制热处理硬度与表层残余应力，提升接触疲劳寿命；保持架则需具备足够的强度与韧性，避免在频繁启停冲击下发生兜孔开裂。

　　在设备整体布局中，圆锥滚子止推轴承通常成对或与径向轴承组合使用，共同约束轴系的径向与轴向自由度。比如在热轧轧辊支承结构中，径向圆柱滚子轴承承担轧制力带来的径向载荷，而圆锥滚子止推轴承则承担轧件进出时产生的巨大轴向冲击力，二者配合保证轧辊在高速重载下仍能稳定运转；在船舶舵机系统中，该类轴承承受舵叶转动时的水动力轴向载荷，同时适应船体变形带来的角度偏差，保障舵机动作精准可靠。理解这类轴承的结构特性与安装边界，才能在三维建模与结构选型时还原真实工况约束，避免出现尺寸干涉、承载不足或装配工艺性差的设计问题。
