起重设备用导向定滑轮结构

　　该滑轮为起重滑车系统中的导向承载轮，主要用于桥式起重机、门式起重机、手动葫芦及小型吊装工位中，承担钢丝绳转向、载荷传递与绳索轨迹约束功能。在车间检修、设备就位、轻型物料吊运场景里，这类轮件常安装在滑车夹板或吊具支架上，通过中心孔与销轴配合形成定滑轮支点，将卷扬端或手拉端的拉力换向至吊点方向，从而改变施力路径并降低绳索偏摆带来的附加摩擦。

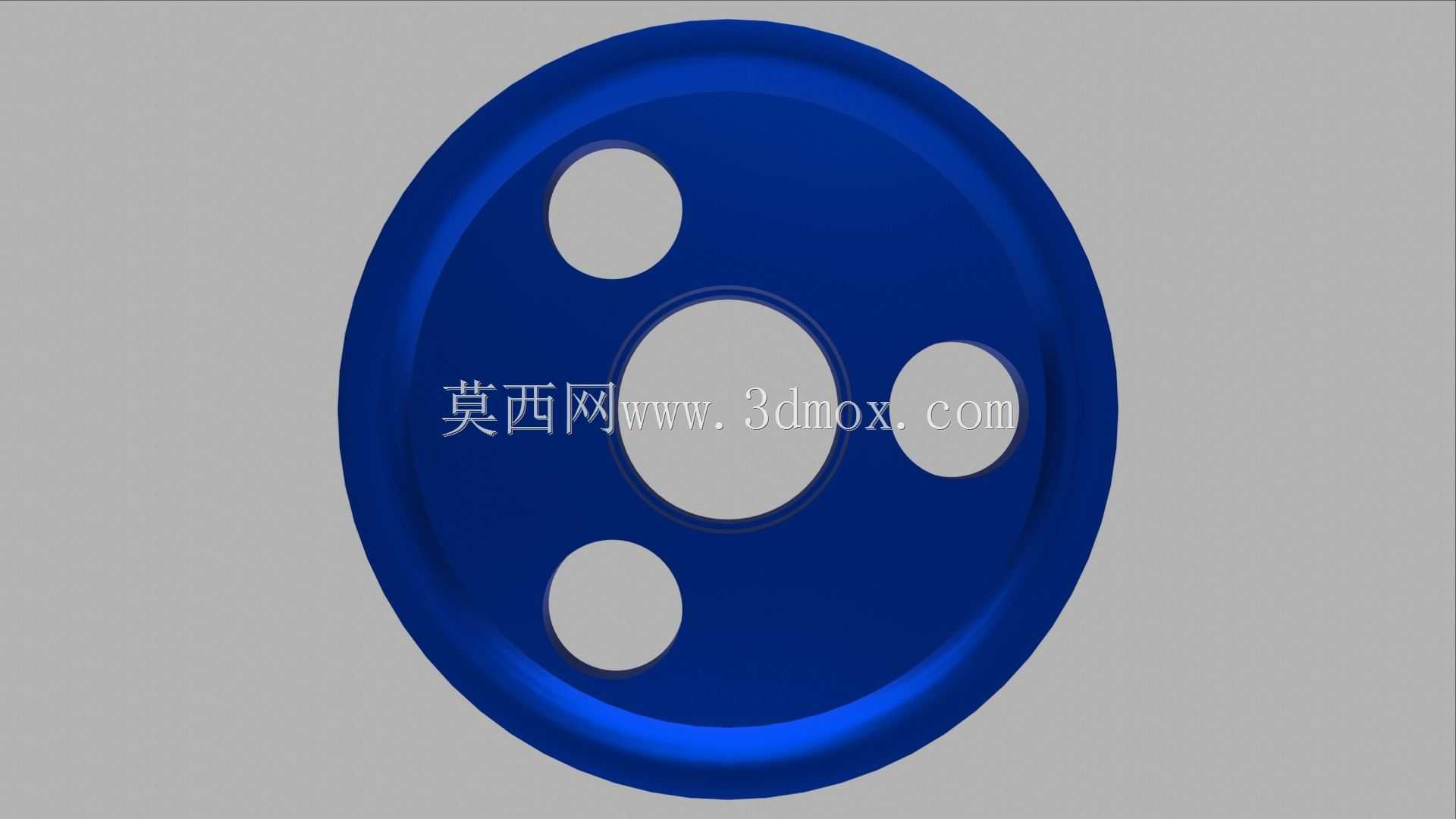

　　从结构形式看，轮体采用圆盘式本体，中心设置较大的轴承或轴套安装孔，用于与固定销轴形成回转副；轮缘外侧加工有适配钢丝绳的绳槽轮廓，槽底圆弧与绳径匹配，两侧凸起的轮缘可防止钢丝绳在受力偏斜时脱出。盘面非受力区域开设三个均匀分布的通孔，这类开孔并非单纯减重：在保证轮体抗弯与抗扭截面的前提下，它能够降低转动惯量，使滑轮在频繁启停、点动升降时响应更轻快，同时也便于检修时观察内侧绳槽磨损、积存润滑脂以及排出沙尘磨粒。

　　设计思路上，这类起重导向轮优先关注绳槽接触状态与孔轴配合精度。绳槽半径过小会夹持钢丝绳，加剧外层钢丝挤压变形；半径过大则会使绳体在槽内扁平化，降低支撑面积并造成局部点蚀。因此槽底圆弧通常按所选钢丝绳公称直径的一定比例取值，并在槽壁两侧留出合理夹角，使绳索在允许偏角范围内仍能平滑贴合。中心孔的尺寸与同轴度直接决定回转阻力和轮系寿命：若孔与轮槽不同轴，滑轮转动时会出现周期性径向跳动，引发钢丝绳张力波动、夹板振动以及轴承偏载。建模时需以绳槽中心面为基准，约束中心孔轴线与该中心面垂直，并保证三个减重孔相对于中心轴线呈周向均布，避免质量偏心造成高速空转时的抖动。

　　外形与安装边界方面，轮体外径决定最小包络空间，也影响钢丝绳弯曲半径。外径过小会使绳索反复弯折时疲劳加剧，外径过大则会增加滑车整体尺寸和自重。实际选型时需结合额定载荷、钢丝绳直径以及允许的安装中心距确定。中心孔直径应与销轴、轴承或衬套规格匹配，孔长或轮毂宽度需保证与夹板支撑面有足够接触距离，防止轮体在侧向力作用下倾转。轮缘厚度需覆盖钢丝绳可能的横向偏移范围，盘面开孔边缘应避免尖角，以降低应力集中；在三维建模中可对孔边、轮缘过渡处设置圆角，使载荷从绳槽向轮毂传递时更加连续。

　　在装配关系上，该滑轮装入滑车后，两侧由夹板限位，中心通过销轴、轴套或轴承实现转动，上部或下部再与吊钩、吊环或机架连接。钢丝绳绕入绳槽后，在提升或牵引过程中沿槽面滚动接触，轮体将绳索的弯曲运动转化为自身回转，从而把滑动摩擦转变为滚动摩擦。若用于导向支点，滑轮的位置还需与卷筒、吊钩组的绳槽中心线对正，以控制钢丝绳进出绳槽时的偏角，减少咬绳、磨绳和异常噪声。

　　从工程应用角度看，这类零件虽然外形简单，但属于直接影响吊装安全的受力件。结构设计需要同时平衡承载、耐磨、轻量化与安装维护：轮毂区域承担销轴传来的支承压力，轮缘区域承受钢丝绳的径向挤压和周向摩擦，盘面上的开孔则在不显著削弱强度的条件下改善转动性能。进行三维结构设计时，应重点检查绳槽曲面、中心孔、轮缘外径以及各开孔之间的位置关系，确保装配后钢丝绳轨迹顺畅、回转间隙合理、与两侧夹板无干涉。
