分配槽联动控制齿轮传动机构

　　这套齿轮传动机构的核心作用，是为分配槽的动作切换提供稳定的动力传递与路径控制，常见于需要按工位顺序完成介质分流、物料导向的连续作业产线中。在实际工况里，分配槽往往要跟随上游工序的节拍在多个出料位置间往复切换，若直接用执行元件驱动槽体，不仅输出扭矩难以匹配槽体带载时的阻力，长期启停的冲击也会让槽体铰接位快速磨损。这套齿轮系统通过多级啮合把动力源的高转速低扭矩输入，转化为输出端适配分配槽转动的低转速大扭矩动作，同时利用齿轮啮合的刚性传动特性，保证槽体每次切换的位置重复精度，避免出现分流错位、物料撒漏的问题。

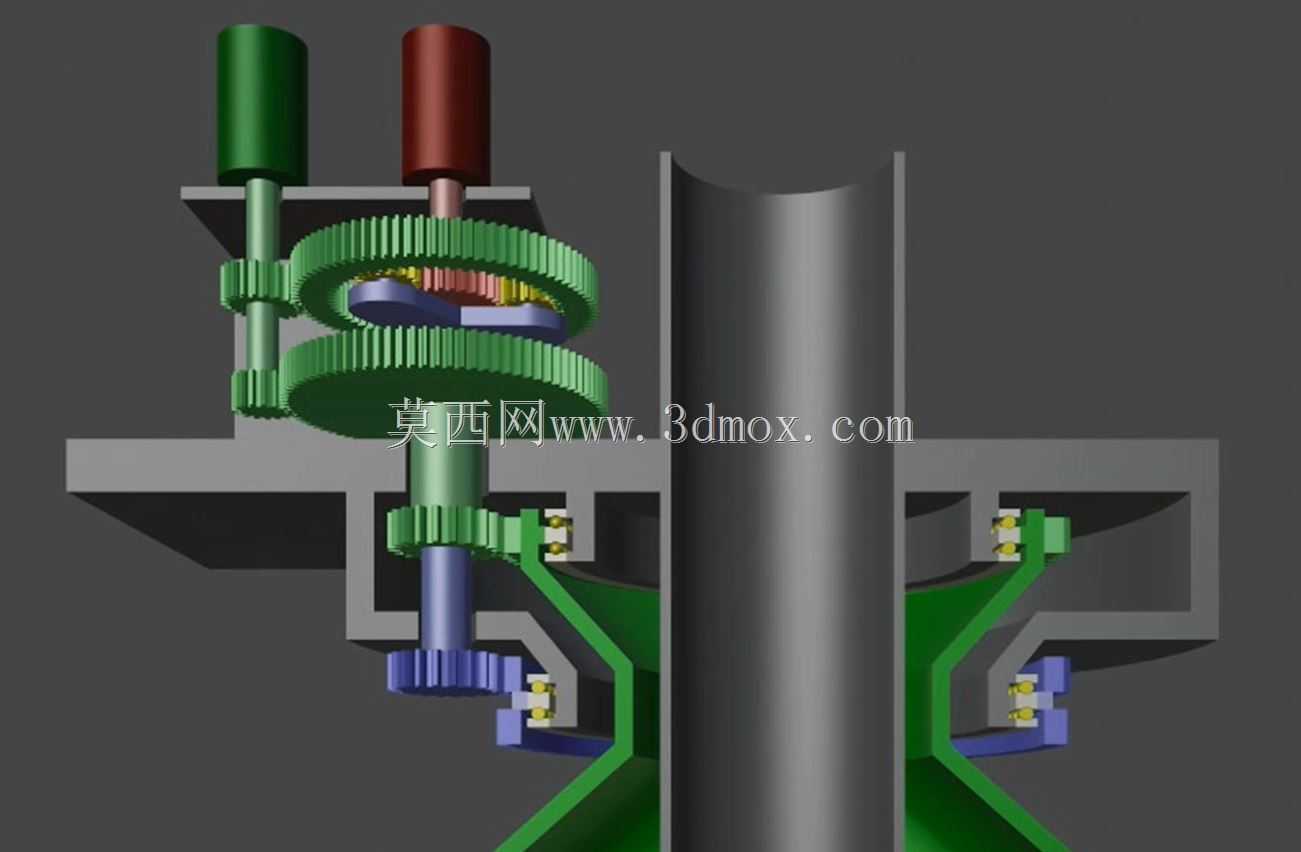

　　从结构布局来看，整套机构采用分层排布的方式，两根输入轴分别布置在机构上部的左右两侧，可根据现场动力源的安装位置选择接入端，也能在需要双向动力输入的工况下同时接入两路动力。上部的大直径双联齿轮是第一级减速的核心，齿轮的两个齿圈分别对应不同的输入路径，不管动力从哪根轴传入，都能通过对应齿圈把动力向下传递。双联齿轮下方的小齿轮与输出轴做刚性连接，输出轴下端直接对接分配槽的转轴，轴系上设置的多组衬套与限位台阶，既约束了轴的径向窜动，也能承受分配槽带载转动时产生的径向载荷。

　　设计过程中优先考虑了安装边界的兼容性，机构整体的安装基面为下部的绿色支撑壳体，壳体上预留的安装孔位可直接固定在分配槽的机架立面上，不需要额外加工转接板。壳体的轮廓做了避让处理，中间的弧形缺口刚好适配分配槽的中心立柱，让整套齿轮机构可以紧贴立柱安装，减少动力输出端到槽体转轴的悬臂长度，降低轴系的弯曲载荷。两根输入轴的伸出长度也做了标准化设计，不管是连接电机输出轴还是手摇驱动柄，都能保证轴端的连接位完全露出，方便现场装配时锁紧固定。

　　在功能特性上，这套齿轮系统的传动比经过匹配，输入轴转动多圈才会带动输出轴完成一次槽体的工位切换，操作人员在手动驱动模式下可以很精准地控制槽体的转动角度，不会因为输入幅度过大导致槽体冲过目标工位。齿轮的齿形采用常规渐开线设计，啮合侧隙控制在合理范围内，既不会因为侧隙过大出现传动回程误差，也不会因为侧隙过小导致齿轮运转卡滞。支撑壳体内部预留了润滑脂的存储空间，装配时填入润滑脂后可长期维持齿轮啮合面的润滑状态，减少日常维护的频次。

　　针对不同的现场工况，这套机构的安装方向也可灵活调整，上部的输入轴既可以竖直向上布置接入立式安装的动力元件，也能通过转接锥齿轮改变输入方向，适配卧式安装的驱动源。下部输出轴与分配槽转轴的连接采用平键定位，扭矩传递可靠，拆装时只需要拆下轴端的锁紧件就能把整套齿轮机构从机架上分离，不需要拆解分配槽本身，大幅降低了后期检修的工作量。机构的所有外露部件都做了结构强化，齿轮的轮齿厚度、轴的直径都经过载荷校核，在分配槽满载常见物料的工况下，也不会出现轮齿断裂、轴系变形的问题。
