这套行星齿轮传动结构的核心价值,在于在紧凑的径向空间内实现大减速比动力传递,同时保证多齿啮合带来的高承载能力与运转平稳性。从实际工况来看,这类结构常出现在伺服驱动进给单元、小型输送线动力端、回转工作台分度机构以及轻工自动化设备的扭矩匹配环节,用来把原动机的高转速低扭矩输出,转换为执行端需要的低转速大扭矩动力,同时抵消部分安装同轴度误差带来的附加载荷。

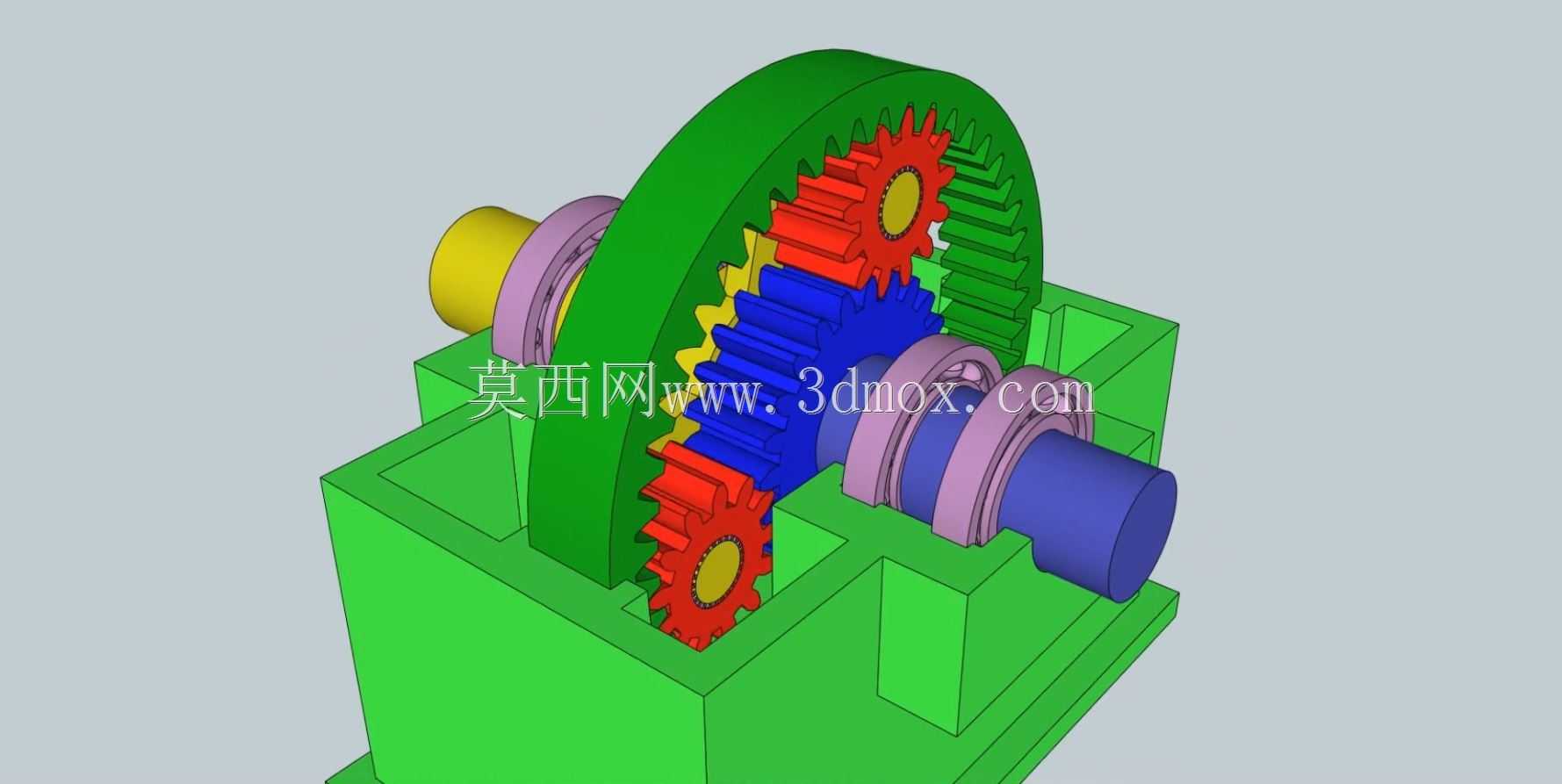

拆解整个结构的传动逻辑可以看到,内齿圈、中心太阳轮、三个均匀周向布置的行星轮以及行星架构成了最基础的NGW型行星传动单元,动力从太阳轮输入后,分流到三个行星轮,再通过行星架汇总输出,这种功率分流的设计让每一对啮合齿承受的载荷大幅降低,同等体积下承载能力可比普通定轴齿轮传动高出三成以上。外侧的箱体采用剖分式安装基座,既给内部齿轮副提供封闭的储油润滑空间,也直接承担两端轴系的支撑定位,箱体上预留的安装凸台和螺栓过孔,可以直接固定在设备机架的安装面上,不需要额外设计转接支架。
从结构设计的细节来看,三个行星轮沿太阳轮周向120度均布,这种布置方式不仅让啮合载荷相互平衡,也抵消了齿轮运转产生的径向分力,降低了输入输出轴的轴承负载。输入轴端采用阶梯轴设计,轴肩分别定位太阳轮与内侧轴承,轴承外圈嵌入箱体轴承座孔,通过端盖压紧实现轴向固定;输出端与行星架集成设计,行星轮通过销轴铰接在行星架上,销轴与行星架采用过盈配合,行星轮内孔预留轴承安装位,减少齿轮自转过程中的摩擦阻力。内齿圈外侧与箱体内壁采用止口定位,周向通过平键限制转动,轴向靠箱体台阶与端盖夹紧,避免重载下内齿圈出现窜动。
安装边界方面,整个齿轮箱的基座底面为主要安装基准,底面加工有完整的贴合面,四个角位预留螺栓通孔,适配常用的内六角圆柱头螺钉紧固。输入轴与输出轴保持同轴线布置,轴向总长度覆盖从输入轴伸端到输出轴端面的全部尺寸,径向最大轮廓为内齿圈对应的箱体外圆,选型时只需要在设备布局中预留出对应直径的圆柱空间,同时保证轴伸端与被驱动部件的同轴度在允许公差范围内即可。箱体侧面预留的油位观察与换油接口位置,在布局时要留出操作空间,方便后期维护时加注齿轮油、检查油位以及排放废油。
实际设计这类结构时,首先要根据输入转速、输出扭矩和减速比确定各齿轮的模数与齿数,太阳轮齿数通常取18到26齿,行星轮齿数配合内齿圈齿数满足配齿条件,保证三个行星轮能够均匀装入且不发生齿顶干涉。齿轮的材料根据载荷等级选择,中轻载场景可以用45钢调质处理,重载场景则选用20CrMnTi渗碳淬火,齿面硬度达到HRC58到62,芯部保持足够韧性抵抗冲击载荷。啮合侧隙需要根据工作温度和润滑方式调整,常温油润滑场景下侧隙控制在0.1到0.2倍模数,避免热胀导致卡齿,同时减少回程间隙对传动精度的影响。
润滑方式的选择直接影响结构寿命,箱体内部注入适量中负荷工业齿轮油,运转时齿轮飞溅的润滑油可以同时润滑啮合齿面、行星轮销轴轴承以及两端支撑轴承,对于高速输入场景,还可以在箱体上增设挡油板,引导润滑油进入轴承内部,避免轴承长期缺油磨损。箱体的合箱面需要涂密封胶或者加装密封垫片,输出输入轴端安装骨架油封,防止润滑油泄漏同时阻挡外界粉尘进入啮合腔。
在不同应用场景下,这套结构还可以做针对性调整,比如用于伺服分度场合时,可以提高齿轮加工精度,减小啮合侧隙,降低传动回程误差;用于重载输送场景时,可以加宽齿宽,增大行星轮销轴直径,提升抗冲击能力;用于安装空间受限的场合,还可以将箱体改为方形法兰安装形式,直接贴合在伺服电机法兰面上,进一步缩短整体轴向尺寸。整个结构的所有配合面都遵循基准统一原则,以箱体的轴承孔轴线为设计基准,加工时一次装夹完成两端轴承孔镗削,保证同轴度要求,从根源上避免齿轮偏载、运转异响等常见问题。
