起重机滑车配套锻造吊钩结构设计

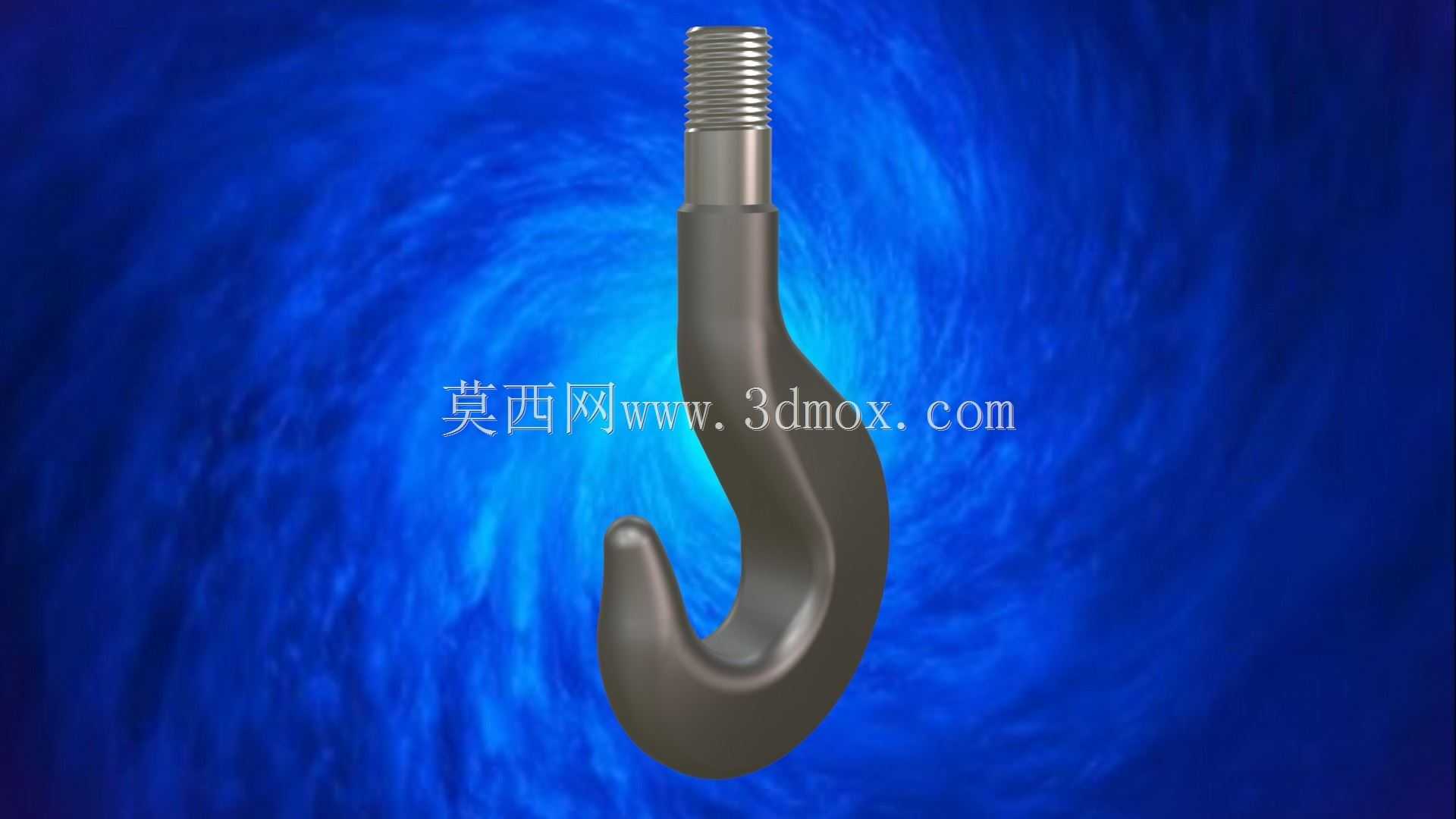

　　该吊钩为起重滑车末端直接承载构件，核心作用是在桥式起重机、门式起重机、移动式工程起重机的起升机构中挂载吊具、索具与被吊重物，将重物载荷通过钩身、钩柄螺纹段传递至上方滑车组的横梁或螺母锁紧结构，是起重作业里直接接触载荷的关键受力件。

　　从实际工况出发，吊钩的设计首先围绕承载可靠性展开，钩身采用流畅的大曲率弯弧造型，钩尖内侧预留足够的索具嵌入空间，可适配钢丝绳索具、吊装带、卸扣等多种吊具的挂接需求，避免吊具在起升过程中出现局部应力集中或滑脱风险。钩柄段加工有连续外螺纹，用于与滑车横梁的安装孔配合，通过双螺母或锁紧螺母实现轴向固定，螺纹段长度需满足安装时的旋合深度要求，保证螺纹连接的抗剪切、抗松脱能力，同时钩柄与钩身过渡位置做圆滑变径处理，消除截面突变带来的应力集中隐患。

　　外形与安装边界方面，钩身整体为纵向长条形结构，弯弧段的开口尺寸、钩身截面直径需匹配对应额定起重量的载荷要求，钩柄螺纹的公称直径、螺距与上方滑车的安装孔位形成标准化配合，安装时仅需将钩柄穿入滑车横梁对应孔位，在上方锁紧螺母即可完成装配，无需额外复杂连接件。钩体顶端螺纹段的长度需留出足够的螺母锁紧余量，同时保证钩身转动灵活，可在起吊过程中随重物姿态自适应回转，抵消吊重扭转带来的附加载荷。

　　结构设计过程中，钩身的截面采用近似圆形的变截面设计，在弯弧受力最大的钩身中段适当加大截面尺寸，向钩尖与钩柄方向逐步平滑过渡，既保证全段承载能力匹配额定载荷，又避免不必要的材料冗余。钩尖末端做圆润收头处理，既方便索具快速挂入，也防止尖锐边缘划伤吊装带或钢丝绳外层。整体造型无突兀棱角，所有受力过渡位置均做圆弧处理，契合起重构件的应力分布规律，在三维建模时需重点保证弯弧段曲面的连续性，以及螺纹段与钩身同轴度，避免装配后出现钩体偏载。

　　应用场景覆盖车间内桥式起重机的重物转运、港口门式起重机的货物吊装、工程现场汽车吊的施工作业，也可配套于电动葫芦、手动葫芦的下端吊钩组使用。在不同作业环境中，该吊钩可根据需求搭配防脱保险卡使用，进一步降低索具从钩口脱出的风险，钩体本身的锻造结构也能适应冲击载荷、交变载荷的长期作用，满足频繁起吊作业的强度与疲劳寿命要求。
