深沟球式滚动转子轴承结构造型

　　在旋转机械的结构布置中，轴承往往是决定轴系运行稳定性的基础件。这个滚珠转子轴承模型围绕常见的深沟球支承形式展开，把内圈、外圈、滚动体和保持架之间的配合关系完整呈现出来，适合用于机构演示、运动校核以及教学场景中的结构认知。

　　从实际使用角度看，这类轴承主要承担径向载荷，也可在一定范围内承受双向轴向载荷。内圈随轴回转，外圈通常安装在轴承座或箱体孔内，钢球沿滚道滚动，把轴与座孔之间的滑动摩擦转化为滚动摩擦，从而降低起动阻力、减少磨损并提高回转精度。保持架的作用不是承力，而是将各钢球均匀分隔，避免滚动体相互接触和碰撞，使载荷分布更稳定，同时引导钢球进入和退出承载区。

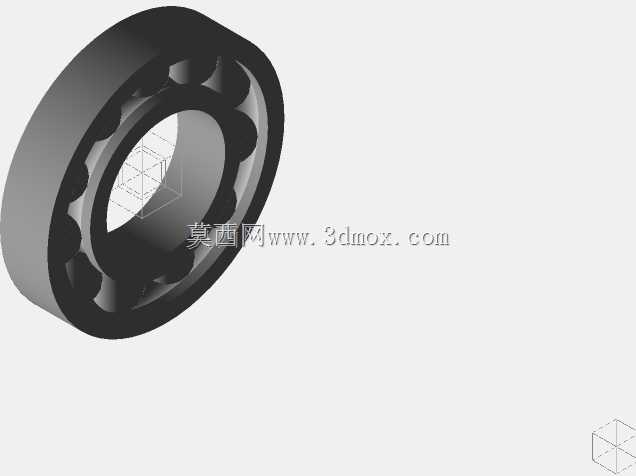

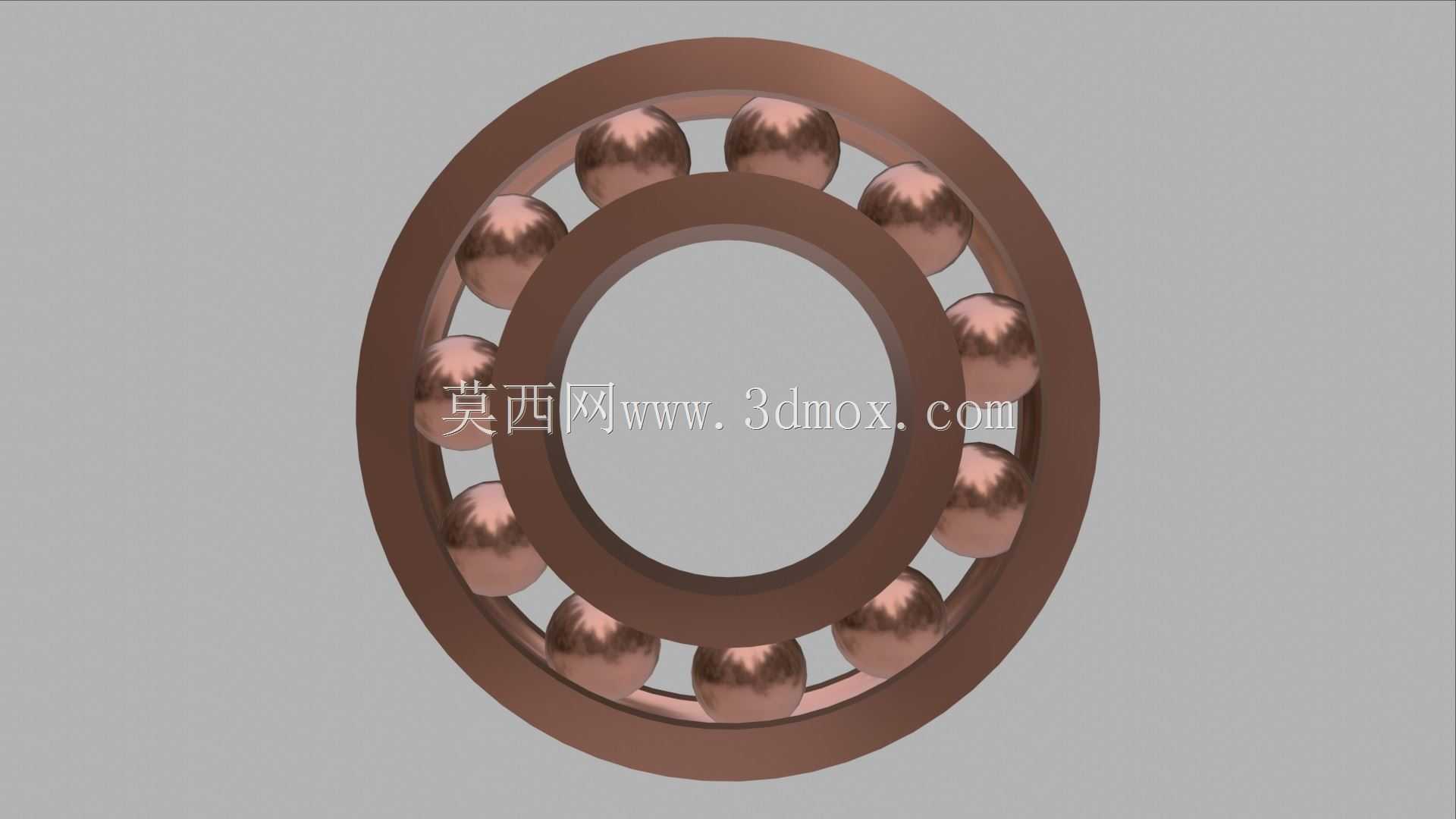

　　模型的结构层次比较清晰。外圈外圆柱面用于与机座孔形成定位配合，内圈内孔用于与转轴形成配合；两侧滚道采用弧形截面，与钢球球面形成点接触或近似点接触的约束关系。钢球沿圆周均布，数量直接影响承载能力、刚度和摩擦特性：球数过少会使单球载荷增大，球数过多则会增加保持架设计难度和摩擦发热。保持架采用兜孔形式包住钢球，既留出滚动间隙，又限制钢球在周向和径向上的无序窜动。

　　设计这类轴承时，首先要明确轴系的载荷方向、转速范围、润滑条件和安装空间。若以径向载荷为主，深沟球结构较为合适；若存在较大轴向力或偏心，则需要重新评估接触角、游隙和配对方式。滚道曲率半径通常略大于钢球半径，曲率差过小会增加接触应力和摩擦，过大则会降低约束能力并使接触状态恶化。径向游隙也需要控制在合理范围内，它会影响载荷区角度、旋转精度、振动噪声和温升；过盈配合、工作温度和轴与座孔的材料膨胀都会改变实际游隙。

　　从安装边界看，三维建模时应同时表达轴肩和座孔挡肩的位置。内圈定位高度不能超过内圈倒角允许范围，外圈挡肩也要留出拆卸空间，否则轴承装入后无法用拉马或压装工具可靠拆卸。配合面的圆角、倒角和退刀结构需要与轴承样本尺寸一致，否则容易出现干涉、压装不正或应力集中。若用于高速工况，还应考虑密封、防尘和润滑通道的位置，例如在端盖或座孔上预留脂润滑空间，避免滚动体在无润滑状态下干摩擦。

　　外形尺寸方面，模型应重点控制内径、外径、宽度、倒角尺寸和钢球中心圆直径。内径决定可适配的轴径，外径决定座孔尺寸，宽度影响支承跨距和安装位置；钢球中心圆直径则与接触点位置、节圆速度和保持架运动有关。对于结构设计者而言，这些尺寸不是孤立参数，而是与轴的挠度、箱体孔公差、紧固件位置以及相邻零件的拆装路径共同构成边界条件。

　　在三维表达上，该模型可用于检查装配关系：内圈与轴是否同轴，外圈与座孔是否贴合，钢球是否同时接触内外滚道，保持架在旋转过程中是否与套圈或相邻件发生干涉。若进一步做运动仿真，可观察钢球既有绕轴承中心公转，又有绕自身球心自转的复合运动；保持架则随钢球公转，并在兜孔间隙范围内产生微小相对运动。这种运动关系能够帮助初学者理解滚动轴承为什么比滑动支承更轻便，也能提醒设计者在高速场合关注保持架材料、润滑和动平衡。

　　在设备选型层面，这类轴承广泛出现在中小型电机、输送辊道、泵类、风机、轻工机械和仪器仪表的回转轴系中。不同场景对精度、噪声和寿命的侧重点不同：仪器端更关注回转平稳性和游隙控制，输送设备更关注承载和维护便利性，电机产品则还要兼顾噪声、温升和批量装配效率。因此，模型虽然只展示了一组轴承结构，但背后对应的是轴系设计中载荷、公差、材料、热处理、润滑和安装工艺的综合平衡。

　　建模时保持结构简洁而不失工程细节，能够让结构工程师快速识别配合面、承载区和拆装方向，也能让选型人员直观理解轴承在整机中的空间占用。对于需要进一步出工程图的人来说，可在该模型基础上补充剖面、尺寸链和公差标注；对于做教学或动画展示的人来说，则可以利用套圈与钢球的运动关系制作旋转演示，说明滚动支承的基本工作原理。
