ESP8266无线通信模块结构设计

　　该模组以ESP8266芯片为核心，面向需要在有限空间内实现WiFi联网的嵌入式设备。实际项目中，这类模块常被装入智能插座、环境采集节点、工业网关、小型手持终端、楼宇传感终端等产品内部，承担设备与局域网或云端之间的数据透传、状态上报和控制指令接收任务。由于模块本身已经把射频走线、天线匹配、电源去耦和主控封装等关键部分整合在一块小板上，结构工程师在整机布局时可以把它当作一个具备明确安装边界的子系统处理，而不必从芯片级重新规划高频电路。

　　从外形上看，模组采用狭长板卡式结构，一侧布置板载蛇形走线天线，另一侧设置半孔或 castellated 焊盘，用于与母板焊接或通过排针连接。天线区域位于板边并保持净空，是设计中必须尊重的边界条件：整机外壳不能在该区域覆盖连续金属件，电池、屏蔽罩、变压器、电机等导电或磁性物体也应尽量远离，否则会改变天线谐振点，造成辐射方向图畸变、接收灵敏度下降甚至连接不稳定。建模时需要把天线净空范围一并纳入整机干涉检查，而不是只看PCB实体是否碰撞。

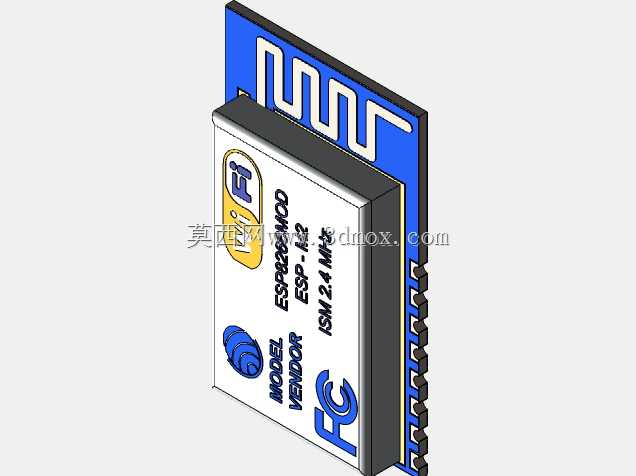

　　模块顶面可见芯片、屏蔽罩和丝印标识，侧面引脚按规则间距排列，适合自动化SMT贴装，也适合小批量验证阶段采用排针插接。结构设计上，焊盘位置决定了母板对应封装的落点，模块厚度、器件最高高度以及背面元件突出量则共同决定Z向可用空间。若设备内部空间紧张，应优先核对模块下方是否允许布置低矮元件；若采用插座或排针，还需额外计入插座本体高度、焊接公差和维修拆卸空间。对于需要通过振动、跌落试验的设备，单纯依赖侧边焊点有时不足以承受长期机械应力，可在模块两端预留固定孔、定位柱或使用局部点胶加固，但加固位置不能压到天线区和高频器件。

　　散热与电磁兼容同样影响结构方案。模块在持续发射、大流量通信或高温环境下会产生温升，外壳设计应避免把它密闭在无空气流通的死角，附近热源也要保持距离。金属外壳虽然有利于整体EMI，但必须为天线预留开窗或采用非金属窗口；塑料外壳则需关注材料介电常数对天线的影响，过厚外壳、导电涂层或金属装饰件都会缩短通信距离。电源回路方面，模组对供电纹波较敏感，母板去耦电容、地平面连续性和走线宽度应与模块引脚布局协同考虑，三维模型中可同步表达连接器、屏蔽罩和相邻高功率器件的相对位置，便于在样机加工前发现潜在耦合路径。

　　在装配关系上，该类模块通常贴近主板边缘安装，以便天线朝外；若设备采用多块PCB叠层结构，应避免把无线模块夹在两块大板之间。接口区域需要预留调试或焊接操作空间，批量生产时还要考虑吸嘴取料方向、托盘包装和回流焊温度曲线对元件高度差的影响。三维建模的价值不只在于还原外观，更在于把天线净空、引脚封装、器件高度、固定方式和外壳开孔这些约束统一到同一个空间模型中，使电子、结构和工艺人员在选型阶段就能判断该模组是否适合目标设备。
