CSWP认证练习用铰接支座结构件

　　该铰接支座类构件常见于中小载荷的工业传动与支撑场景，在轻工自动化生产线的辅助定位机构、小型专用设备的可调连杆组件、教学实训台的传动演示单元中都能见到这类结构的身影。它的核心作用是在三个铰接点位之间传递确定的运动约束，同时承担径向与小幅轴向的支撑载荷，既可以作为固定支撑座连接机架与活动摆臂，也能作为中间连杆串联两个执行构件，实现预设角度范围内的摆动传动。

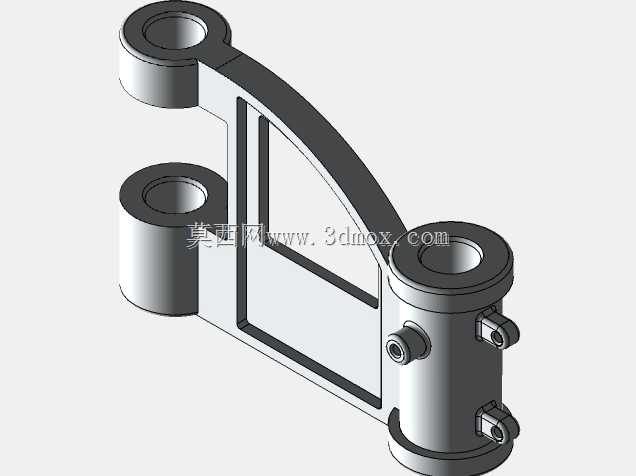

　　从结构功能上拆解，构件右侧的大直径筒状主体是主承载基座，内部通孔用于穿装铰接销轴或固定转轴，筒体侧壁预留的两组径向凸台带同轴小孔，可装入紧定螺钉锁定销轴的轴向位置，也可安装油嘴对接润滑管路，为转动副提供持续的润滑介质通道。筒体上下端面的加工余量设计，保证了安装后与配合件的端面贴合精度，避免出现偏载导致的销轴磨损。向左延伸的弧形弯臂是主要的传力路径，弯臂内侧增设的竖向加强筋与横向封板形成了封闭的箱型局部结构，在不显著增加整体重量的前提下，大幅提升了弯臂的抗弯截面模量，即便在承受偏载扭矩时，也能将形变控制在铰接副允许的公差范围内。弯臂末端上下分布的两个同轴套筒，分别构成另外两个转动副的安装位，两个套筒的内孔与主筒体通孔保持严格的平行度要求，孔位之间的中心距是决定整个连杆机构运动轨迹的核心参数，建模过程中需要优先锁定该尺寸的关联约束，避免后续参数调整时出现运动干涉。

　　设计这类构件时，首先要结合整机的运动包络确定三个铰接点的相对位置，再根据销轴的选型确定各套筒的内径与壁厚，主筒体的壁厚通常要大于末端两个小套筒，因为它承担了整个构件的全部支反力。弯臂的弧形轮廓并非单纯的造型设计，而是在避让周边运动部件的前提下，顺着主应力的走向优化而来，相比直臂加斜筋的结构，弧形传力路径能减少应力集中点，同时让整体外观更符合工业设计的协调性要求。侧壁的加强筋厚度通常取主体壁厚的0.7至0.9倍，筋板与筒体、弯臂的交接处全部添加铸造圆角，既符合铸件的拔模工艺要求，也能进一步降低应力集中系数。

　　在安装边界层面，该构件属于空间连杆类零件，安装时首先要保证主筒体的轴线与机架安装面的垂直度，末端两个套筒的轴线需与配对摆臂的铰接孔同轴，整体安装后要手动盘动相连的活动构件，确认全行程内弯臂与周边的机架、管线、其他传动件之间保留至少2至3毫米的安全间隙，避免运行中出现摩擦碰撞。如果用于有冲击载荷的工况，可在各铰接孔内压入自润滑铜套，提升转动副的耐磨性能，侧壁的紧定螺钉孔需对应销轴上的环槽安装，既防止销轴窜出，又不影响销轴的正常转动。建模阶段需要重点管控各孔位的同轴度、平行度公差，以及关键端面的平面度，这些形位公差直接决定了装配后机构的运行顺畅度与使用寿命。
