直列式节水滴灌滴水器结构设计

　　在设施农业、山地果园、园林绿化及荒漠植被恢复等场景中，直列式滴水器是滴灌系统的核心末端部件，直接决定灌水均匀度、抗堵塞能力与系统长期运行稳定性。该类部件串联安装在输水支管或毛管上，将有压水流通过内部迷宫流道逐级消能，以稳定、低流量的水滴形式渗入作物根区，相比漫灌可显著降低输水损失与蒸发损耗，也能避免地表径流造成的土壤板结。

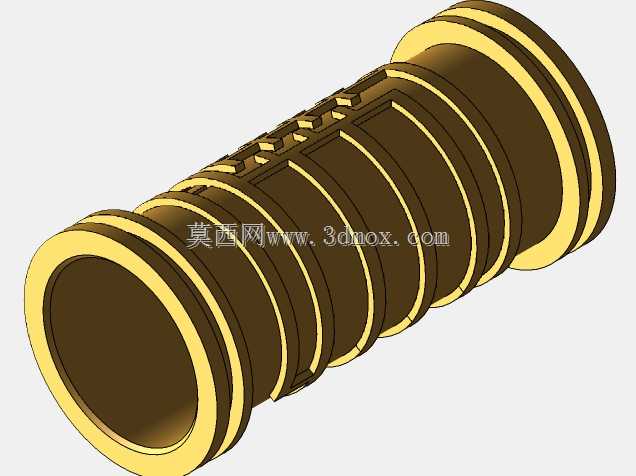

　　该结构采用圆柱式直列布局，整体外形为带多道环形加强筋的中空筒体，两端保留与PE管插接配合的接口边界。外表面的环形凸起并非单纯装饰：一方面可在管材插接后形成局部抱紧与密封限位，降低长期运行中因水压波动、管材热胀冷缩引起的松脱风险；另一方面能够提升筒体自身的环向刚度，在埋地或地表铺设时承受覆土压力与踩踏载荷，减少薄壁结构受压变形。筒身局部预留的标识平面可用于标注流量等级、流向或安装方向，便于田间批量布设时快速识别。

　　设计的关键在于内部消能流道与进出水窗口的匹配。水流进入腔体后，需经过连续转折、断面突变的迷宫通道，利用沿程阻力与局部紊动消耗压力，使入口压力在一定范围内波动时，出口滴水量仍保持相对稳定。流道宽度、深度、转角半径及齿形布置需要平衡两项矛盾：过流断面过小虽消能充分，但水中泥沙、有机质或化学沉积物极易滞留并造成堵塞；断面过大则消能不足，流量随压力变化明显，灌水均匀度下降。筒壁上的进水窗口通常设置格栅结构，先对管内杂质进行初级拦截，再配合内部紊动流道增强自冲洗能力。

　　从安装边界看，直列式滴水器适合直接插入毛管或通过旁接方式固定，外径与环形槽位置需与常用管材内径、打孔尺寸保持一致，避免装配后出现渗漏或插入深度不足。筒体总长决定了同一条管路上的最小安装间距，也影响包装、运输与现场施工效率。端部倒角与圆角处理可降低插管阻力，防止锐边划伤塑料管材；外表面筋条间距则为手工或专用工具装拆提供握持位置。

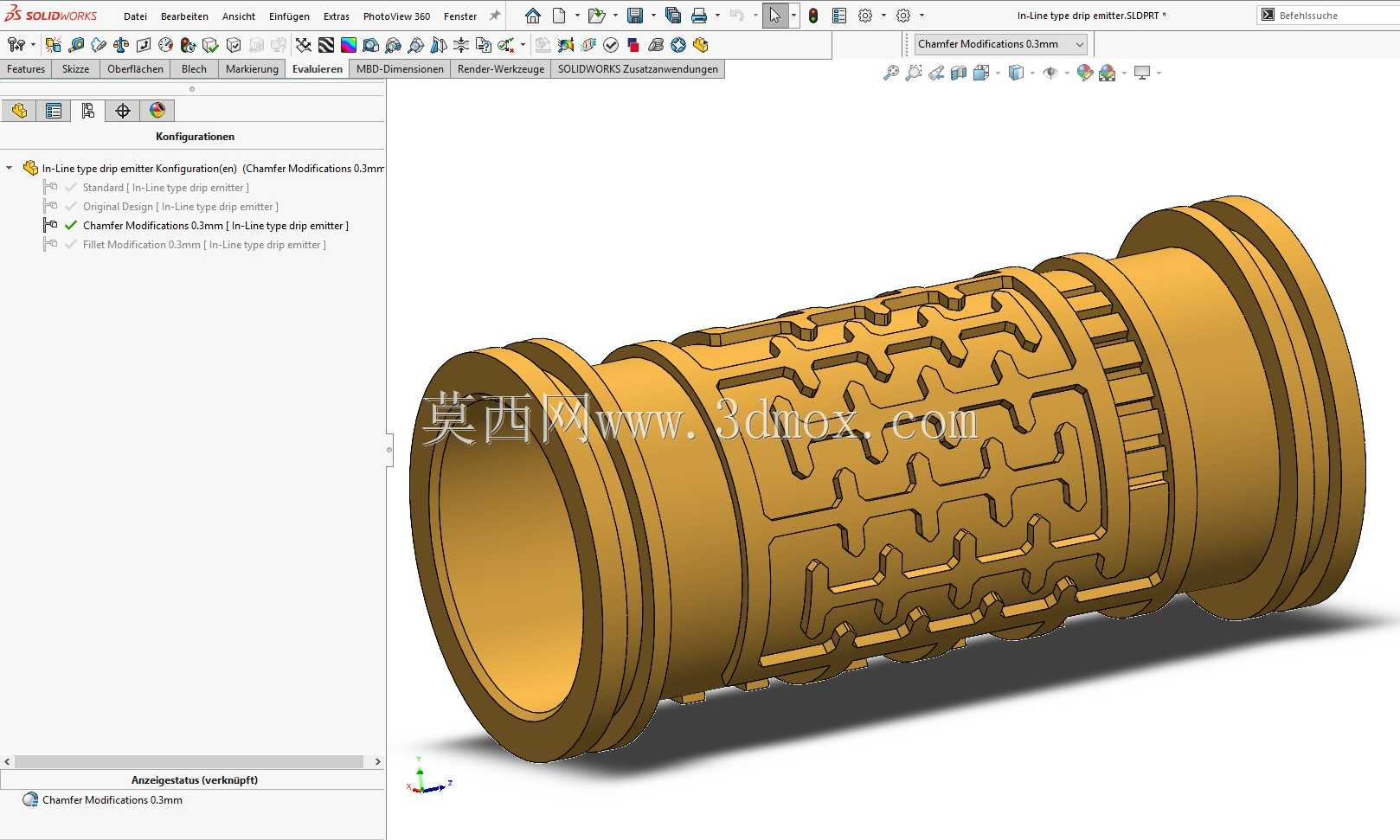

　　结构建模时，应优先保证回转体与内部流道的几何连续性。外部轮廓可通过旋转特征建立，再叠加环形筋、标识平面与进出水窗口；内部迷宫流道适合采用扫掠或阵列方式形成，并在转角处保留合理圆角，以减少注塑成型时的应力集中与熔体充填缺陷。由于该零件多采用塑料注塑生产，壁厚需尽量均匀，过厚区域容易产生缩痕，过薄区域则会造成充模困难或长期耐压不足。模型中不同配置可围绕倒角大小、圆角半径、流道局部尺寸进行调整，用于对比装配工艺性、成型性与水力性能。
