方形法兰式传感器安装固定支架结构

　　在工业传感检测布局里，安装支架的刚性与定位精度直接决定检测数据的稳定性，这款方形法兰式固定支架，正是为小型传感元件的紧凑安装场景开发的结构件。从实际装机工况来看，这类支架常出现在自动化生产线的工位检测、小型设备的腔体内部传感固定、3D打印机运动部件的限位感应安装、桌面型机械臂末端的传感搭载等位置，需要在有限空间内同时完成元件承托、位置校准、与设备基体的刚性连接，还要规避周边运动构件的干涉。

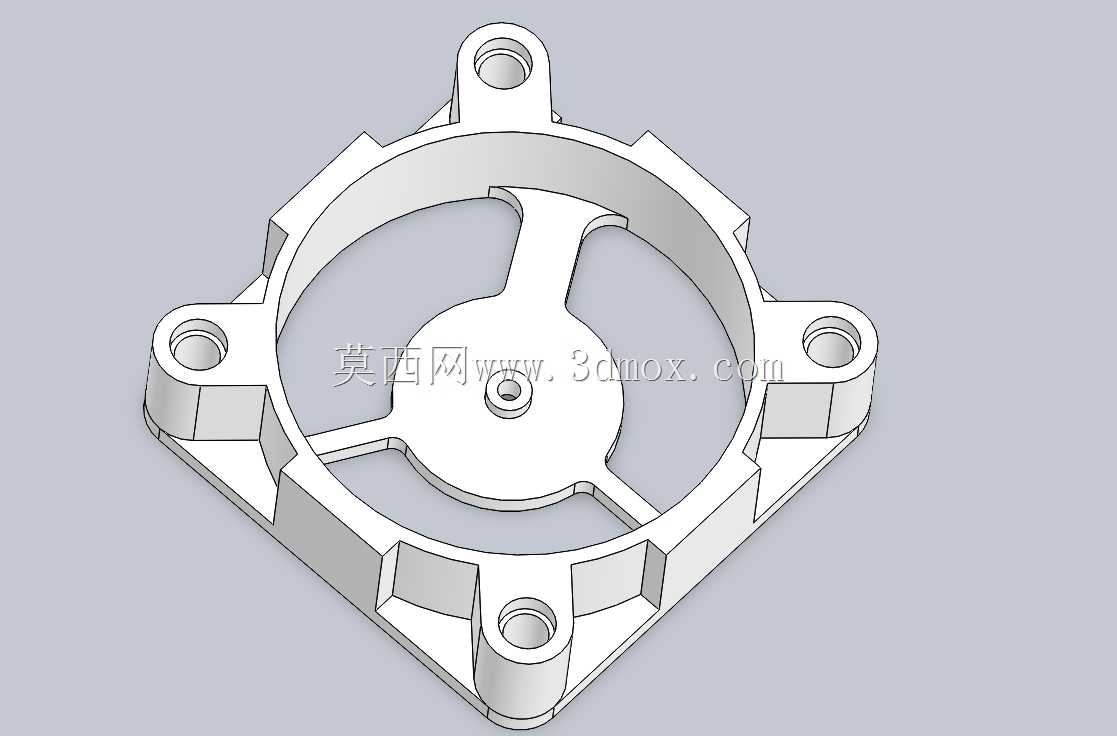

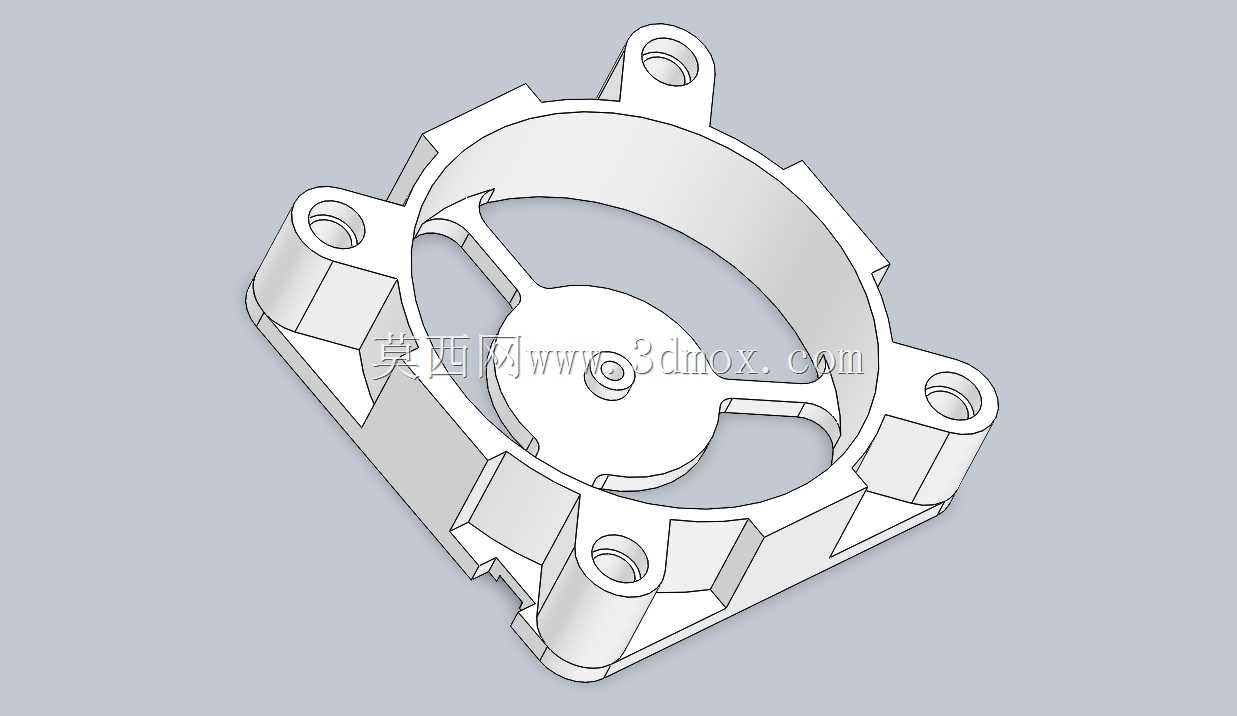

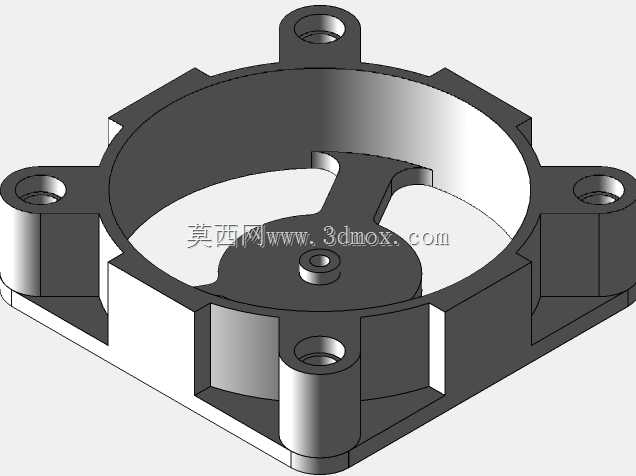

　　支架整体采用方形外轮廓的法兰布局，四个角位分别设置带沉孔的安装耳，沉孔结构可让内六角螺栓的头部完全沉入零件表面以下，不会在支架外侧形成凸起，在狭窄安装空间里能避免螺栓头剐蹭周边管线或运动部件。四个安装孔的孔位分布对称，既可以选择四孔全锁的方式获得最高连接刚性，也能在部分空间受限的场景下采用对角两孔固定，适配不同的安装基面条件。法兰基体的外缘做了阶梯式的加厚与减重结合设计，靠近安装耳的区域保留足够壁厚来承受螺栓锁附的压应力，中间非受力区域则通过挖空形成辐条状支撑，在不降低整体结构刚性的前提下减少零件材料占用，也降低了支架自身重量，对搭载在运动轴上的场景来说，能有效减少运动负载的额外惯量。

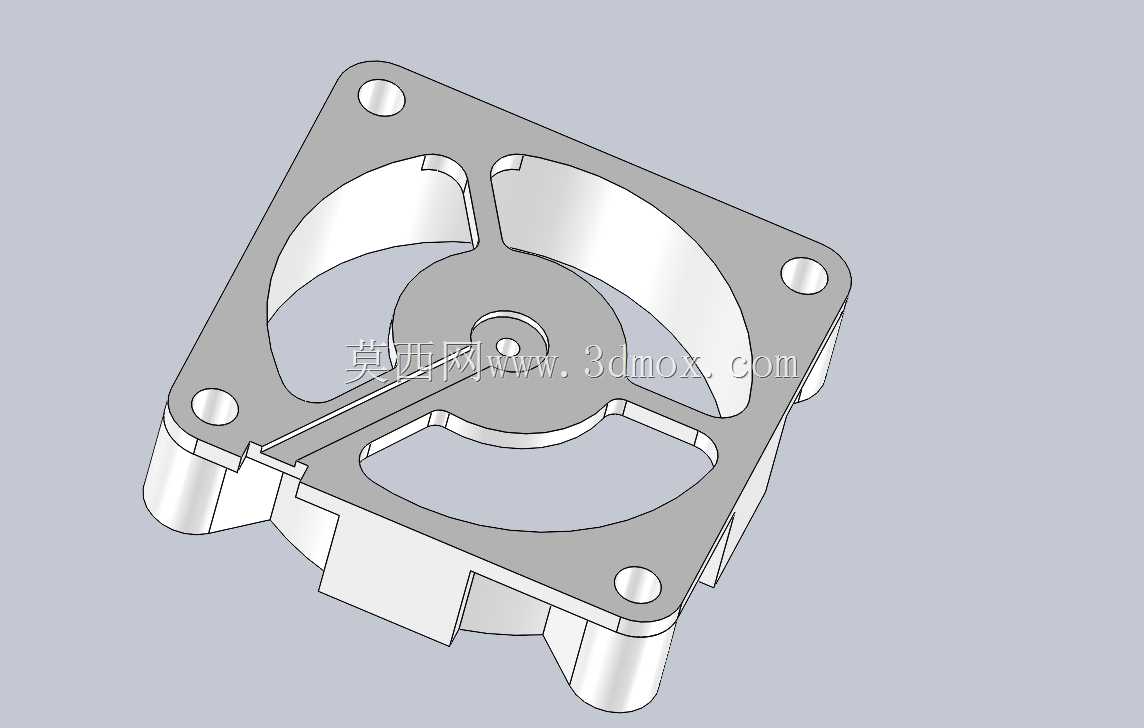

　　支架中心区域设置带中心定位孔的圆形凸台，这个凸台是核心的传感元件安装基准面，凸台的端面平面度需要在加工中严格控制，保证传感元件贴合后不会出现倾斜偏移；中心小孔可用于穿设定位销，或者穿过传感元件的引线，也能作为加工时的校表基准，保证整个支架的形位公差可控。凸台与外圈法兰之间通过三根均匀分布的辐条连接，辐条的截面做了加强筋处理，能承受一定的侧向冲击，避免设备运行中的振动导致支架变形，让传感元件的检测位置始终保持在设计公差范围内。

　　从安装边界来看，方形法兰的外廓尺寸适配多数小型设备的安装基面预留空间，四个安装耳的突出长度经过优化，锁附螺栓时扳手可以获得足够的操作空间，不会被外圈侧壁干涉。支架的整体厚度控制在较低水平，安装后不会过多占用轴向空间，适合安装在设备腔体的夹层、运动滑台的侧面等紧凑位置。零件的所有棱边都做了倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能在安装时起到导向作用，让支架更容易嵌入对应的安装槽位。

　　在结构设计的考量上，这款支架没有采用一体化封闭的外圈结构，而是在辐条之间留出大面积镂空，一方面是减重，另一方面也方便观察内部传感元件的工作状态，同时利于设备运行时的空气流通，带走传感元件工作产生的少量热量，避免热量积聚影响检测精度。支架的材质适配性很广，既可以采用铝合金铣削加工获得轻量化与不错的刚性，也能使用注塑工艺批量生产降低成本，还可以根据耐腐蚀需求选用不锈钢材质加工，不同工艺下的结构拔模斜度、壁厚过渡都已经在三维结构中做了预留，不需要做大幅修改就能直接投入生产。

　　对于三维建模从业者来说，这个结构的练习点集中在多特征的协同建模上：安装耳的沉孔需要和螺栓标准件做匹配装配，中心凸台的同轴度需要和安装孔的位置度建立关联，辐条的加强筋要兼顾工艺性与受力需求，法兰外缘的阶梯结构需要处理好不同壁厚之间的圆角过渡，避免出现应力集中的尖角。在装配验证时，可以把常用的小型传感元件模型装入中心凸台，模拟螺栓锁附的全过程，检查是否存在工具操作空间不足、元件与辐条干涉、引线穿出路径不畅等实际装配中会遇到的问题，这种从实际装机角度出发的建模校验，比单纯画出几何外形更能锻炼结构设计的落地能力。
