ABB六轴重载工业机械臂结构设计

　　该机械臂属于典型的六自由度串联关节式机器人，整体采用落地式安装布局，底座承担整机倾覆力矩与回转支撑功能，腰部实现第一轴水平回转，大臂、小臂及腕部依次串联，末端可扩展焊枪、抓手、吸盘或加工执行器。从结构比例看，其构型偏向中重载作业区间，适用于焊接、上下料、搬运、码垛、喷涂及机床辅助加工等工位。

　　在产线规划中，这类臂体常布置于焊接单元中央，配合变位机完成复杂焊缝的连续轨迹运动；也可布置在机床之间，承担工件抓取、翻转与转序任务。由于六个关节均为旋转副，工作空间近似空心球体，底座附近存在不可达区域，臂展末端则覆盖较大半径范围。选型时需要结合工位高度、夹具重量、工件重心偏移量以及节拍要求，核算各关节的扭矩裕度，避免在全伸展姿态下长期满载运行。

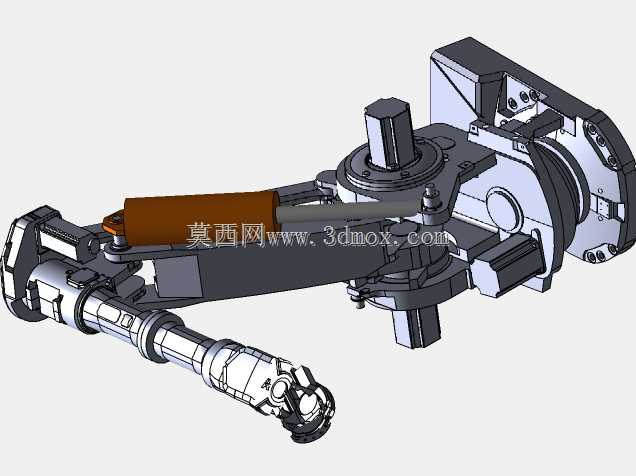

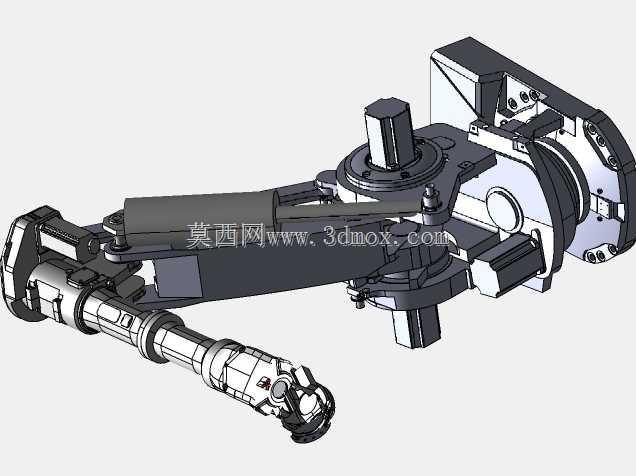

　　本体设计上，底座采用箱式铸造或焊接结构，底部预留安装孔与定位基准面，用于与地面预埋板或工装支架刚性连接。腰部回转轴通常配置大直径交叉滚子轴承或回转支承，以承受径向力、轴向力和倾覆弯矩。大臂与小臂采用轻量化箱型截面，在保证刚度的同时降低运动惯量；关节内部则集成伺服电机、精密减速器、制动器及走线通道。腕部三个轴线交于一点，有利于运动学解耦，使末端姿态调整更加直接。

　　从三维建模角度看，装配关系需要重点处理关节同轴度、臂体干涉边界和线缆弯曲半径。底座与地基之间应留出螺栓操作空间，周边还要考虑控制柜、管线包和维护通道。臂体在极限俯仰、回转和腕部翻转组合姿态下，末端工具、工件以及周边夹具之间容易发生碰撞，因此在结构设计阶段应同步建立包络体，校核全姿态最小安全间隙。

　　驱动与传动方面，大臂、小臂等低序号关节承担较大重力矩，通常选用RV类高刚性减速器；腕部关节更注重紧凑性与动态响应，常配合谐波传动或小型行星减速机构。电机后置或偏置布置有助于平衡臂体重心，减小腰部负载。关节处需设置机械限位与软限位，密封结构则要满足车间粉尘、焊渣或切削液环境下的防护要求。

　　末端法兰按照标准接口设计，可连接快换盘、夹爪或焊枪夹持器。法兰端面需要预留定位销孔、螺栓孔及电气气路接口，中心通孔可用于内部走线，减少外部管线缠绕。管线包沿大臂侧面敷设时，应避免在反复弯折处形成过小半径，否则会显著缩短电缆和气管寿命。

　　安装边界方面，设备对地基平面度和刚度有明确要求，底座周围应预留维护人员接近关节电机、减速器和接线盒的空间。若布置在密集自动化线中，还需与安全围栏、光幕、输送带和变位机保持足够距离。整机静动态性能不仅取决于单件强度，还取决于关节刚度、臂体截面惯性矩、末端负载偏心以及安装基础的耦合作用。

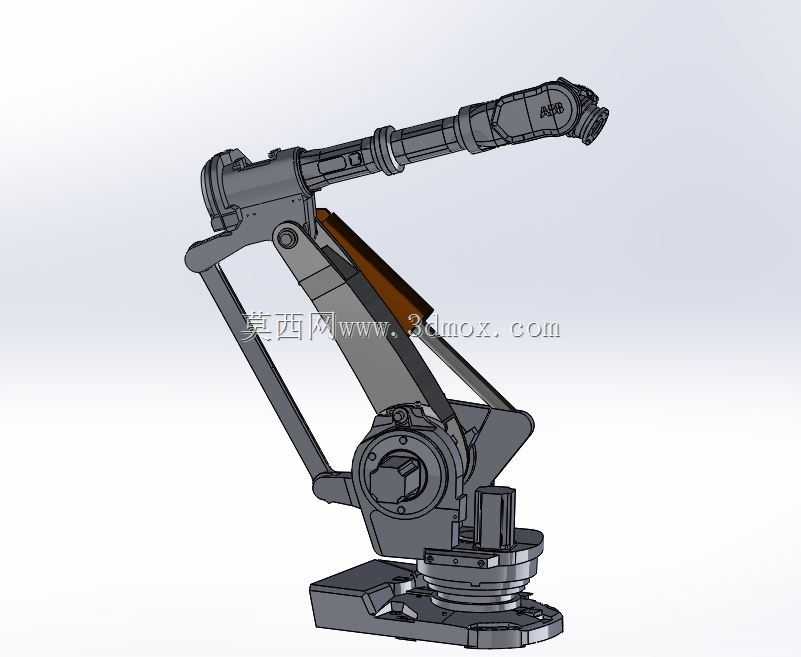

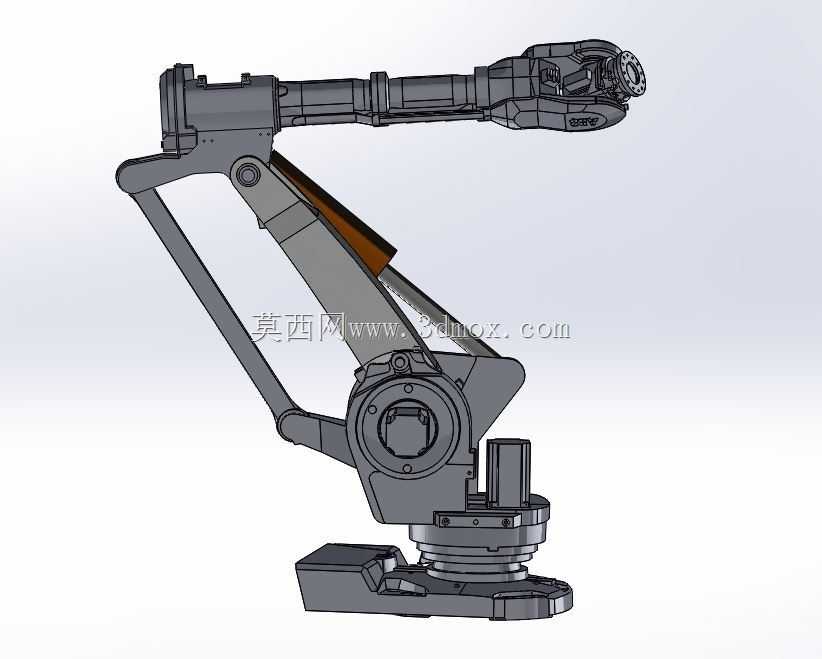

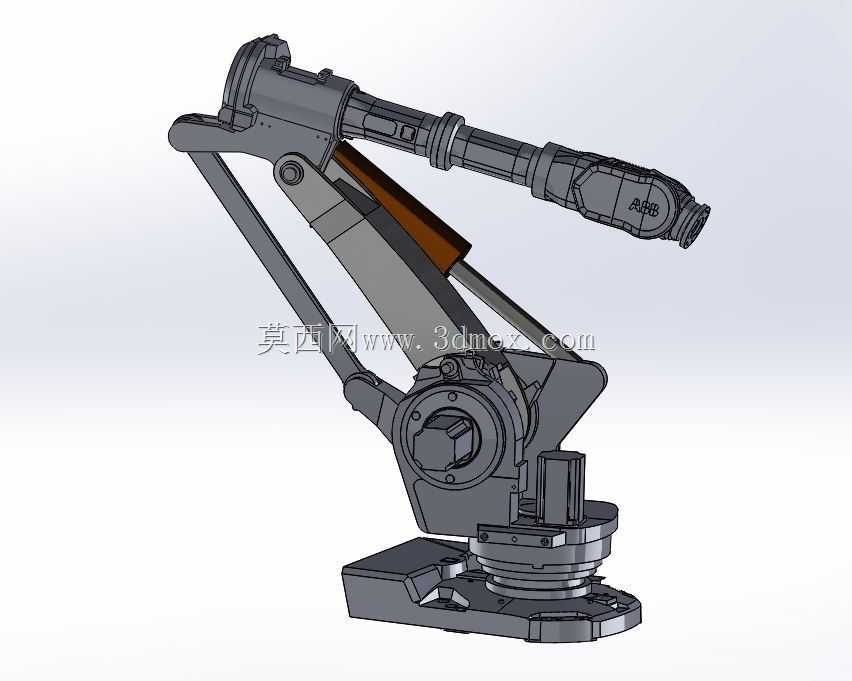

　　该模型完整呈现了重载六轴机器人的本体形态、关节层次和外部接口，可用于机器人工作站布局、末端执行器匹配、运动空间校核、干涉检查以及自动化方案沟通。对于结构设计人员而言，其价值在于直观理解串联关节臂的传力路径、装配约束和工程边界；对于设备选型人员，则可据此评估臂展范围、安装占地、维护空间与工位适配性。
