铸铁支撑支架机械结构三维设计

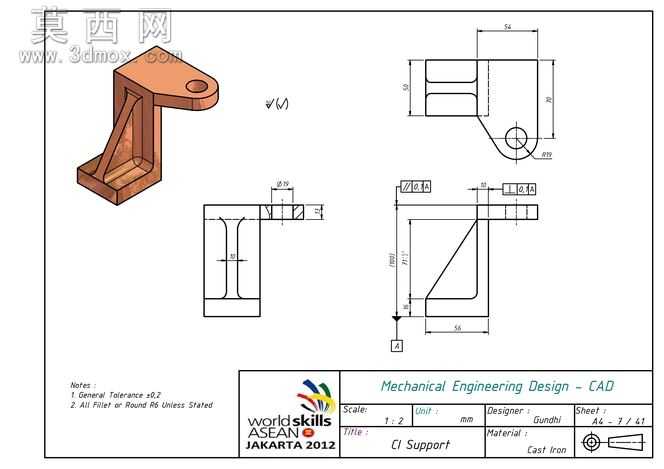

本作品为一款铸铁材质的支撑类机械构件三维设计，建模过程严格遵循机械工程制图规范，以世界技能大赛机械设计CAD项目的标准要求为基准完成全流程制作。建模阶段首先依据二维工程图的尺寸标注，梳理构件的整体轮廓与各部分比例关系，先搭建主体基座的基础特征，基座采用带加强筋的槽型结构，通过拉伸、切除等基础特征完成基座的腔体与侧壁造型，保证基座的承重结构强度符合设计要求。随后完成上部悬臂结构的建模，悬臂末端设计有同轴安装孔，用于与外部构件实现铰接或固定连接，悬臂与基座的衔接位置采用三角形加强筋结构，通过筋特征命令生成过渡支撑结构，有效分散悬臂承重时的应力集中问题，提升构件整体的抗形变能力。建模过程中对所有圆角过渡特征进行精细化处理，按照工程图要求对锐边进行倒圆角操作，既符合铸件的生产工艺要求，避免铸造过程中出现应力开裂问题，也能提升构件的实际使用安全性。材质配置阶段选用铸铁材质，调整材质的粗糙度、金属色泽与反光参数，还原铸铁构件的真实表面质感，渲染阶段采用等轴测视角展示三维立体效果，同时搭配多视角二维投影视图标注关键尺寸与形位公差，清晰呈现构件的各部分尺寸精度要求。设计思路上充分考虑构件的实际使用场景，作为支撑类零件，在保证结构强度的前提下尽可能优化材料分布，去除非承重区域的多余材料，实现轻量化与结构强度的平衡，所有尺寸标注严格遵循机械制图国家标准，形位公差、表面粗糙度的标注符合铸件的常规加工精度要求，可直接用于后续的生产加工指导，也可作为机械设计教学的典型案例用于支撑类零件的建模参考。
