手动燃油泵结构设计与应用解析

　　在柴油发动机低压供油回路、小型燃油试验台以及野外无电源动力的燃油补给场景中，手动燃油泵常作为预供油与排气操作的核心部件出现。它不需要外接电源或气源驱动，仅依靠手部按压或旋拧动作即可在腔体内形成容积变化，完成燃油抽吸、加压与输送，尤其适用于发动机停机后管路进气时的人工排气，以及更换燃油滤清器后的系统充油作业。

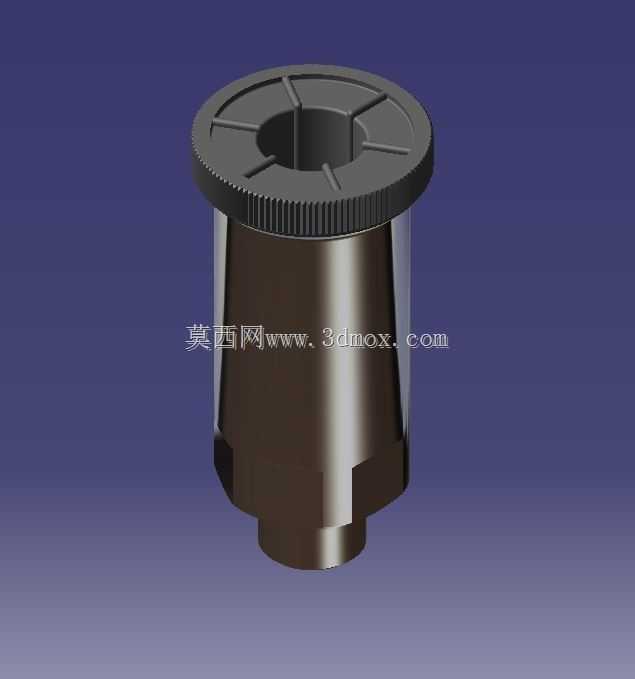

　　从结构形态看，该模型呈现出典型的立式柱塞式手动泵布局。上部为带径向防滑齿纹的操作头部，顶面开设内凹结构与多道辐条状凹槽，既可以增大手指或工具接触时的摩擦力，也能在受限安装空间内借助简单工具完成旋紧或按压操作。头部外缘的滚齿并非装饰特征，其齿距与齿高经过结构取舍，兼顾手动操作的触感与注塑或机加工成型的工艺可行性。中部筒体为主要承压腔体，外壁采用多边切面与圆柱面结合的形式，多边切面能够为扳手提供装夹受力面，避免装配时整体打滑，同时也可在安装座孔内起到周向定位作用。下部为直径收窄的出油或进油连接段，端部结构用于对接油管、接头或阀座，形成密封的燃油通路。

　　设计这类手动泵时，首先要明确其在系统中的功能边界。它并非持续运行的主输油泵，而是短时、间歇工作的辅助供油元件，因此腔体容积、柱塞行程与操作力之间需要平衡。若单次排量设计过大，虽然排气充油速度快，但所需按压力会显著上升，低温高黏度燃油工况下操作舒适性变差；若排量过小，则完成一次系统预供油需要多次动作，作业效率降低。模型中上部头部直径明显大于下部连接段，这种尺寸关系有利于在有限整体高度内获得较稳定的按压支撑面，同时让内部弹簧、柱塞与密封件拥有合理的布置空间。

　　安装边界方面，这类泵体通常通过下部螺纹或插接结构固定在发动机缸体、滤清器座或支架上。中部多边切面应与周围管路、线束和机体凸起保持足够的扳手空间，上部操作头则需暴露在人员可触及的位置，避免被覆盖件遮挡。若布置在发动机舱内，还需考虑与高温部件的距离，防止密封件长期受热老化；若用于移动加油设备，则应关注泵体轴线方向，确保手动施力路径顺畅，不会与机架发生干涉。模型外表面未设置复杂侧翼或悬伸结构，说明其设计倾向于紧凑安装，适合直接嵌入狭窄的油路集成座面。

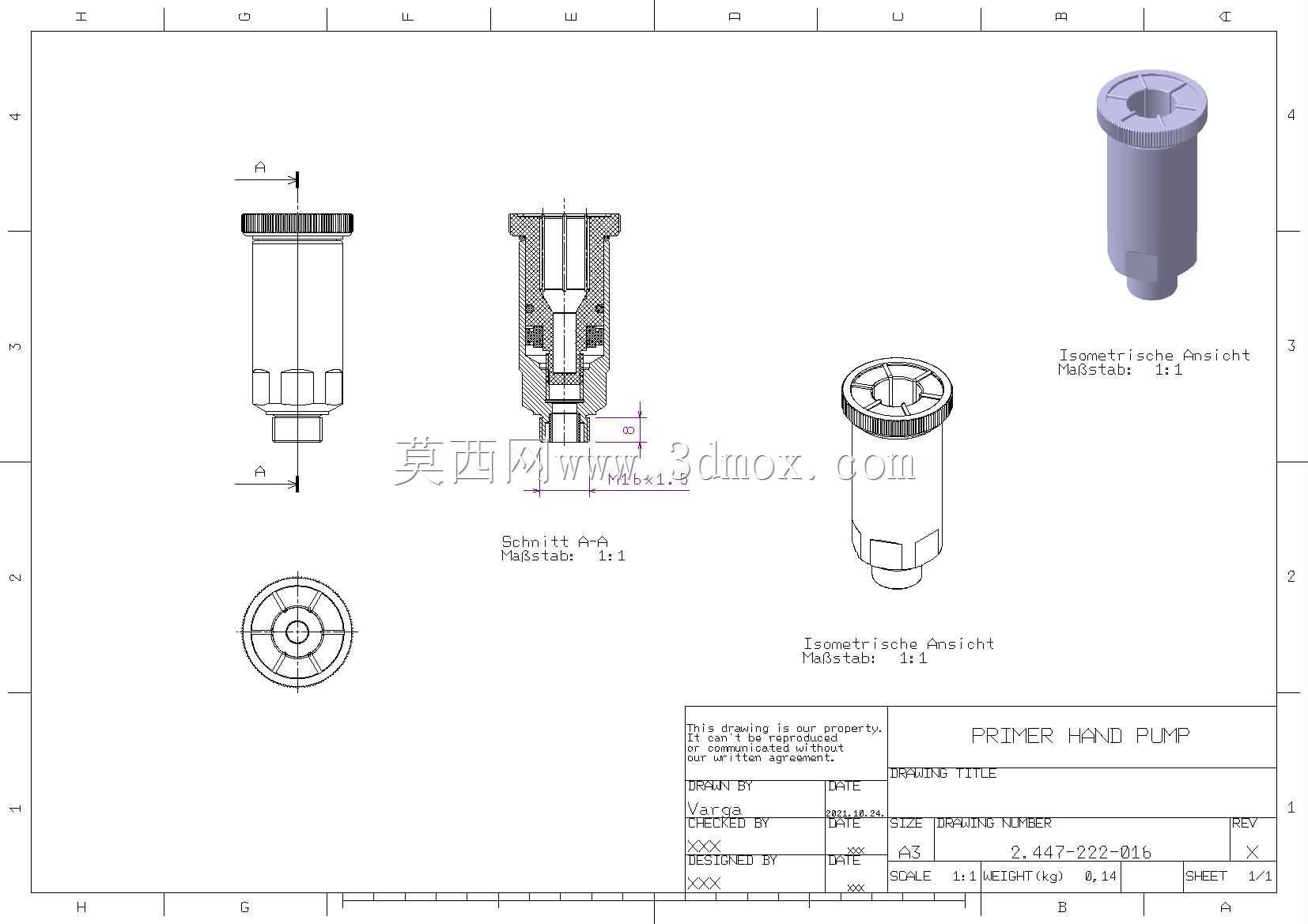

　　功能实现上，泵体内通常包含柱塞、复位弹簧、单向阀和密封件。按压操作头时，腔体容积改变，进、出油侧单向阀交替开闭，从而将燃油从油箱侧吸入并压送到高压泵入口。松开后，弹簧推动柱塞复位，为下一次吸油做好准备。模型对外部可见结构进行了完整表达，包括头部凹槽、筒体切面、底部连接端以及各段过渡圆角，这些几何特征直接关系到装配顺序和密封位置判断。筒体与头部之间的台阶面可作为轴向限位面，装配时与安装座贴合，控制泵体拧入深度；底部较小直径段则为接头密封预留空间，可配合O形圈或平垫片形成端面密封。

　　从选材与工艺角度看，外露筒体若采用金属件，通常需兼顾防锈与燃油相容性；头部若采用非金属材料，则要关注成型收缩对齿纹尺寸和内凹结构的影响。三维建模时，上部滚齿区域可通过阵列特征实现，但必须控制齿根圆角，避免应力集中；中部多边切面与圆柱面相交处应保留合理过渡，防止热处理或装配时产生裂纹。底部连接段的同轴度需要重点保证，因为它直接影响与阀座或油管的对中，若偏心过大，可能造成密封偏压、渗油甚至卡滞。

　　在实际维修与选型中，手动燃油泵的价值体现在快速建立初始油压。发动机长期停放后，燃油管路可能因温度变化形成气阻，此时反复操作手动泵，可使低压油路充满燃油并将空气排出，直到高压泵入口具备稳定油压。该模型的外形比例说明其适用于安装空间有限、操作频次不高但要求可靠的场合。结构设计者在引用此类模型时，应重点核对头部操作高度、扳手夹持尺寸、底部连接规格以及与周围件的最小间隙，而不能仅关注外观是否相似。对于设备维护人员而言，理解这些外部结构对应的内部功能，也能更快判断密封失效、阀片卡滞或弹簧疲劳等常见故障。
