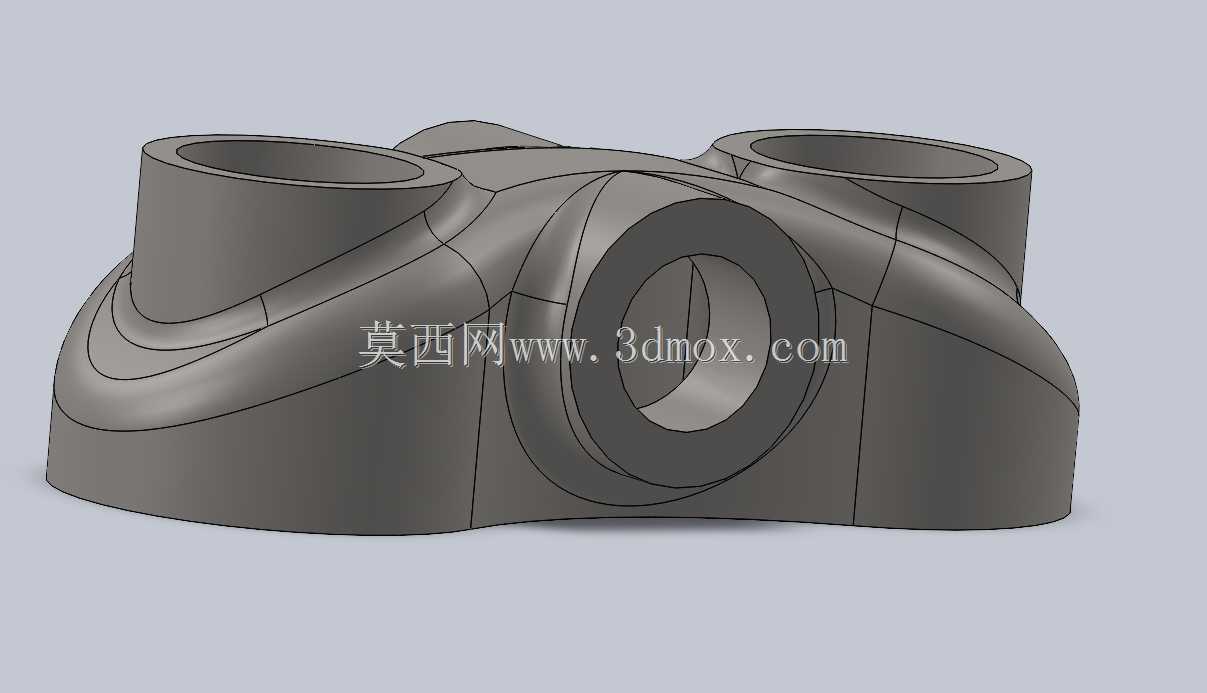

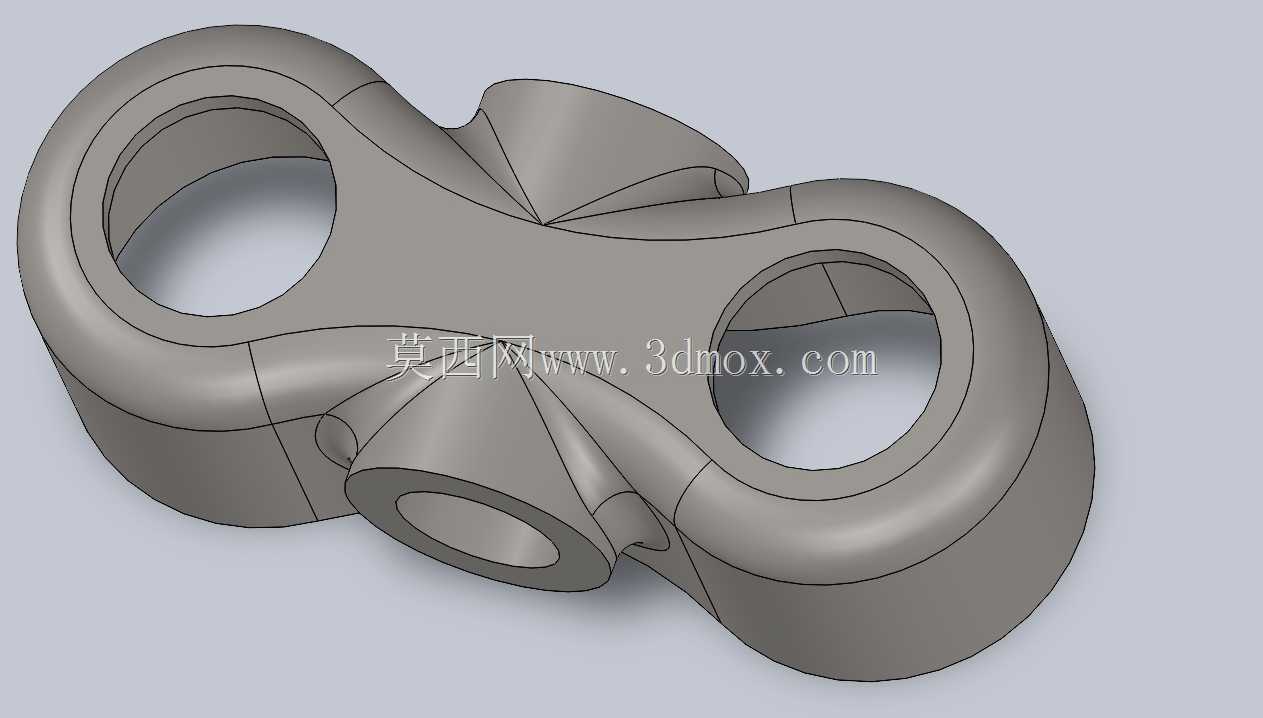

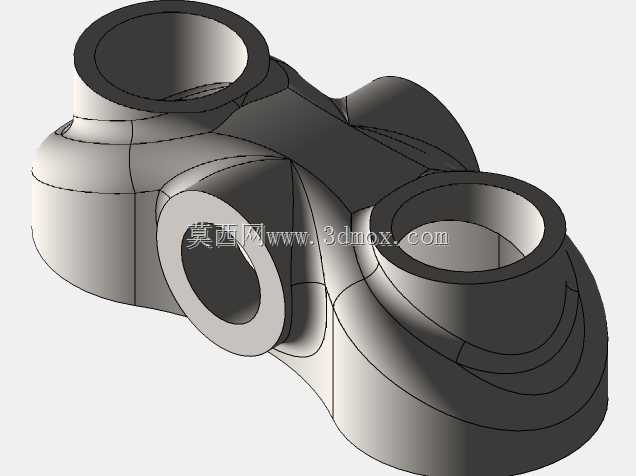

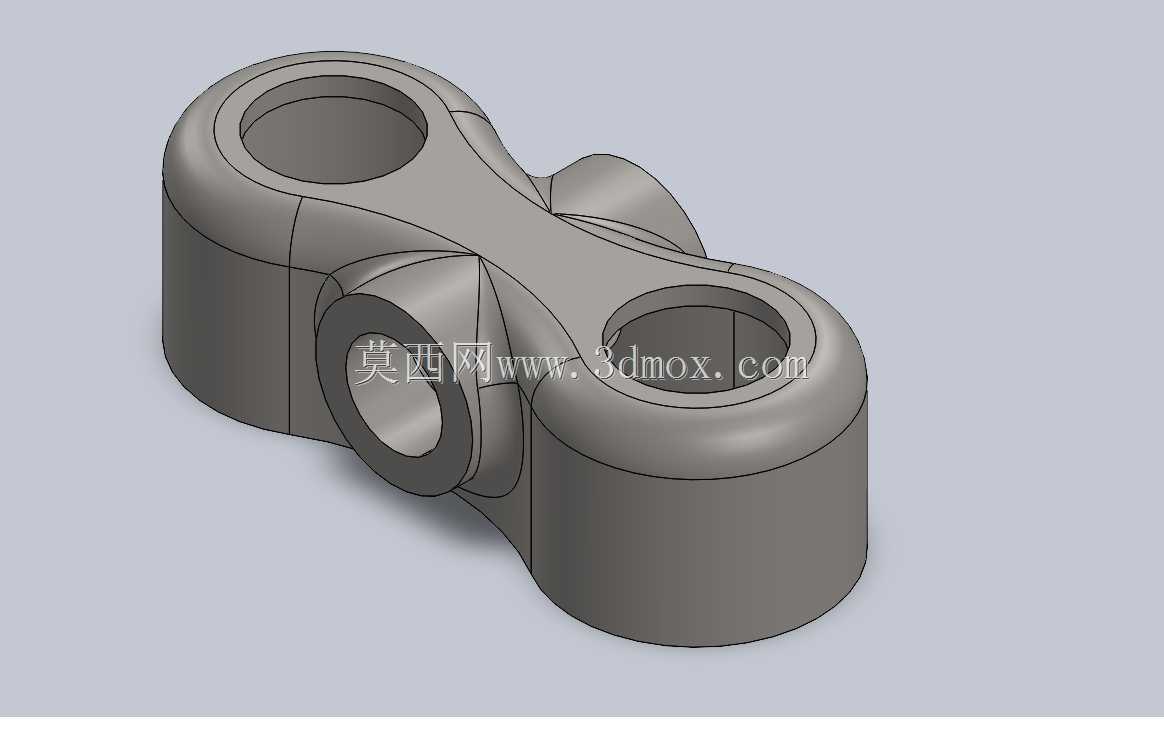

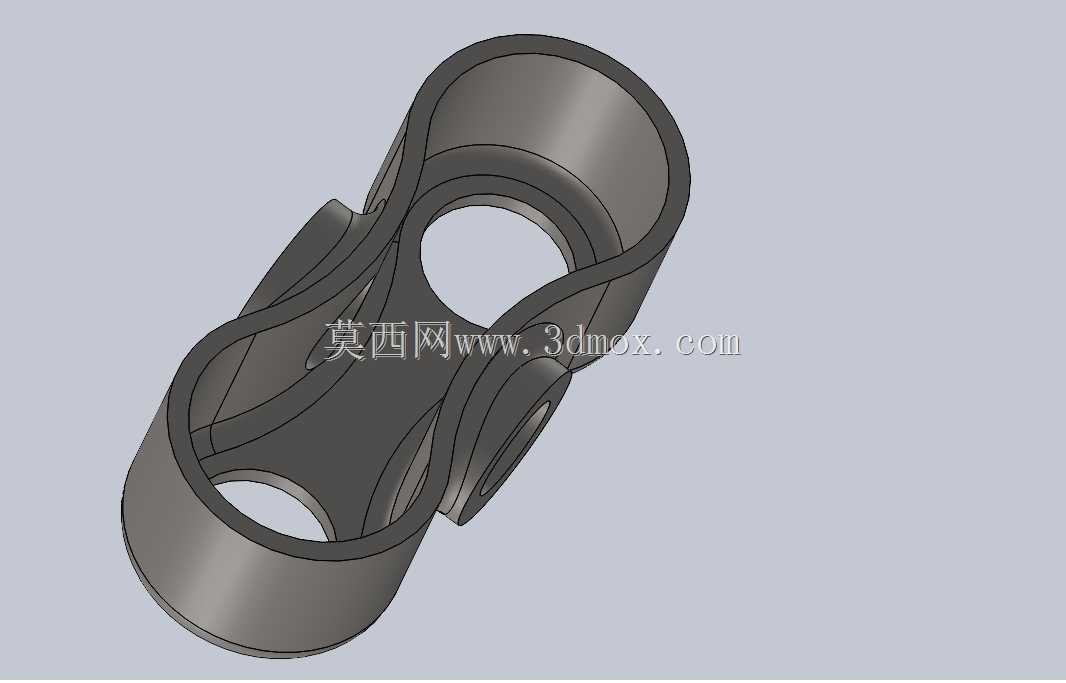

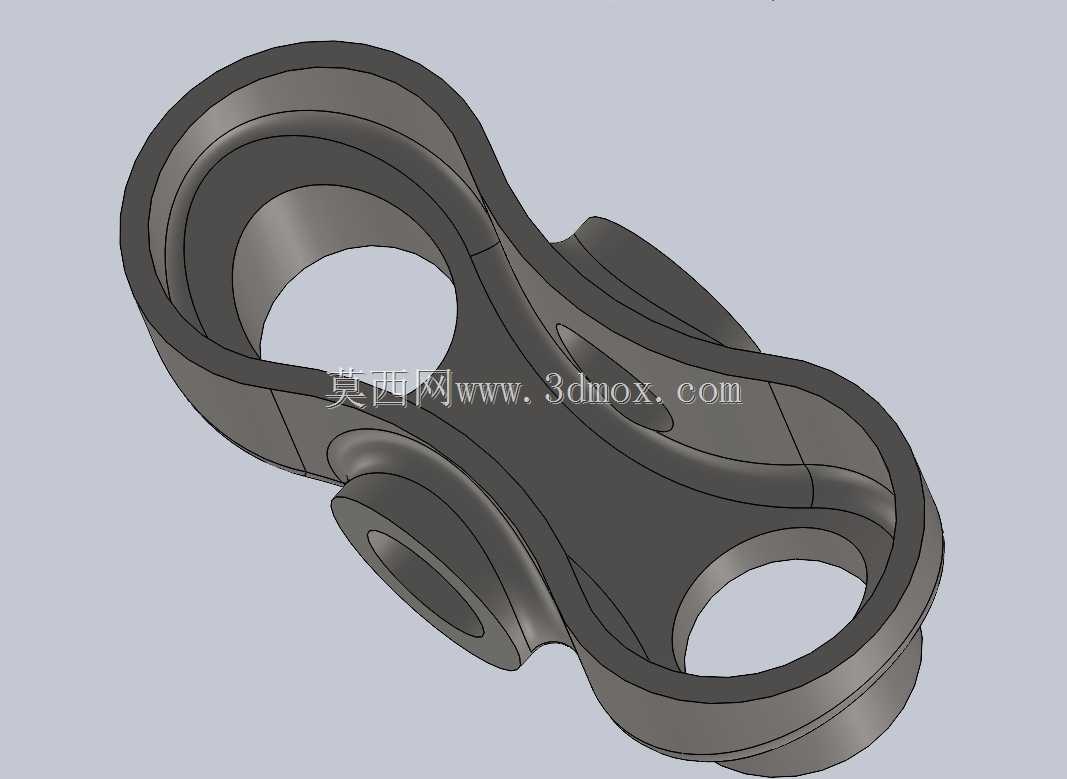

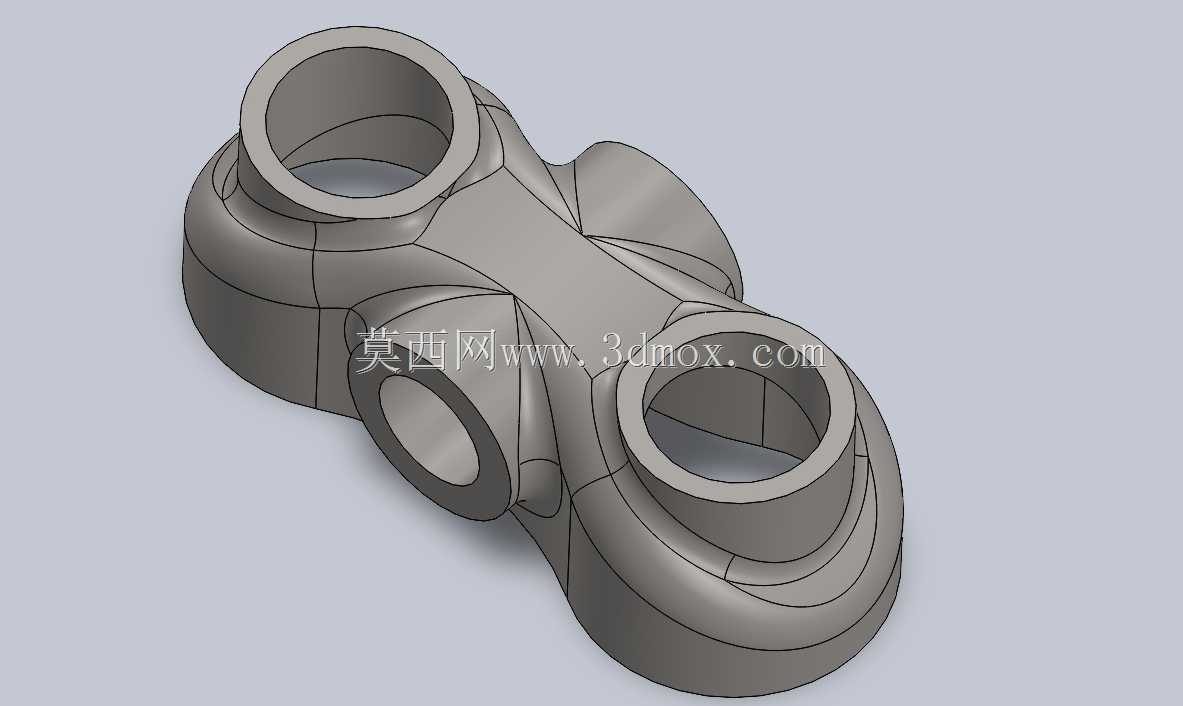

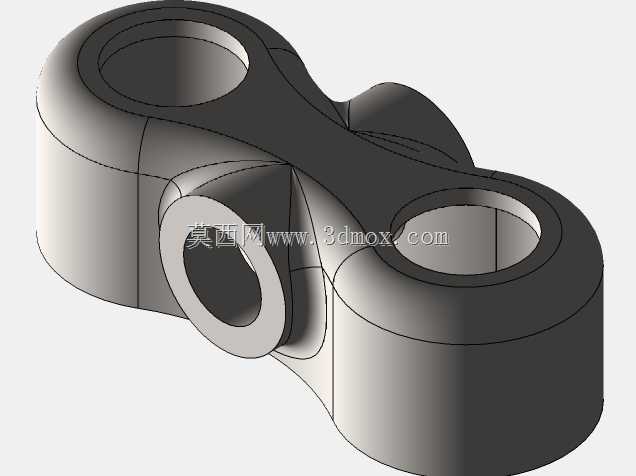

该构件属于传动系统里的铰接式连杆部件,核心作用是在两个存在相对摆动的轴系间传递拉力与小幅扭矩,常见于轻工自动化输送线的摆臂机构、小型工程机械的操纵连杆组、非标设备的同步联动结构中,也可作为改装类机具的拉杆转接件使用。构件主体采用两端大直径同轴套筒加中间收窄连接板的布局,两个主套筒内孔用于穿装铰接销轴,承担主要的径向载荷与交变拉压载荷;侧部突出的小轴孔为辅助铰接位,可用于连接复位弹簧、位置触发拨片或是次级联动杆,拓展构件的功能适配性。设计阶段优先校核了主套筒的壁厚与连接板过渡区域的应力分布,所有外轮廓转角均采用大圆角平滑过渡,避免热处理或长期交变载荷下出现应力集中开裂的问题;主套筒端面做了加厚凸边处理,既提升了销轴接触区域的耐磨冗余,
也能在销轴窜动时形成轴向限位的贴合面。中间连接板采用变截面流线造型,并非单纯为了外观优化,而是在保证整体抗弯截面模量的前提下削减非受力区域的材料余量,降低构件整体转动惯量,让机构高速往复摆动时的动态响应更平顺,减少不必要的惯性冲击。从安装边界来看,两个主套筒的中心距是核心安装尺寸,直接决定配套机构的运动行程与摆角范围,建模时需严格锁定该尺寸的公差带,否则会出现装配后机构卡滞、行程不足或是过位碰撞的问题;主套筒的外圆直径决定了构件摆动时所需的径向避让空间,在布局周边机架、管线时,需预留出不小于套筒外径加安全间隙的回转空间,避免运动过程中发生剐蹭。侧部小轴孔的轴线与主套筒孔轴线呈空间垂直布局,建模时需保证两轴线的垂直度公差,
否则辅助连杆装配后会出现别劲、磨损加快的情况。主套筒内孔可根据实际工况选配自润滑轴套或是滚针轴承,孔位两端预留的卡簧槽可用于轴向固定轴套,防止其在往复摆动中发生窜动;构件整体可采用锻造后精加工的工艺成型,也可采用高强度球墨铸铁铸造成型,适配不同载荷等级的使用场景。在三维建模过程中,优先绘制两个主套筒的基础圆柱特征,再通过放样特征生成中间的连接腹板,随后添加侧部辅助凸台与轴孔,最后统一对所有锐边进行倒圆角处理;建模时需注意各特征间的壁厚均匀性,避免出现局部壁厚过薄导致的强度不足,或是局部壁厚过大引发的铸造缩孔缺陷。该构件的受力形式以交变拉压为主,工作过程中连接板区域会承受周期性的弯曲应力,因此在结构细节处理上,
主套筒与腹板的衔接处采用了渐变加厚的过渡结构,而非直角搭接,能有效分散应力流,降低疲劳失效的概率。实际选型应用时,需根据配套机构的最大工作拉力、摆动频率、销轴材质来确认构件的材质与热处理要求,重载工况下可选用合金结构钢并做调质处理,轻载低速场景下也可采用工程塑料注塑成型,降低生产成本与运行噪音。
