木制集装箱式数据中心40机架结构

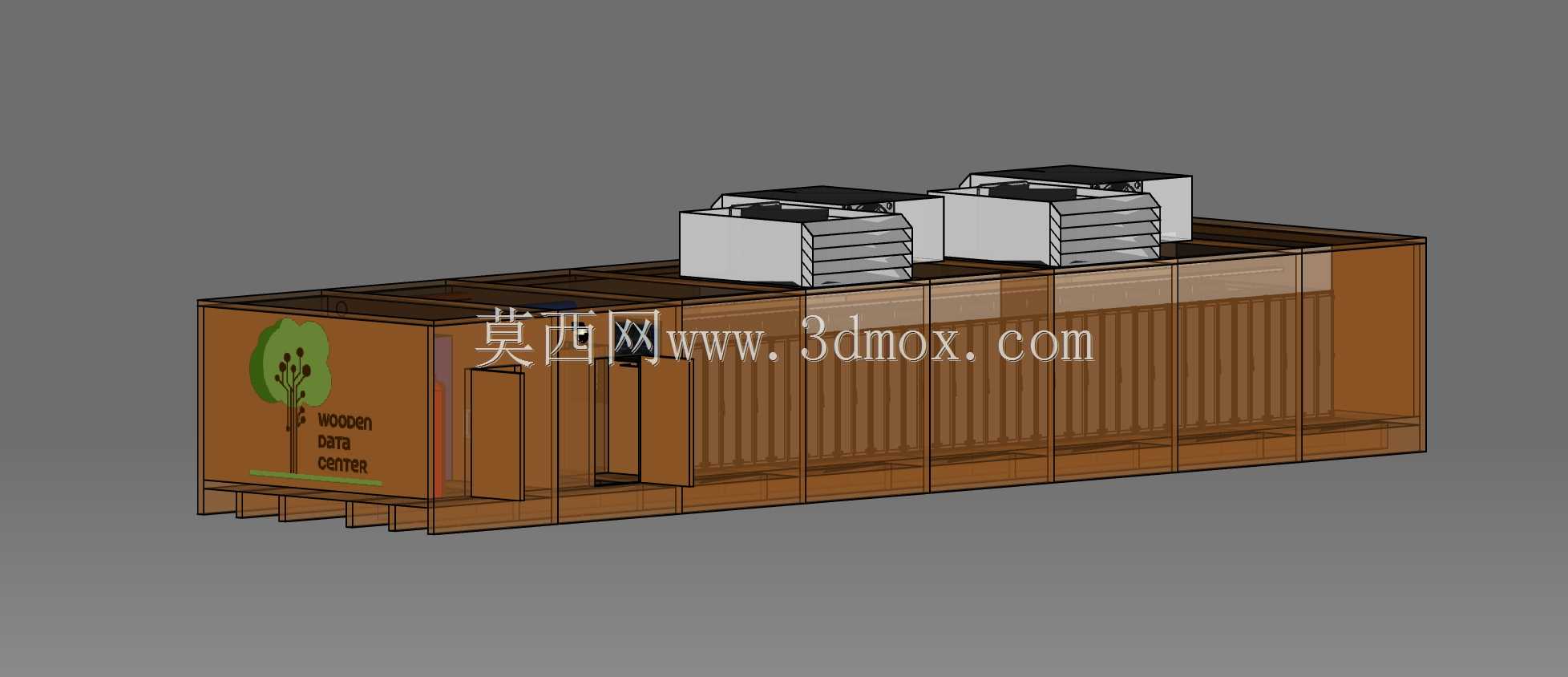

　　这套模型呈现的是一种以工程木材为主体围护结构的预制化数据中心方案，整体采用标准集装箱式运输与部署逻辑，内部按40个机架的容量进行排布，适用于园区边缘节点、临时算力扩容、低碳示范项目以及对建设周期要求较紧的机房场景。与传统钢壳集装箱相比，木制外壳在建模时需要重点处理CLT正交胶合木板的层叠构造、板件拼接缝、竖向龙骨与外部饰面板之间的关系。模型将箱体拆分为8个CLT模块，每个模块在宽度方向承担独立的结构分区，既便于工厂预制，也能在现场通过螺栓和隐藏连接件快速合拢。设计时不能只把木材当作装饰层，CLT板材本身参与整体刚度，侧壁、底板和顶板的厚度需要结合机架满载重量、吊装工况以及运输振动进行校核。

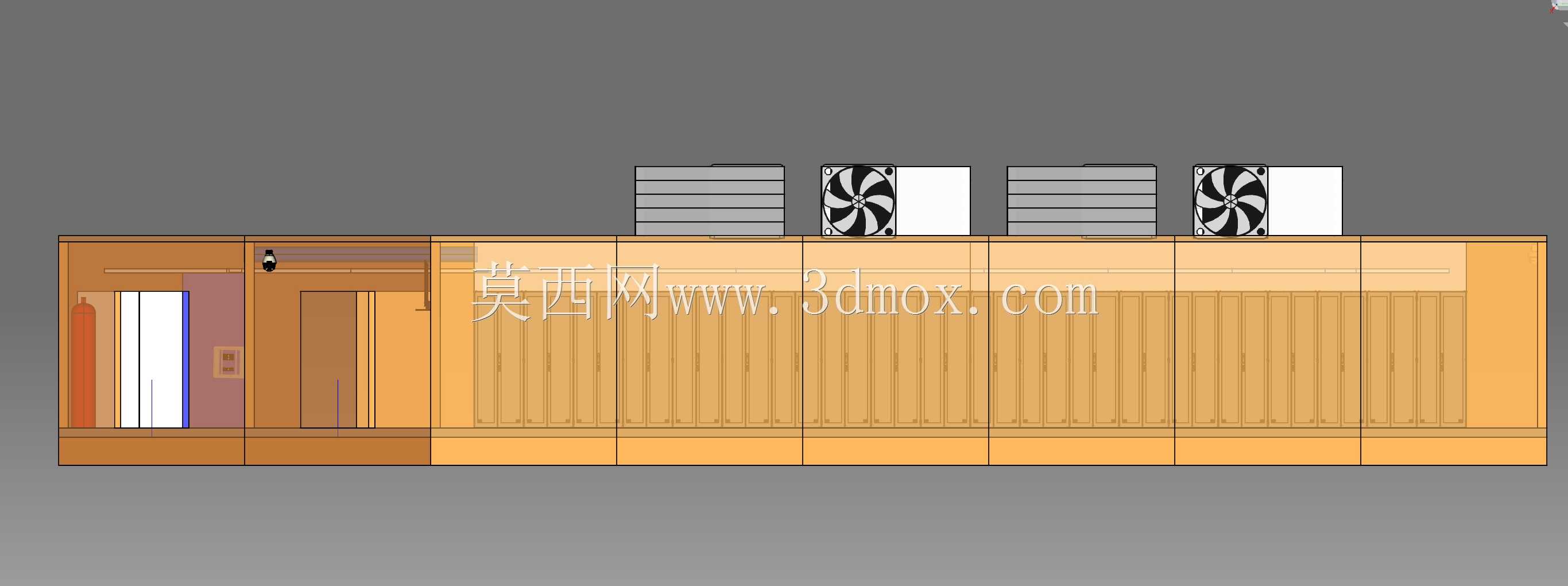

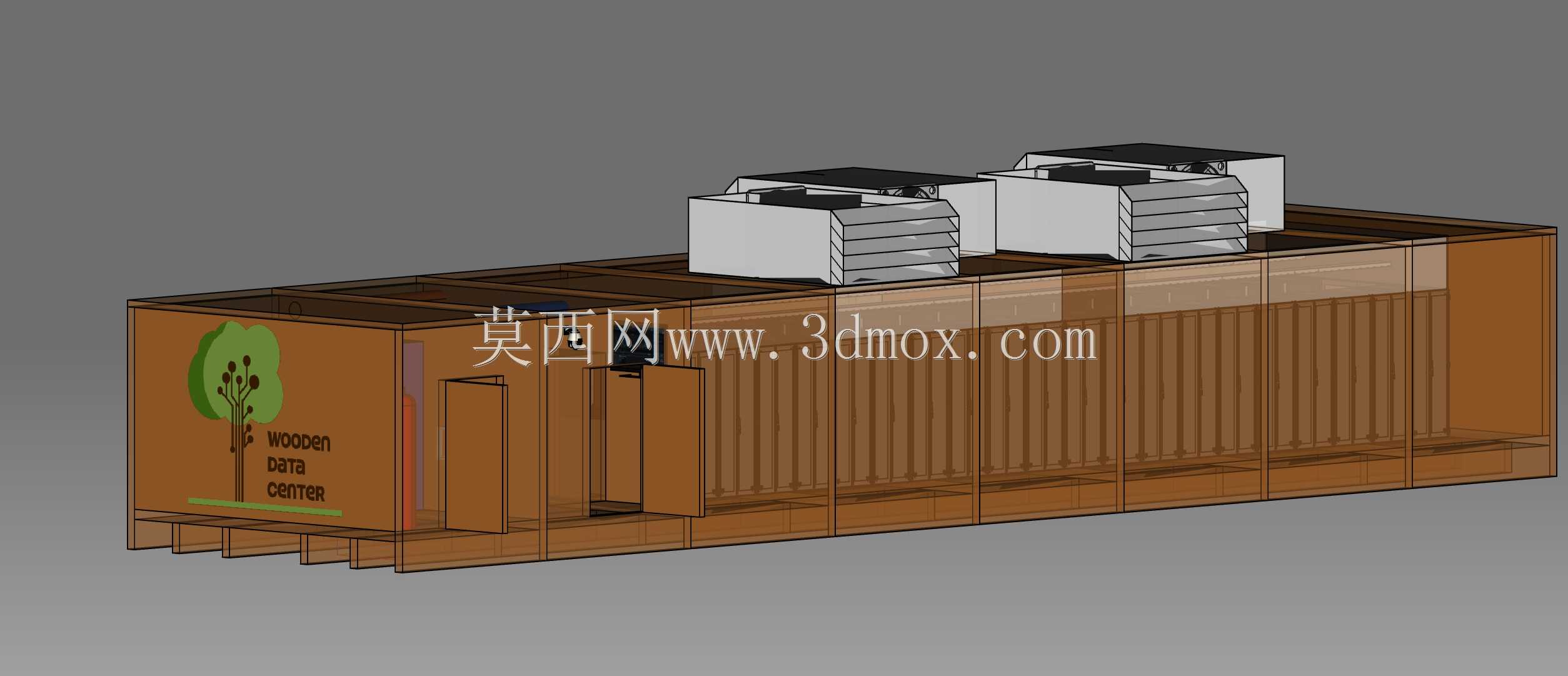

　　顶部布置的两台间接自由冷却器是整机制冷的核心。模型中可以看到冷却器与箱体顶板之间留有检修间距，出风口向上，换热盘管、风机段和下部接管区域分层明确。对于结构工程师而言，顶部设备的荷载必须通过箱体主立柱向下传递，不能直接落在顶板饰面上；顶板还需预留防水翻边、冷凝水排水坡度以及维护人员通行的防滑通道。80kW制冷量对应40机架属于较高密度部署，冷通道封闭在模型中以透明围护件表达，便于观察气流组织：机架面对面排列，冷风由通道内送入设备前端，热风从机架后部回到冷却器回风侧，减少冷热混风。箱体内部尺寸按40机架排布确定，机架采用52HE规格，宽度方向预留800毫米操作维护空间，深度方向按1200毫米机架及走线、桥架空间综合控制。

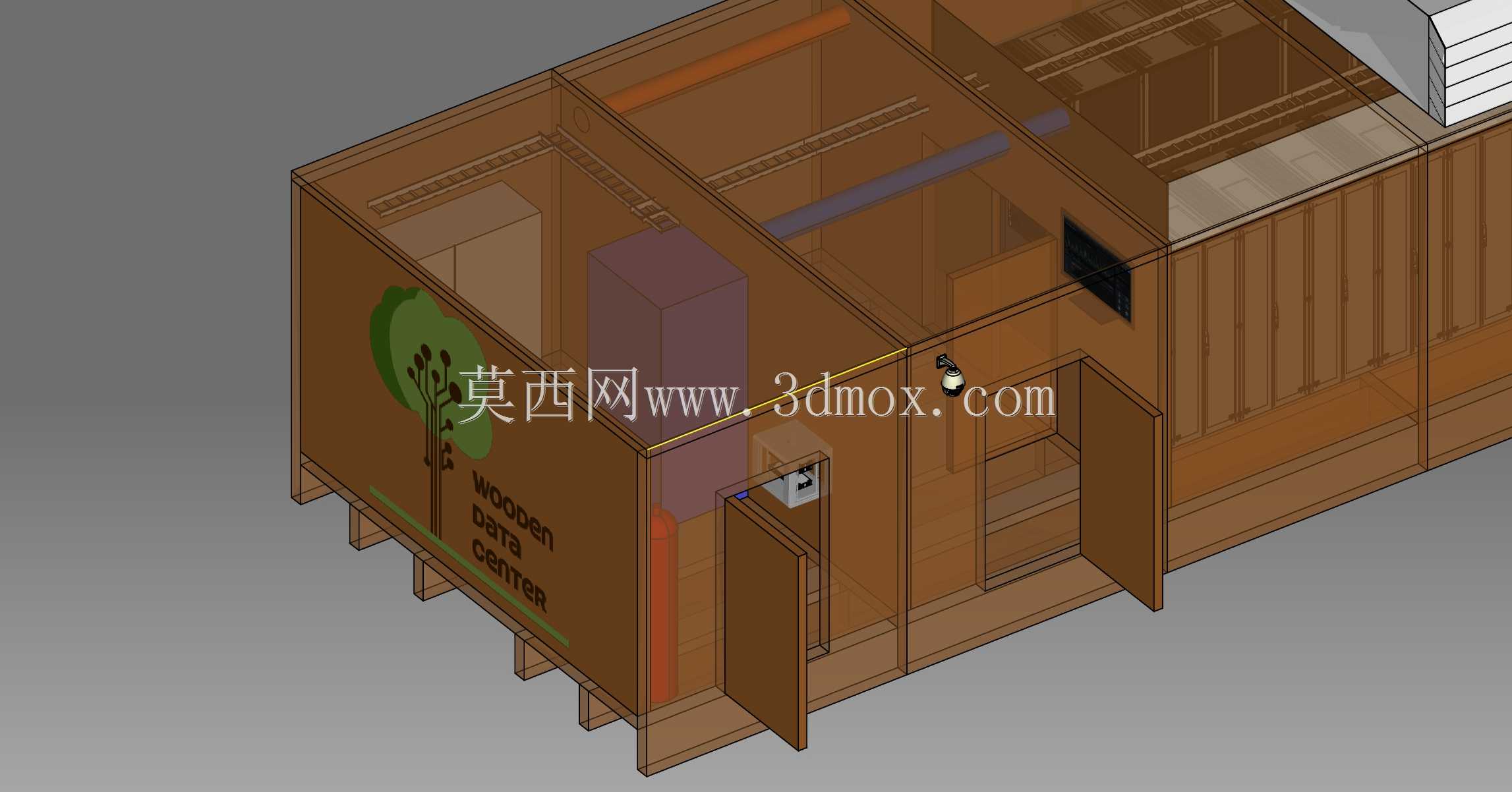

　　建模时需要把机架安装底座、地面找平件、电缆下走线槽和消防管路同时纳入，否则后期会出现管线与机架支腿干涉。UPS系统按10分钟后备时间配置，电池柜或电池模块在模型中靠近主配电区域布置，缩短直流母线路径。主配电柜位于冷通道端部或箱体一侧，进线孔、母排走向、维护开门距离都要在三维中提前核对。电池区域重量集中，底板需局部加强，并考虑通风与温控探测。安全壳和监控系统覆盖温湿度、漏水、烟感、门禁及视频点位，模型中以简化器件表达安装位置，走线沿顶部桥架或侧壁线槽汇集至监控柜。消防系统采用气体灭火或细水雾方案时，瓶组站通常设置在端部独立隔间，喷头布置需避开冷却器风机正压区，喷嘴覆盖半径与机架高度匹配。木制箱体的防火设计是重点，除了消防系统本身，

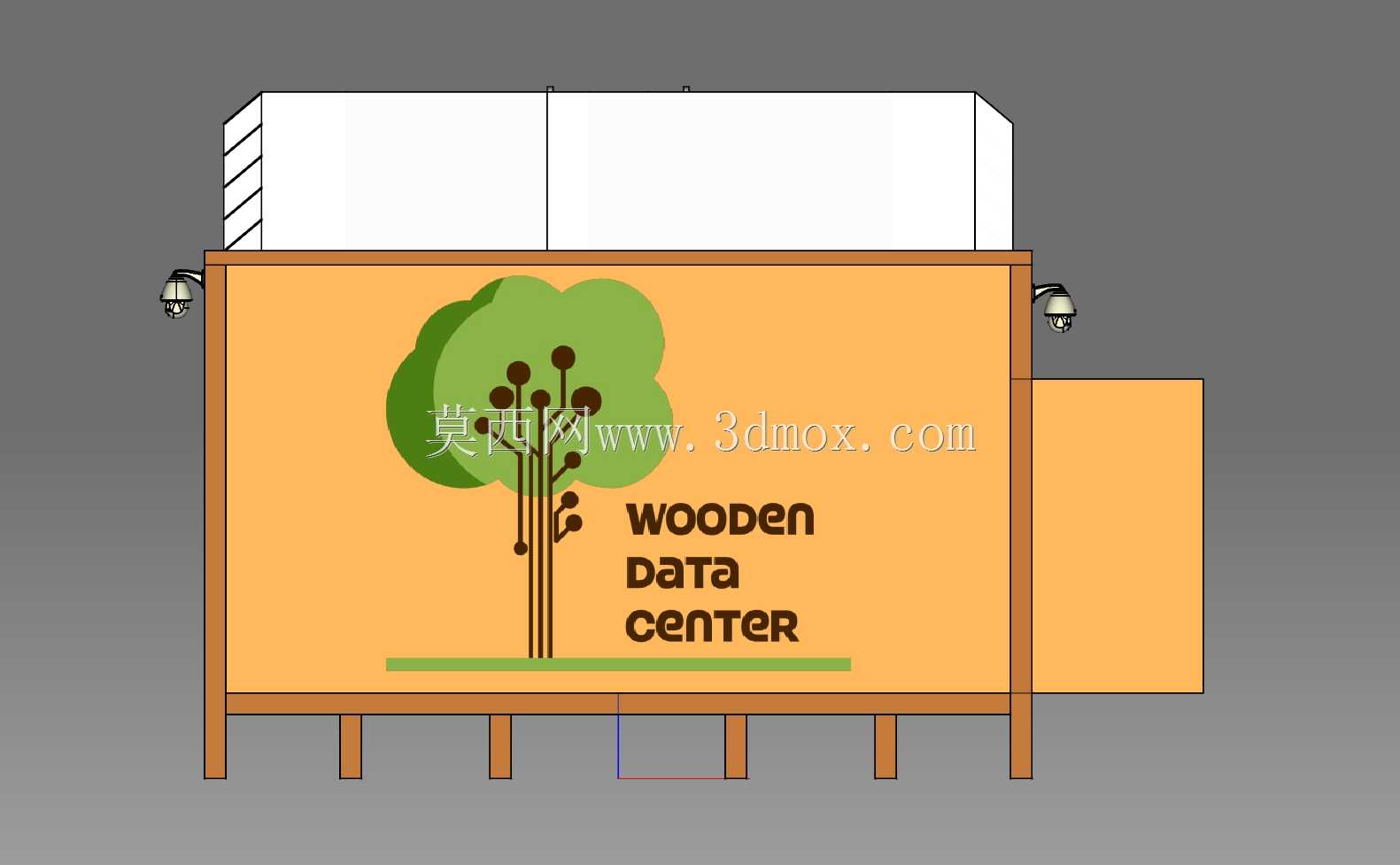

　　CLT板材表面可考虑防火处理，电气线路穿板处必须设置阻燃套管和封堵，模型中应体现检修门、排烟口与防火分隔。从安装边界看，整机外形需满足公路运输限界，角件位置与标准集装箱一致，方便吊装和锁固。现场基础可采用条形混凝土墩或可调节支腿，箱体就位后连接外接电源、冷却水或干冷器管路、网络进线以及接地系统。顶部冷却器与箱体可在厂内预组装，也可现场分体吊装，取决于运输高度限制。模型把外部木纹侧板、端部标识树图案、顶部设备罩壳和底部支撑结构都做了区分，便于渲染时表达材质，也方便结构专业据此抽取板件清单、连接件位置和维护开口。对于三维建模人员，这类项目的难点不在单件造型，而在于多专业协同：机柜布局决定气流和配电，制冷设备决定顶板荷载与外形高度，消防和监控决定管线走向，木制模块划分决定运输与装配顺序。通过该模型可以直观校验机架间距、通道宽度、设备开门、顶部维护空间以及管线交叉，为预制化数据中心的结构深化和现场安装提供清晰依据。
