改装式集装箱模块化数据中心结构

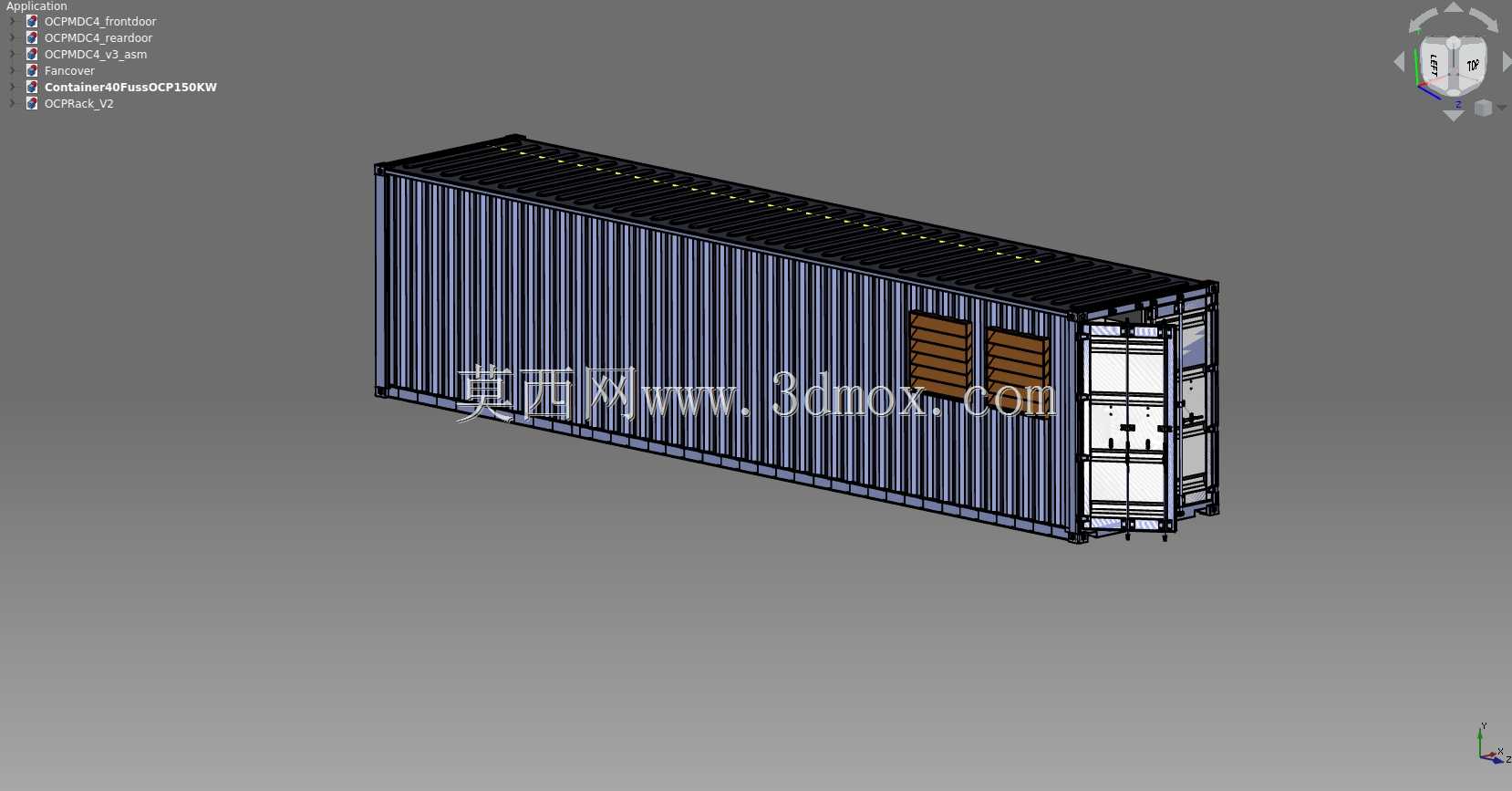

　　该方案以标准40英尺ISO集装箱作为外部承载边界，将传统固定式机房拆解为可运输、可吊装、可快速部署的机电一体化单元。箱体保留集装箱原有的角件、侧墙波纹板、门框和底架结构，便于通过标准平板车、港口吊具和集装箱锁固装置完成转运与现场固定；内部则根据OCP服务器机架的布置需求重新划分冷热通道、维护空间和进排风路径。对于野外作业营地、临时算力扩容点、园区边缘计算节点或灾后恢复场景，这种结构能够显著减少土建施工量，把现场工作重点转移到供电接入、网络连通和水平校准上。

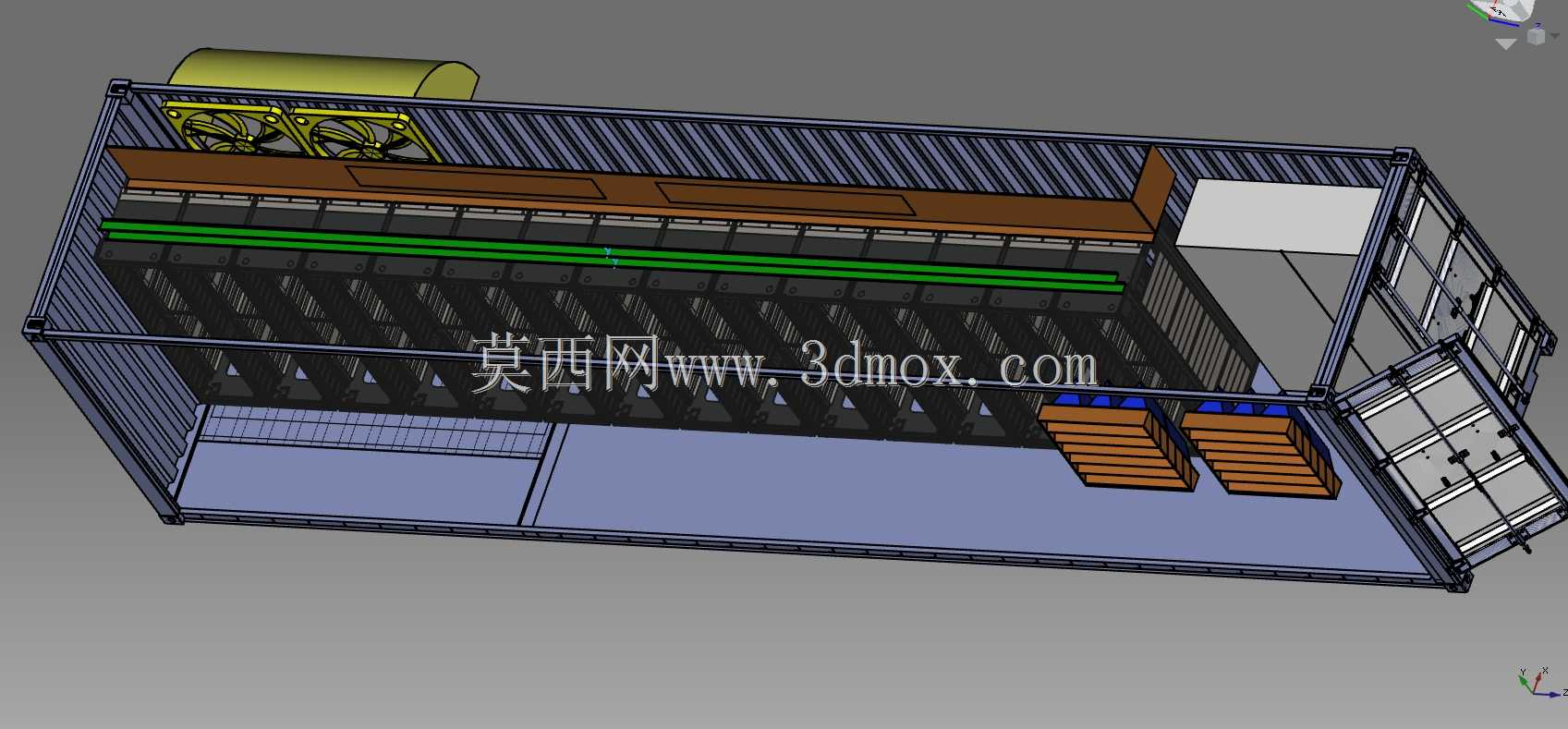

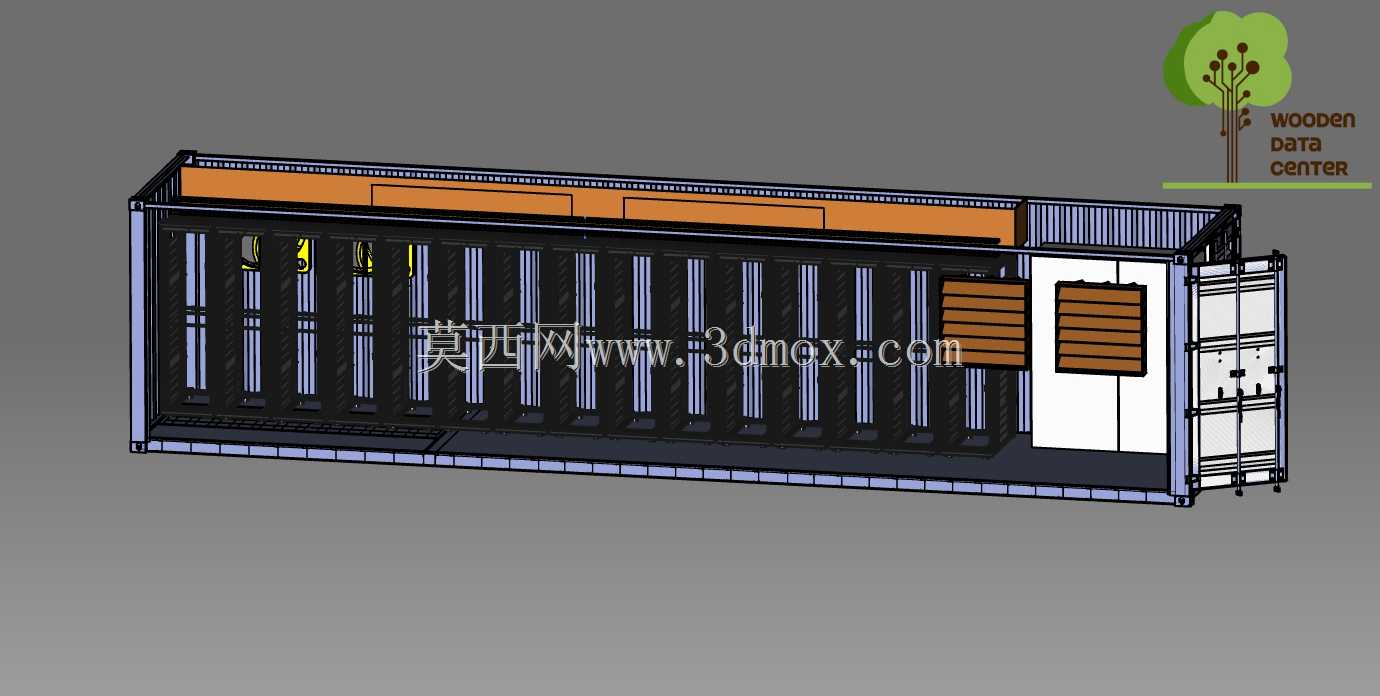

　　设备内部沿长度方向布置15个OCP V2机架位，机架与箱体侧壁、端门之间预留检修距离，正面形成统一的冷通道或设备操作面。服务器、交换机、配电单元和线缆管理件按机架列安装，顶部设置走线空间和分隔挡板，避免动力电缆、信号线束与气流组织相互干扰。靠门区域保留进出通道，门板在开启后可满足设备更换和人员巡检需要；箱体端部的封闭面板用于安装进风过滤、导流或维护门，使气流能够按设计方向穿过机架。

　　散热设计是该结构的核心。方案采用自由冷却思路，通过箱体开口、导流通道和风扇设置，让外部低温空气直接进入设备进风侧，吸收服务器热量后从热侧排出，从而减少对精密空调和压缩制冷的依赖。机架列上方的封闭顶板、侧面挡板和端部墙体共同约束气流路径，防止冷热空气在箱内短路。对于高密IT负载，这种直接风侧冷却方式对风量、压差和防尘防雨要求较高，因此在结构建模时需要同时校核进风面积、排风面积、风扇安装位、过滤装置维护空间以及机架背面热通道的截面尺寸。

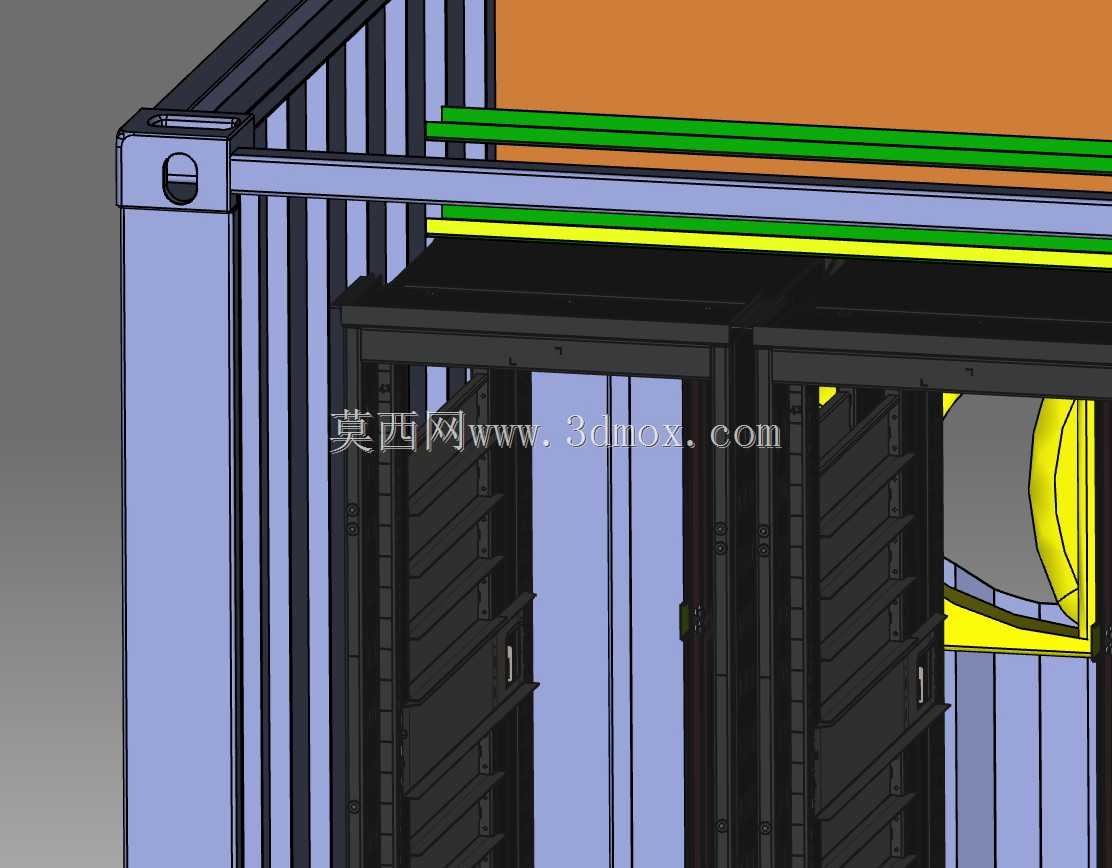

　　从结构设计角度看，集装箱并非简单外壳。底架需要承受机架、服务器、蓄电池或配电设备的集中载荷，地板支撑点应与机架支脚对应，必要时增加补强梁或预埋安装板。侧壁波纹板在运输中提供整体刚度，但在开设大面积通风口后会削弱局部承载能力，开口周边需要通过框型梁、折边板或焊接加强件恢复强度。顶部构件除遮雨和密封外，还要考虑吊装、走线、照明和消防探测元件的固定方式；角件区域则应保持完整，以保证堆码、起吊和扭锁固定的兼容性。

　　安装边界方面，外部轮廓遵循40英尺集装箱的运输限制，适合常规集装箱物流系统；现场放置时需要平整硬化地面或条形基础，并在四角承载区设置垫板以分散载荷。箱门开启半径、端部维护距离、侧面进排风空间都应在总平面布置中预留，不能只按箱体外形计算占地。供电接入位置通常靠近端部或侧下区域，弱电进线与强电走线应分槽布置；若配置消防、照明、监控和漏水检测，还需在顶部和立柱处预留安装孔位与走线通道。

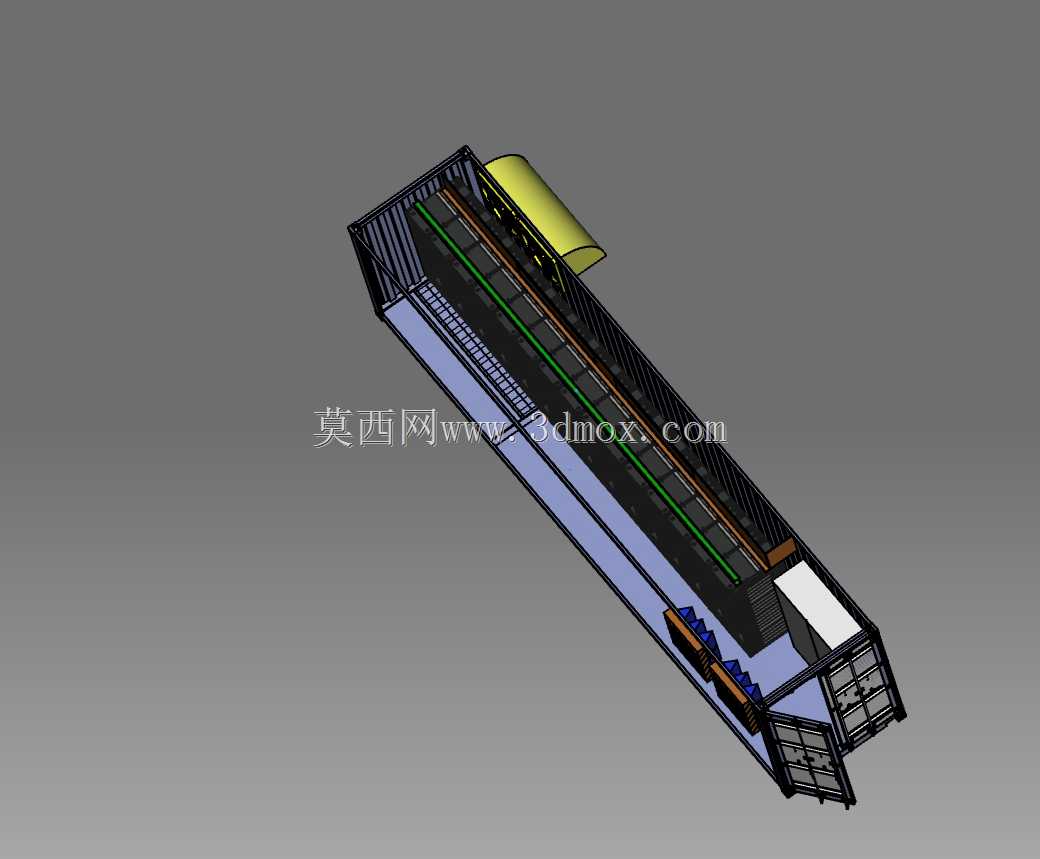

　　三维建模时，可将模型拆分为箱体骨架、围护板、门组件、机架列、顶部挡板、端部导流墙、走线槽和通风附件等若干子装配。这样既能表达整机布局，也便于后续根据不同气候区调整保温层、过滤墙、百叶或排风风扇位置。机架间距、门板开启、设备抽拉和人员通行应作为干涉检查重点，尤其是服务器导轨拉出状态、端门90度开启状态以及风扇维护状态，都需要在装配空间中逐一验证。

　　该类产品的价值不在于把服务器简单放入集装箱，而在于在有限的标准运输尺寸内同时解决承载、散热、布线、维护、密封和快速部署问题。模型中可见的机架排列、顶部封闭板、端部维护门和侧墙结构，反映的是从固定式机房向预制化、模块化算力基础设施转变的工程思路。设计者需要在集装箱强度、IT设备密度和冷却效率之间取得平衡，使箱体到场后能够以最少的现场改造投入运行。
