70平方双孔长圆孔铜管接线端子

　　该零件属于大截面电缆与设备母排之间的过渡连接件，常见于配电柜、变频传动、储能系统、工业电源、电机接线盒以及需要70mm²铜芯电缆固定的场合。其作用不是简单地把导线夹住，而是通过压接管部将多股铜线压实成一个稳定的导电整体，再利用平板法兰面上的两个安装孔与螺栓、螺母或螺柱形成可靠的机械压紧和电流通路。相比单孔端子，双孔布置在振动设备、机车电气、大功率控制柜中更有优势：两个紧固件共同承担拉脱与扭转载荷，接触区域不易因热胀冷缩或微动磨损而松动，长圆孔则给现场安装留出了调节余量。

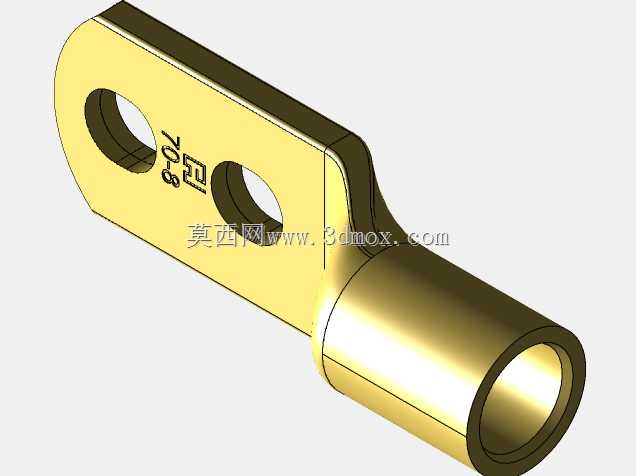

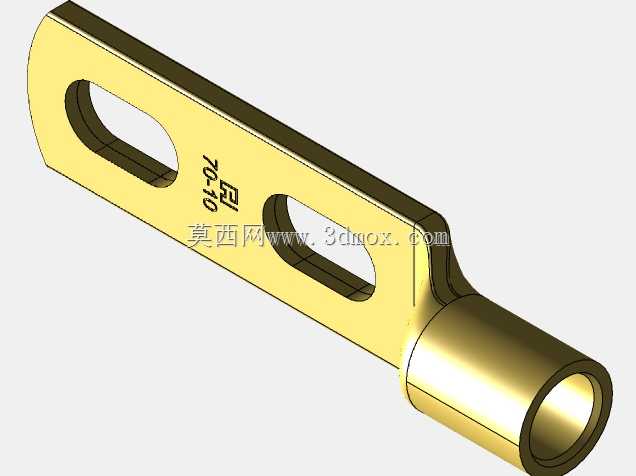

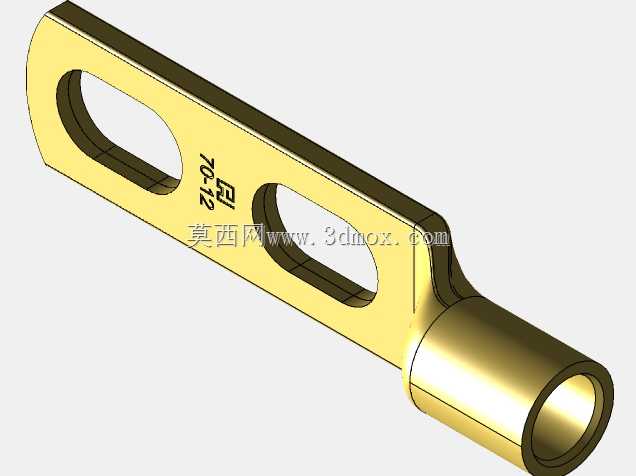

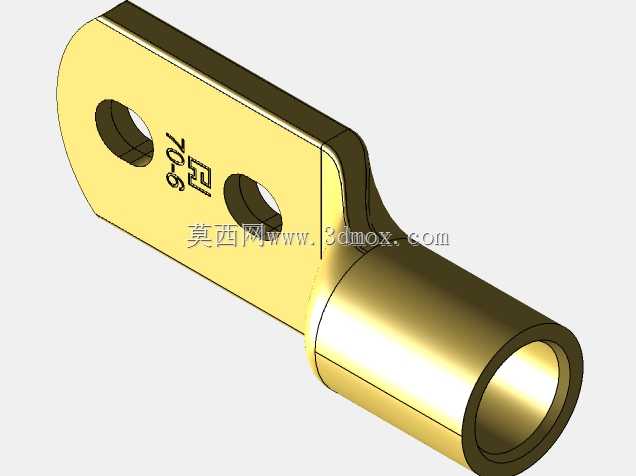

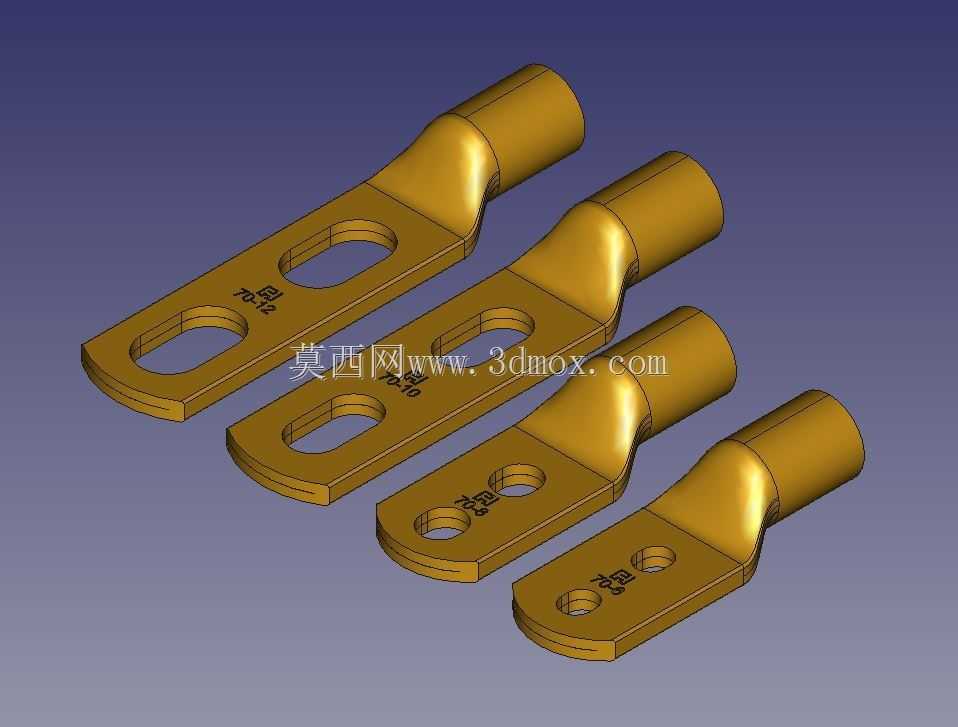

　　从结构上看，零件由圆筒形压接段和扁平连接段组成。圆筒部分用于套入剥除绝缘层后的电缆导体，压接后依靠金属塑性变形抱紧铜线；扁平段经过展宽和弯折过渡，形成与母排贴合的安装面。图中不同规格的差异主要体现在法兰长度、孔间距以及孔形上，其中长圆孔的设计尤其值得注意。它允许螺栓中心距在一定范围内偏移，当现场母排孔位存在累计误差、不同批次设备安装面略有偏差，或维护更换时遇到旧孔位磨损，长圆孔能够降低配钻、扩孔的概率。对于需要快速拆装的试验台、临时供电柜和成套设备出厂调试，这种孔形比严格圆孔更实用。

　　设计时需要同时考虑导电截面、压接强度和安装边界。圆筒内径应与70mm²电缆导体外径匹配，过松会造成压接后填充实度不足，过紧则穿线困难并可能切伤铜丝。管壁厚度不能只按理论导电面积选取，还要兼顾压接钳口压合后材料流动、端部圆角以及弯折处的成形极限。平板段宽度需覆盖长圆孔周边的承压面积，避免螺栓拧紧时铜面局部压溃；厚度则影响接触刚度和电流密度，过薄会在热循环后出现松弛，过厚又会增加材料成本并使折弯过渡区应力集中。

　　弯折过渡区是这类端子的关键部位。圆筒与平板并非直角拼接，而是通过平滑的弧面逐渐展开，使压接后的电缆轴线与母排表面保持合理距离。该过渡段既要避免形成尖锐折痕导致裂纹，也要控制整体高度，防止端子装入接线腔后与外壳、相邻相线或绝缘隔板干涉。实际选型时，除了核对电缆截面积，还应确认螺栓规格、母排厚度、接线腔净空以及折弯方向。若空间狭窄，端子平板过长可能顶住绝缘罩；若多相并排安装，法兰宽度过大则会造成相间距离不足。

　　接触面的平直度直接影响接触电阻。理想状态下，平板段底面应与母排均匀贴合，长圆孔周边不能有明显翘曲。冲压或锻造后产生的残余应力可能使板面轻微弯曲，因此在批量生产中通常需要校平，并在表面做镀锡或钝化处理，以降低氧化和电化学腐蚀倾向。铜材本身导电性能好，但在潮湿、含硫或不同金属接触环境中容易变色或产生腐蚀层，镀层不仅改善可焊性和抗氧化性，也有利于长期保持较低的接触温升。

　　压接工艺决定端子最终性能。压接位置应位于圆筒段有效长度内，压痕数量和深度需与电缆截面、筒壁厚度及模具匹配。压接过轻会导致拉脱力不足，电缆在受拉时脱出；压接过重则可能使筒壁开裂、铜丝被切断，或使平板段因材料牵连而变形。完成压接后，圆筒端部不应露出过长裸铜，平板安装面也不应出现明显扭曲。对于大电流回路，还可在装配面涂覆导电膏或抗氧化剂，以减少空气进入接触界面后的氧化影响。

　　从三维建模角度看，这类零件看似简单，却很适合练习实体建模中的折弯、展开、孔位阵列和局部圆角控制。建模时不宜只做外观相似，而应把工程约束体现出来：圆筒段与平板段之间的过渡曲面要连续，长圆孔中心距、孔端半圆直径、板边距离和压接段长度应符合可制造性要求。若用于数字样机，还需把端子安装后占用的包络空间纳入检查，特别是螺栓头、垫圈、电缆弯曲半径和绝缘护套厚度。很多电气柜干涉问题并非出在端子本体，而是忽略了接线后电缆的最小弯曲半径和螺栓头部高度。

　　在设备维护中，双孔长圆孔端子也有实际价值。当母排表面已有烧蚀痕迹或旧孔位不适合继续使用时，长圆孔可让新的压紧位置略微偏移，避开损伤区域；两个螺栓则使接触压力分布更均匀，减少单点松动导致的发热。对于经常承受启停冲击、热循环和外部振动的回路，这种结构比单孔圆孔端子更稳妥。选型时仍需注意，孔位调节量不能无限放大，长圆孔过长会削弱平板截面，也可能使垫圈部分悬空，反而降低压紧效果。

　　总体而言，该模型对应的是一种面向70mm²铜缆的双孔长圆孔压接端子，其核心价值在于把可靠导电、机械固定和现场容差结合在一起。结构设计围绕压接段、过渡段、法兰面和安装孔四个区域展开，任何一个区域处理不当，都会在温升、拉脱、安装干涉或长期振动中暴露问题。对结构设计和电气选型人员来说，理解这些边界条件比单纯获得一个外观模型更重要。
