50平方双孔长圆孔管压接端子

　　这类零件本质上是电缆与螺栓固定点之间的过渡连接件，常见于配电柜母排连接、大功率设备电源进线、电池组汇流、电机接线盒以及需要大电流导通的工装系统。现场施工时，导线端部剥除绝缘层后插入管状压接区，再用对应规格的压模进行六边形或围压成型，使铜线束与管壁形成紧密接触；平板侧则通过紧固件压接到铜排、接线柱或设备端子面上。与单圆孔端子相比，双法兰孔结构的价值在于能够适应两种孔距，或者在同一安装面上提供更稳定的压紧分布，降低单孔固定时端子绕螺栓转动的风险。长圆孔的加入进一步放宽了孔位公差，对母排孔系加工偏差、不同批次接线柱位置偏差以及维修替换场景都更友好。

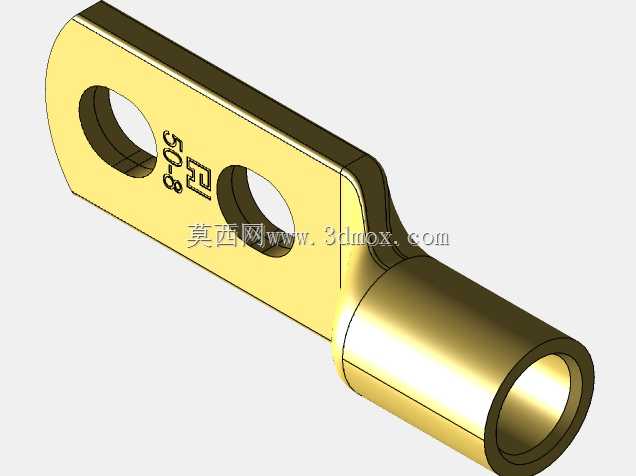

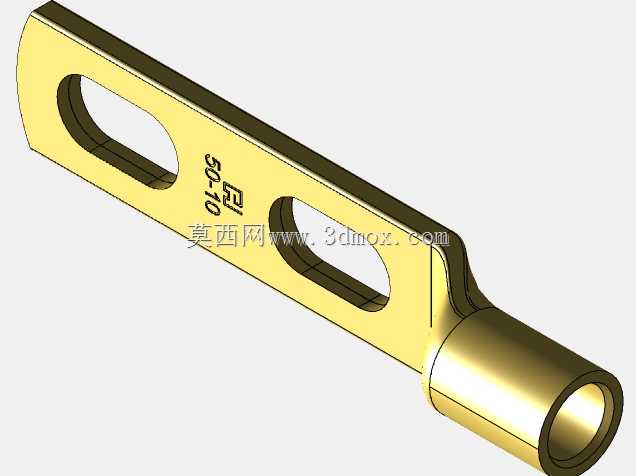

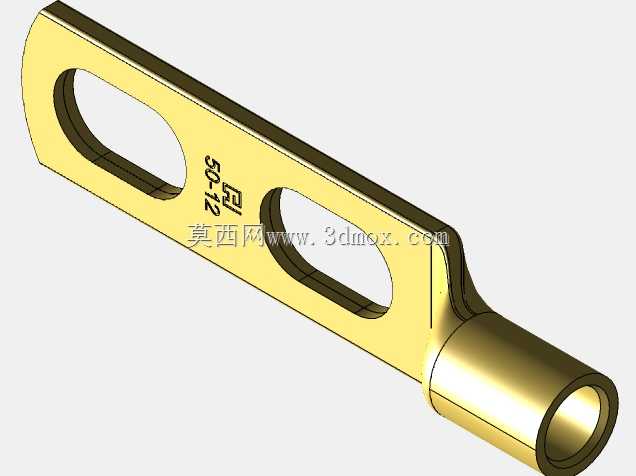

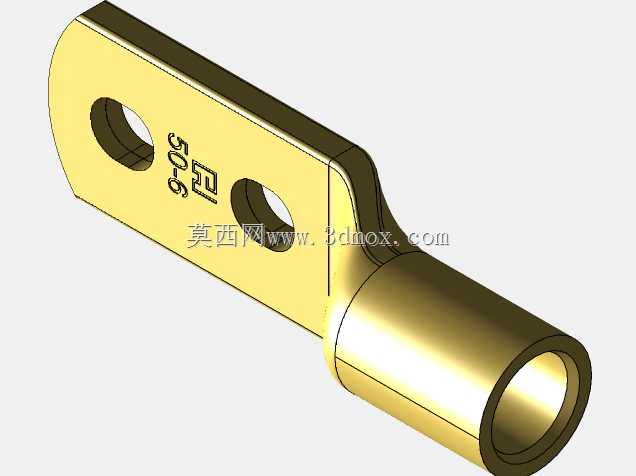

　　从结构上看，模型由圆管段、过渡弯曲段和扁平法兰段三部分组成。圆管段内径按50qmm导线束外径匹配，壁厚需要兼顾压接变形量与载流截面积；过薄会在压接时出现开裂或回弹不足，过厚则压接力过大且容易造成导线断丝。过渡区不是简单折弯，而是由圆形截面逐步延展为扁平截面，这一段直接影响电流从线缆向平板传导时的均匀性，也决定压接后根部是否会形成应力集中。法兰段保持平直，用于与贴合面可靠接触；两个安装孔中至少一个采用长圆孔，使螺栓中心可沿长度方向微调。端部圆角和孔边倒角不能省略，它们既减少装配时划伤操作人员和绝缘护套，也能避免高电场下的尖端效应。

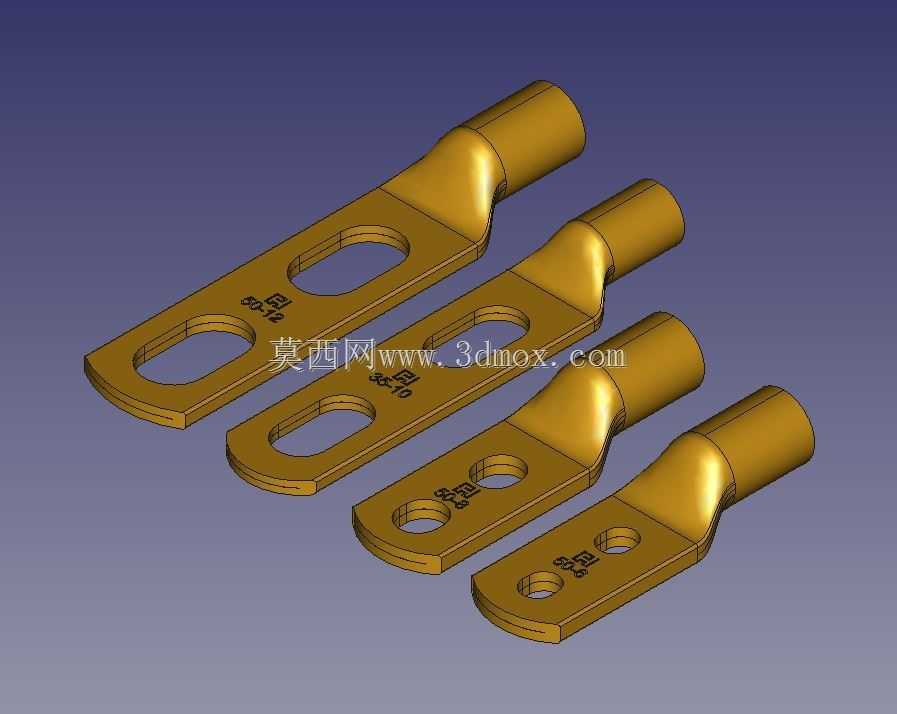

　　设计这类端子时，首先要锁定的是安装边界，而不是单纯按导线截面选型。法兰宽度必须小于相邻相间距离或接线盒内部净空，厚度则要满足额定电流下的温升要求和螺栓压紧后的抗塌陷能力。孔中心距、孔径或长圆孔长度要依据母排孔位确定；若用于跨接不同标准的接线点，可让一个孔负责基准定位，另一个长圆孔吸收偏差。圆管长度应保证压痕数量和压接位置符合工艺要求，管口通常略做倒角以便穿线。弯曲段高度需要让平板贴合面与电缆出线方向形成合适角度，避免导线在端子根部形成过小弯曲半径。模型中不同长度或孔型的变体，正是围绕同一导线规格下不同安装空间形成的系列化方案。

　　实际选型还要结合紧固件规格、表面镀层和使用环境。法兰面在螺栓锁紧后承受面压，若材料较软而支撑面不足，可能出现压痕甚至局部蠕变，因此平垫或接触区宽度需要匹配。裸铜件导电性能好，但在湿热或腐蚀环境中容易氧化，镀锡版本常用于降低接触电阻并提升耐蚀性。长圆孔虽然提高了装配适应性，但若螺栓直径与槽宽间隙过大，会减小有效接触面积，设计时应控制槽宽与螺栓的配合余量，并在装配时使用足够规格的平垫覆盖槽边。

　　建模过程中，圆管到平板的过渡是重点。直接用拉伸和折弯难以准确表达材料流动后的轮廓，较合理的方式是先建立截面变化路径，通过放样或多截面实体形成连续过渡，再处理压接段与法兰段的布尔合并。孔位、孔距、板厚和外轮廓需要参数化，便于在35qmm、50qmm、70qmm等相邻规格之间复用模型。弯曲区内外圆角不能完全按钣金折弯处理，因为该零件多为冲压或锻压成型，截面在变形区已经发生明显延展；按真实曲率建模才能在后续干涉检查和装配验证中反映实际占用空间。

　　在整机布线阶段，这类端子模型的作用不止于外观展示。它可以用于检查电缆弯曲后端子与壳体、相间隔板、绝缘子之间的安全距离，也能验证工具压接空间是否充足。若端子法兰过长，可能导致接线盒盖板无法闭合；若管段方向与线束走向不一致，则会在根部产生持续应力。把双孔、长圆孔和不同长度的变体放入装配中，工程师能够在不修改母排的情况下选择最合适的一件，减少现场扩孔、修磨或临时更换件的概率。

　　从导电性能看，电流路径从圆形线缆进入管段后，经过变截面过渡区扩散到平板，再通过两个螺栓接触点传向母排。双孔布置有助于把接触区域分成两个压紧带，长圆孔则在保证接触宽度的同时换取位置补偿。设计时应避免在主电流路径上出现急剧缩径或尖锐凹坑，法兰外轮廓也不宜为了省料而过度收窄，否则局部电流密度升高会带来发热隐患。

　　制造与检验层面，三维模型还应服务于冲压模具或成型工装的开发。平板段的平直度、孔边毛刺、过渡区表面裂纹、压接后圆管圆度以及镀层完整性，都是影响长期可靠性的关键点。把这些结构关系在模型中表达清楚，结构工程师、工艺工程师和电气工程师就能在同一份几何数据上讨论载流、安装和成型问题，而不是各自依据二维简图猜测。对于需要批量装配的设备，这种双孔长圆孔管形端子尤其适合用于孔位不完全统一但又要求低电阻、高可靠性连接的场合。
