35平方双法兰长孔管型铜接线端子

　　该零件属于电气连接中常用的压接式管型线耳，主体采用铜质棒料或型材成型，表面做镀锡或钝化处理，用于将35平方毫米截面的多股电缆端部可靠压接后，通过法兰面上的两个安装孔固定到母线排、断路器端子、接触器接线座或接地铜排上。与单圆孔端子相比，双法兰长圆孔结构的核心价值在于补偿安装孔距误差。现场配电柜、成套设备、电机接线盒或新能源动力柜在加工母排时，孔位常因折弯、焊接、划线或多组件累积偏差出现少量错位；若采用固定圆孔端子，装配时往往需要强行掰动电缆或重新扩孔，既损伤导体，也会在端子根部形成持续应力。长圆孔允许紧固件沿长度方向在一定范围内滑移，两个孔共同限制转动，使端子在贴合面不被翘曲的前提下完成锁紧，这对大截面电缆尤其重要。

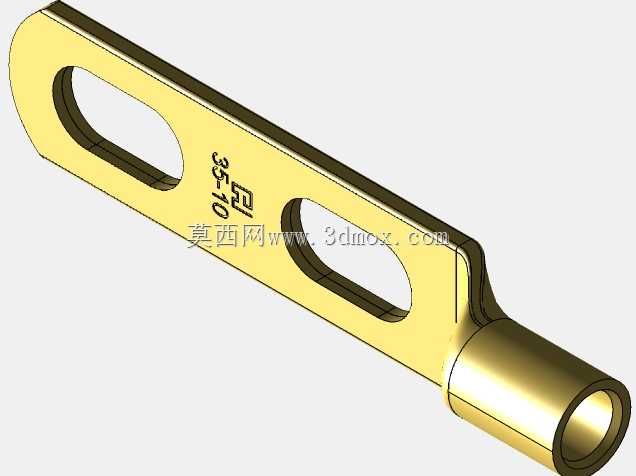

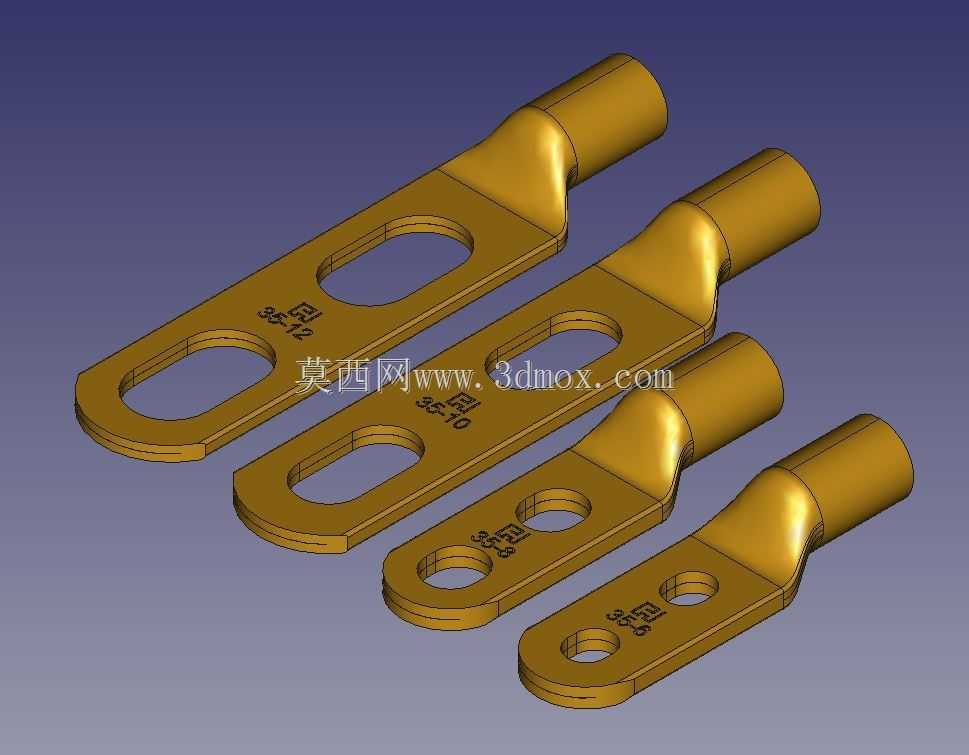

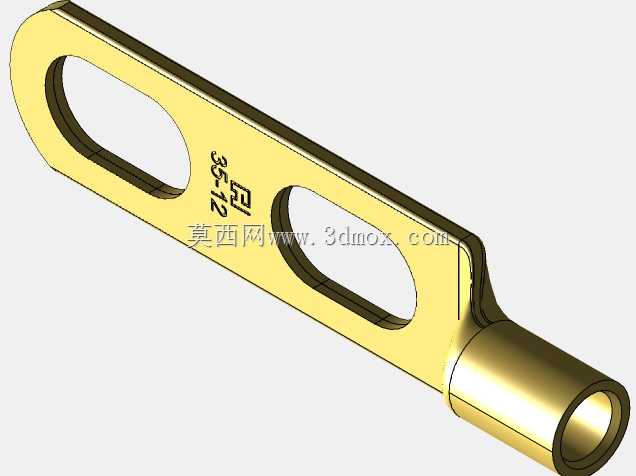

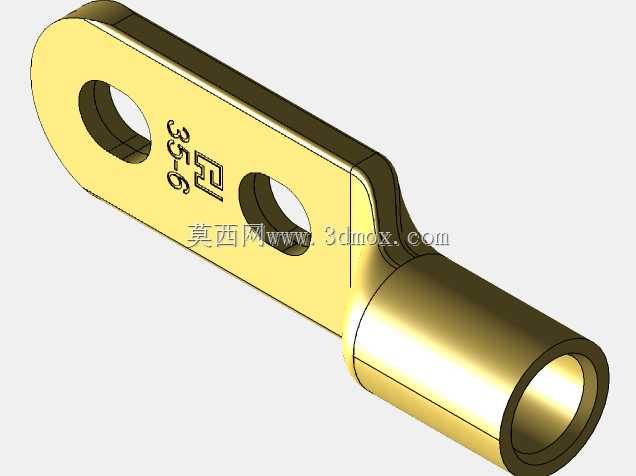

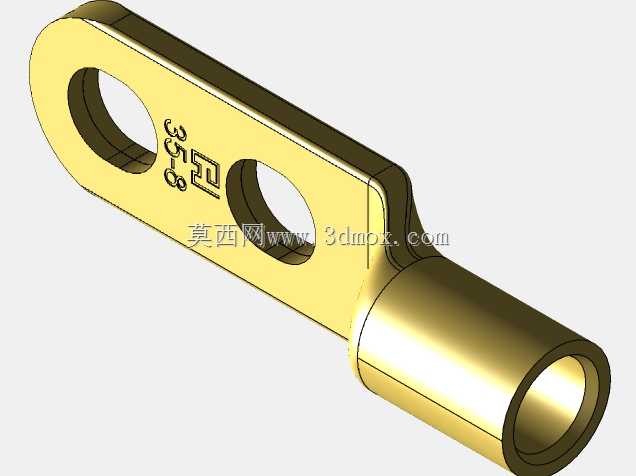

　　从功能上看，零件可分为压接筒、过渡肩和法兰板三段。压接筒为中空圆柱，内径按35平方电缆导体外径设定，壁厚需兼顾压接变形量与载流截面；压接后筒壁应嵌入导线股间间隙，形成低电阻机械连接。过渡肩采用平缓曲面或斜坡把圆筒截面展开为平板法兰，避免截面突变造成电流集中，同时降低折弯处的应力峰值。法兰板上开设两个长圆孔，孔端保留足够边距，板宽与板厚按螺栓规格、接触压力和短路电动力校核。板面与压接筒轴线保持确定的高度差，使电缆接入后能够避开相邻端子、绝缘隔板或柜壁，保证电气间隙和爬电距离。

　　设计这类零件时，先要确定导体规格对应的筒体内径、外径和压接后六边形或围压尺寸，再依据所选螺栓直径确定长圆孔宽度。长圆孔长度并非越大越好：过长会减少有效导电接触面积，并使端子在振动条件下产生微动；过短则失去调节能力。通常以覆盖目标母排标准孔距及其公差带为原则，让两个孔的可调区间叠加后仍能保证垫圈完整压在法兰面上。法兰外轮廓到孔边的距离要满足铜材局部承压和撕裂强度，过渡圆角则影响冲压或锻造时的金属流动，也关系到带电棱角的电场分布。

　　三维建模时可先绘制法兰板外形与两个长圆孔，再建立压接筒并通过放样、扫掠或弯曲特征形成过渡肩。模型应保留真实壁厚、孔端半圆中心距、筒体总长、法兰板厚以及筒体中心到板面的偏置高度，这些尺寸直接决定安装边界。若用于装配校核，还需把螺栓、垫圈、螺母和电缆外径一并放入，检查端子并排安装时是否相碰，电缆最小弯曲半径能否满足，以及压接钳口在筒部周围是否有操作空间。对于需要出工程图的场景，长圆孔应标注宽度、有效长度或两圆心距，法兰面需标注平面度或贴合要求，压接筒端部可设置导入倒角以便穿线。

　　在实际选型中，这类双长孔线耳常用于固定式成套装置，而不是频繁插拔的连接点。其优势是接触面积大、抗振防转、孔位适应性强；局限是法兰占用面积比单孔端子大，成本也略高于普通单孔铜鼻。设计人员在母排布局阶段就应把端子外形作为边界条件，而不是等柜体完成后再选配。若多根35平方电缆密集排列，还需逐相核对端子方向，使长圆孔调节方向与母排孔距误差方向一致，这样才能真正发挥补偿作用。压接完成后，法兰面应与母排平整贴合，螺栓按规定力矩交叉紧固，避免因单侧压紧造成长孔边缘翘起或局部电流密度过高。
