25平方双槽长孔管压式电缆接线端子

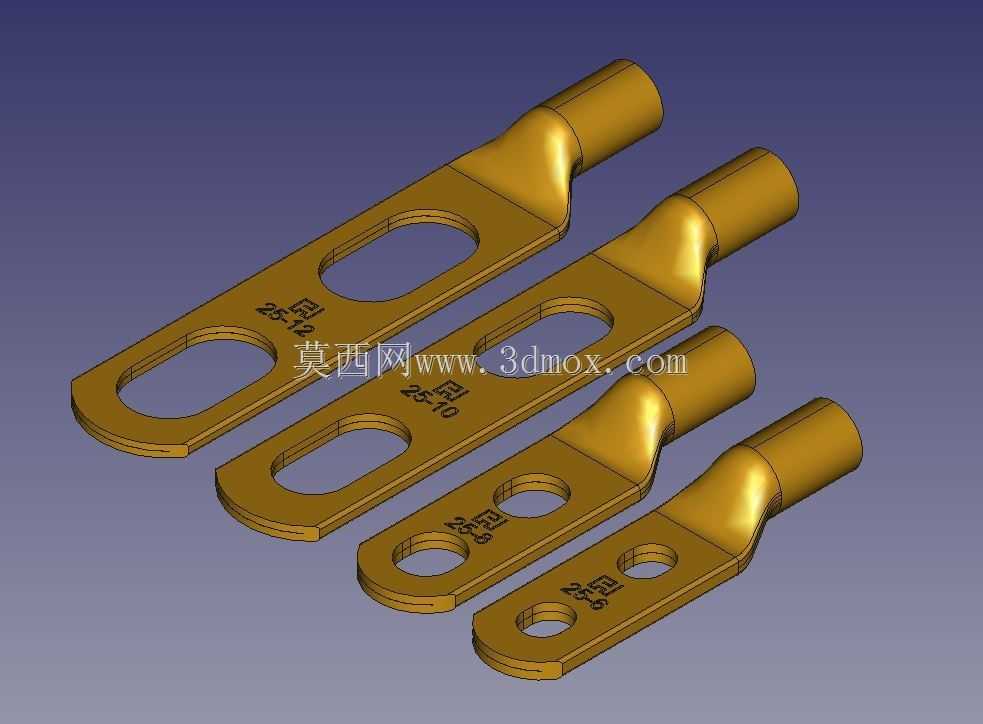

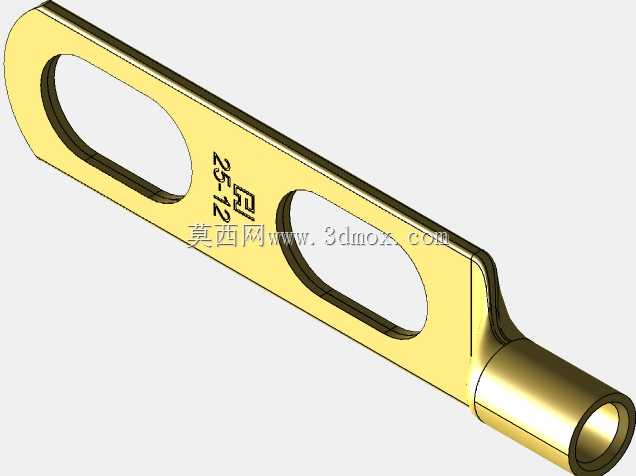

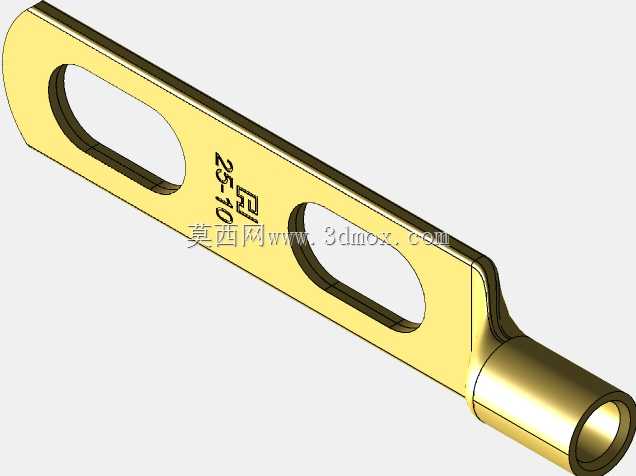

　　这类压接式电缆接线端子，是低压电气布线、成套柜装配、工业设备电控回路里用量极大的基础导电连接件，日常在车间做电控柜二次线、设备动力线接驳、光伏汇流排接线、电机接线柱引线连接时，都会频繁用到同结构的端子。和常见的单圆孔端子不同，这款端子的法兰端做了两个长圆形安装孔，核心是为了适配不同孔距的接线桩，现场安装时不用反复比对孔位，遇到接线柱间距有微小偏差的场景，长孔自带的调节余量能直接抵消安装误差，不用额外扩孔或者更换端子，能大幅减少现场装配的返工率。

　　从结构设计逻辑来看，端子整体采用紫铜基材做基底，表面做镀锡处理，压接端是无缝铜管结构，内径匹配25平方毫米的多股铜芯电缆，压接时采用六边形围压工艺，压接后能让电缆线芯和铜管内壁充分贴合，既保证足够的拉脱力，避免线缆受拉扯时从端子内脱出，又能降低接触电阻，避免大电流通过时接触面发热氧化。压接段和法兰安装段之间做了渐变的过渡缩颈，这个结构不是随意做的造型，一方面是压接时的应力不会直接传递到安装法兰面，避免长期震动环境下法兰面出现翘曲，导致连接松动；另一方面渐变过渡能让电流从压接段均匀导流到法兰面，不会出现局部电流密度过高的热点。

　　安装边界上，这款端子的法兰面做了平整铣削处理，安装时和接线柱、铜排的贴合面平整度控制在0.1mm以内，两个长圆孔的宽度适配M6到M8的通用接线螺栓，长孔的长度方向调节范围能覆盖12mm到22mm的孔距，适配市面上绝大多数25平方线缆对应的接线桩尺寸。压接端的铜管长度满足GB/T 14315里对25平方端子的压接长度要求，压接后不会出现线芯外露、压接位置偏移的问题。和单孔端子相比，双长孔的固定方式在震动工况下的防松表现更好，比如在工程机械、风电设备、轨道交通车辆的电控回路里，设备运行时持续有震动，单孔固定的端子可能因为螺栓松动出现接触不良，双孔固定配合长孔的余量，即使单个螺栓有微小松动，另一个固定点依然能保证端子和铜排的贴合，不会出现断电、拉弧的风险。

　　实际选型使用时，要注意这类端子的压接必须匹配对应线径的压接模具，不能用尖嘴钳、锤子砸的方式做压接，否则会导致压接不实，接触电阻超标，长期通流时会出现过热烧蚀的问题。法兰面安装时要配置平垫和防松弹垫，螺栓的拧紧扭矩要符合对应规格的要求，M6螺栓扭矩控制在4-5N·m，M8螺栓控制在8-10N·m，扭矩过大会压伤法兰面，扭矩过小会导致接触电阻过大。另外端子表面的镀锡层要避免被尖锐物体划伤，划伤后铜基材暴露在空气中容易氧化，会提升接触电阻，缩短使用寿命。

　　从三维建模的角度来看，这类端子的建模重点在于过渡段的曲面顺滑度，以及长圆孔的位置公差控制，建模时要保证压接段的圆柱度、法兰面的平面度，两个长圆孔的对称度误差要控制在0.05mm以内，否则生产出来的端子会出现安装孔错位的问题。同时建模时要考虑冲压成型的工艺性，过渡段的折弯圆角不能过小，避免冲压时出现铜材开裂，法兰面和压接段的同轴度也要做约束，保证压接后线缆的受力方向和安装面垂直，不会出现额外的弯折应力。
