16平方双孔长圆孔管型接线端子

　　在低压配电柜、变频控制柜、新能源电池簇以及工业母机的线束装配现场，导线与母排之间的过渡连接件看似不起眼，却直接决定长期通流后的温升、振动松脱概率和检修拆装效率。图中这款管压式双孔接线端子，就是为16mm²软铜绞线在空间受限、需要双螺栓固定的场合设计的导电连接件。

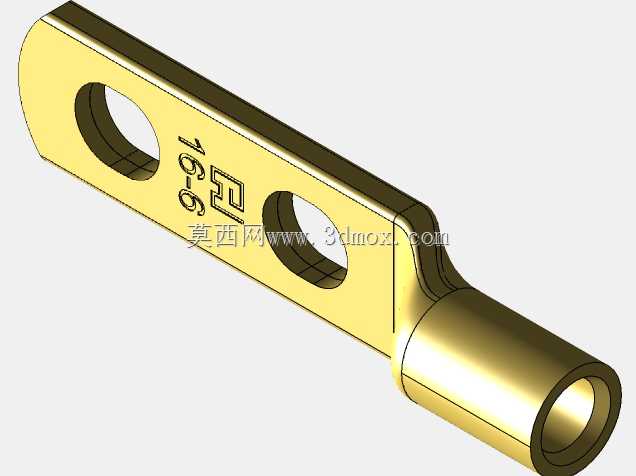

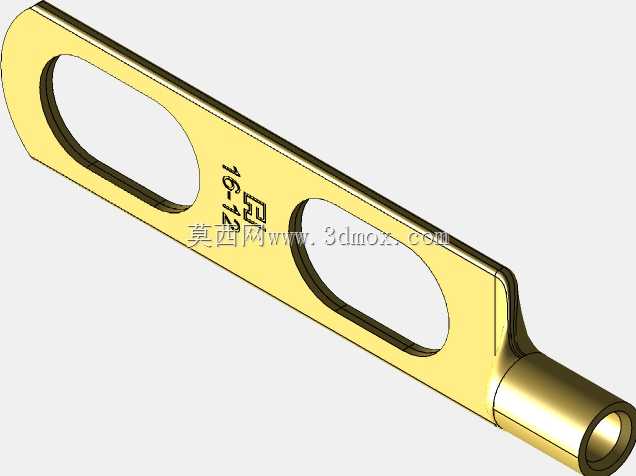

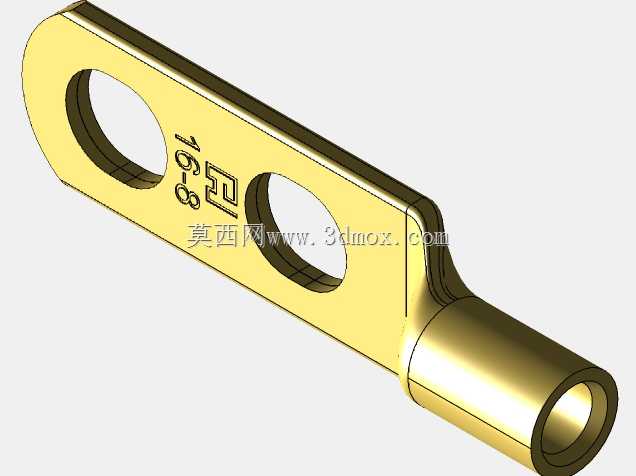

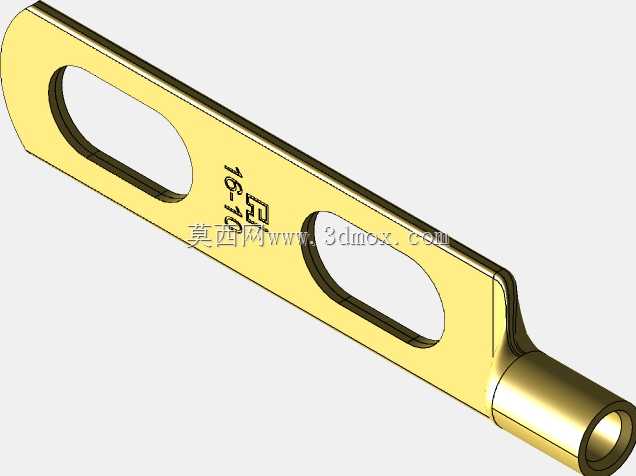

　　与常见单孔圆形裸端子相比，它的平板段明显加长，沿长度方向布置两个安装孔，其中一种规格采用长圆孔，另一种采用两个圆孔。长圆孔的价值在于补偿母排孔位公差：现场装配时，母排冲孔、折弯或激光切割后累积的孔距偏差可能达到零点几毫米，圆孔端子会出现螺栓无法穿入的情况，而长圆孔允许沿长度方向微调1-2mm，显著降低返修率。双孔固定则把单点悬臂受力改为两点约束，设备运输振动、风机持续振动或接触器分合闸冲击下，端子不会绕单颗螺栓偏转，接触面也不容易因微动磨损而氧化发热。

　　从结构上看，端子由铜管压扁、锻压过渡颈、平板冲孔三段构成。圆筒段内径按16mm²导线外径匹配，压接时采用六边形或围压模具，使铜线丝与铜管内壁充分贴合，既保证拉脱力，又避免局部尖角刺穿绝缘套管。过渡颈处采用圆滑变径而非直角台阶，一方面降低压接时的应力集中，防止平板与圆筒交界处开裂，另一方面让热缩管或绝缘护套能够平顺包覆，减少潮气和灰尘进入压接区。平板厚度按额定电流下的载流截面校核，表面做镀锡处理，降低接触电阻并提高抗氧化能力。

　　实际选型时，外形尺寸与安装边界必须同步核对。圆筒段长度决定压接窗口数量，16mm²导线通常需要两道压痕，筒长过短会导致压痕重叠或压到导线绝缘层；平板段总长度决定两颗螺栓的中心距，也决定母排上需要预留的最小安装空间；宽度方向要避让相邻端子、线槽侧壁或塑壳断路器进线口的圆弧倒角。孔位中心到平板边缘的距离需满足螺栓头或弹垫、平垫的压紧半径，否则垫圈会悬空，压不紧接触面。长圆孔的宽度按所选螺栓公称直径留间隙，长度则根据孔距公差带确定，过大的长孔会减少有效接触面积，反而不利于散热。

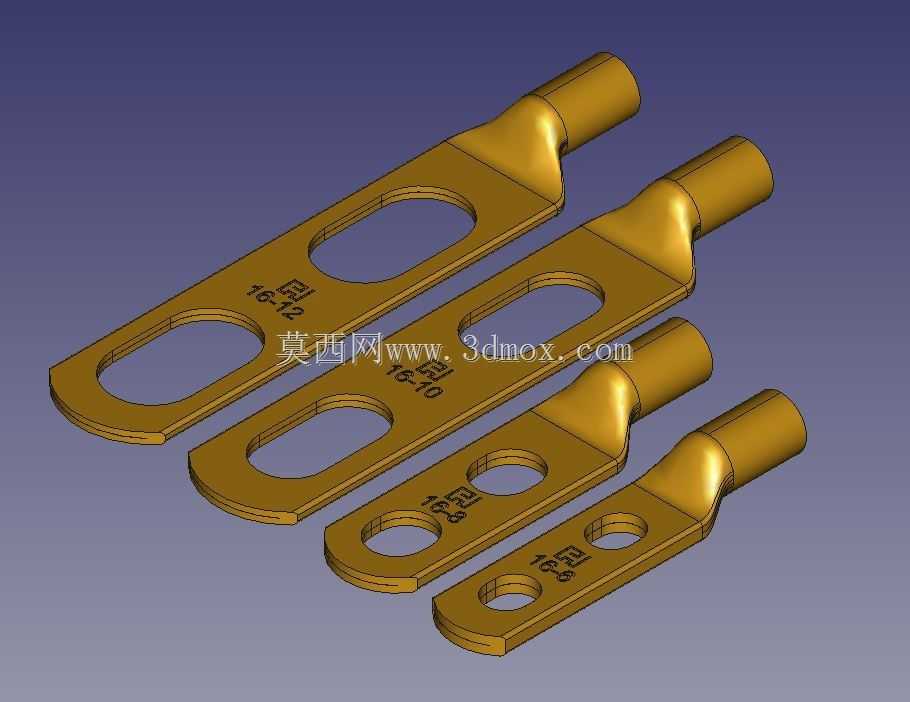

　　建模时通常先以对称面建立草图，画出圆筒外径、平板轮廓和孔位，再通过旋转、拉伸和放样生成过渡曲面。过渡颈是建模难点，直接用圆角容易出现褶皱或壁厚不均，更稳妥的做法是用多截面实体控制截面形状从圆形渐变为矩形，并保留拔模斜度，便于后续锻压或冲压工艺分析。孔位处需细化螺栓间隙、沉头或倒角：平板边缘倒角去除毛刺，孔口倒角引导螺栓穿入，圆筒口部轻微扩口则方便导线插入。不同孔型的四款规格可以在同一参数化模型中通过表格驱动孔距、孔径和平板长度，减少重复建模工作量。

　　工程应用中，这类端子常用于接地母排、断路器进线端、接触器主回路和UPS电源输出端。安装顺序一般是先压接导线，再套号码管和热缩管，最后对准母排孔位穿入螺栓，按扭矩要求交叉紧固。双孔结构尤其适合横向出线或导线自重较大的位置，能够避免端子长期受偏载而变形。对于需要频繁拆装的测试工位，长圆孔还能在不完全拆下螺栓的情况下松脱端子，提高维护效率。

　　从电气性能角度，平板与母排的贴合面积、表面粗糙度和镀层质量共同影响接触电阻。设计时应保证平板平直度，压接后不得出现明显翘曲；若用于大电流回路，还需核算端子在规定温升下的载流量，并确认螺栓夹紧力不会把平板压陷。机械性能方面，圆筒段压接后的拉脱力、平板段的抗弯能力以及振动后的螺栓保持力，都是验证重点。

　　整体而言，这款双孔管型接线端子并不是简单地在铜片上打两个孔，而是在导电截面、压接可靠性、孔位补偿、安装空间和工艺可行性之间做平衡。参数化三维模型能够帮助结构工程师在布线阶段提前检查干涉，电气工程师核对载流与孔距，工艺人员规划压接模具和装配顺序，从而减少样机阶段的线束返工。
