10平方双孔长圆孔管压接端子结构

　　该零件属于线束端部压接连接件，主体由管状压接区和扁平法兰连接区组成，用于10mm²规格导线与安装基面之间的可靠导通。实际使用时，导线端部剥除绝缘层后插入管筒，通过专用压接钳在管身形成规定压缩量，使金属筒壁与多股铜线产生塑性咬合；法兰侧则依靠紧固件压紧在螺柱或接线平面上，形成可拆卸的电流通路。

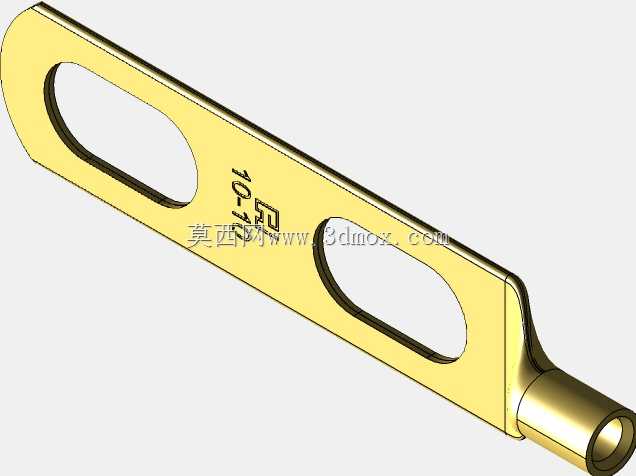

　　法兰区开设两个安装孔，其中一孔为长圆孔，这一结构并非单纯为了减重，而是为了补偿孔位偏差。在配电柜、电池簇、电机接线盒或传感器线束布置中，配对螺柱的实际位置常因钣金折弯、焊接变形或装配累积误差出现偏移。若两孔均为圆孔，端子在孔距稍有偏差时便无法落位；加入长圆孔后，可沿长度方向吸收一定公差，同时仍保留两个紧固件的防转和抗振能力。对于需要承受振动、热胀冷缩或后期维护拆装的场合，这种孔型组合比单孔端子更稳定。

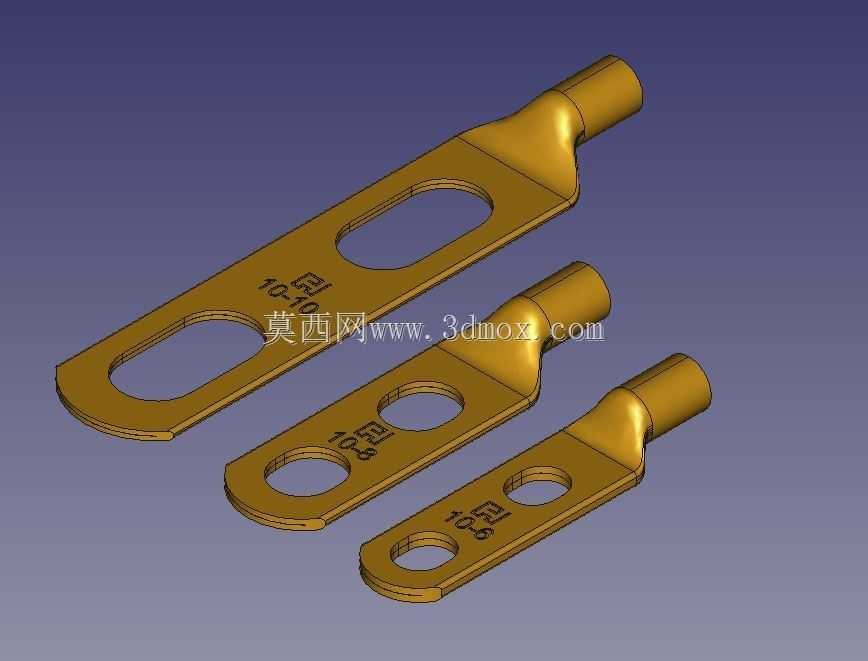

　　从外形看，管筒与法兰之间采用平滑过渡段，避免截面突变。压接区保持圆筒形态，内壁与导线截面匹配；法兰区被压平并延展成板条状，端部做圆弧收边，以降低尖角放电和装配划伤风险。零件表面按导电连接件常规要求处理，兼顾导电性与抗氧化能力。模型中压接筒直径、法兰宽度、厚度及孔中心距构成主要安装边界：选型时既要确认导线截面积与筒内径匹配，也要核对两孔中心距、长圆孔调节范围以及法兰宽度是否落入接线座空间内。

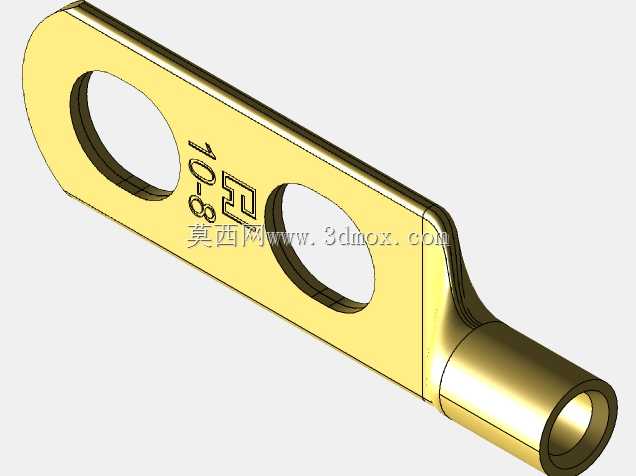

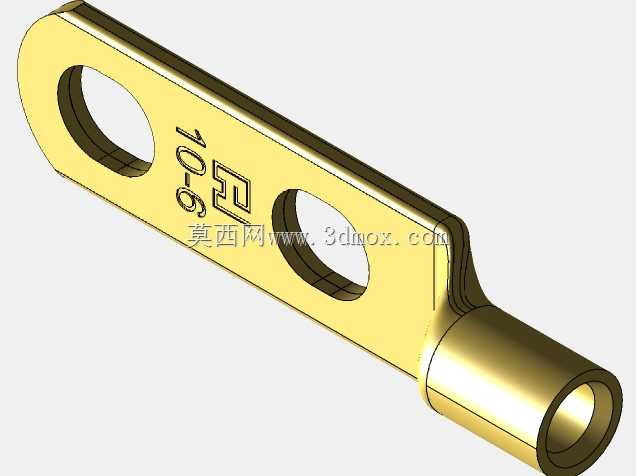

　　建模时可先绘制法兰外轮廓和两个孔位，再拉伸成薄板；管筒部分通过与平板共面的草图回转或拉伸切除形成内腔，最后在交接区建立放样或圆角过渡。长圆孔应按实际调节方向布置，中心线与端子长度方向一致，孔端半圆半径等于孔宽之半。压接筒末端可保留轻微导入倒角，便于导线插入；法兰外缘尖角需倒圆，避免电场集中。若用于后续工程图，还应在平板区预留标识压印位置，图中所示字符区域即用于标注规格，方便现场识别线径和批次。

　　这类端子常见于低压电气柜内部接地、电源母线引出、动力电池串联线束以及工业设备传感器供电回路。双孔固定能抑制单螺钉松动后端子旋转，长圆孔则提高了对不同厂家接线柱布局的适应性。结构工程师在三维布线时，应把端子作为导线末端实体纳入干涉检查，重点关注法兰压紧后螺母、弹垫与相邻线束的间隙，以及压接筒弯曲方向是否贴近壳体。若安装面存在涂层或氧化层，还需在装配说明中规定打磨或采用齿形垫圈，以保证接触电阻稳定。

　　整体设计思路围绕压接可靠性、装配容错性和导电连续性展开：圆筒负责抱紧导线，平板负责分散接触压力，双孔负责定位防松，长圆孔负责公差吸收。各部分比例需平衡，法兰过短会削弱调节范围，过长则浪费材料并占用布线空间；筒壁过薄压接后易开裂，过厚则压接钳难以形成规范压痕。该三维模型完整表达了这些几何关系，可直接用于线束装配校核、工装设计以及接线区域的空间布局验证。
