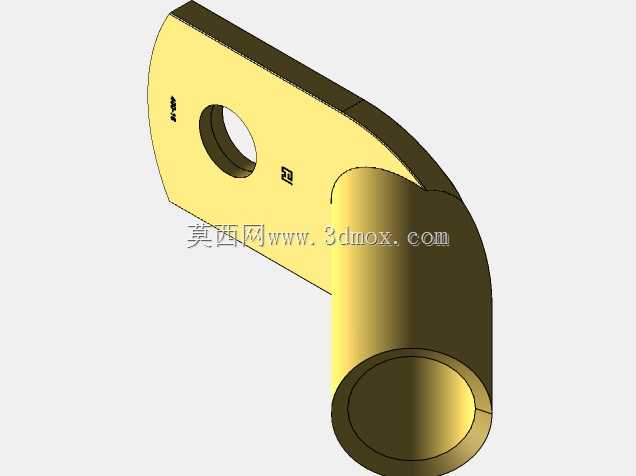

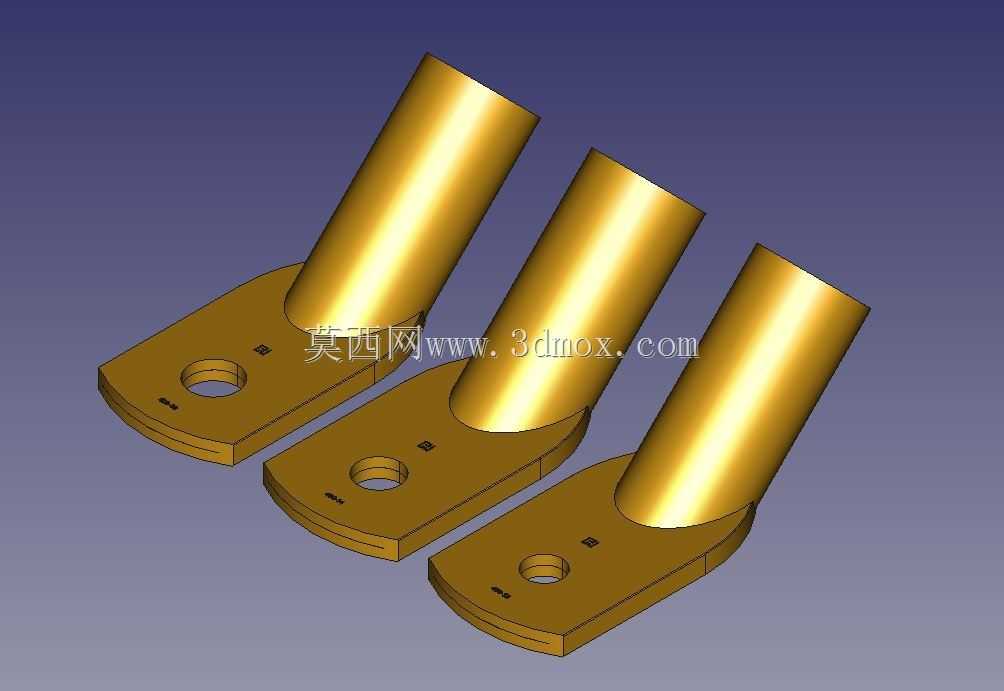

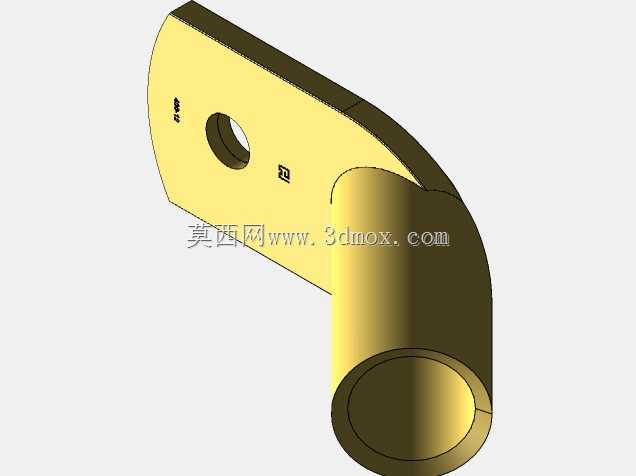

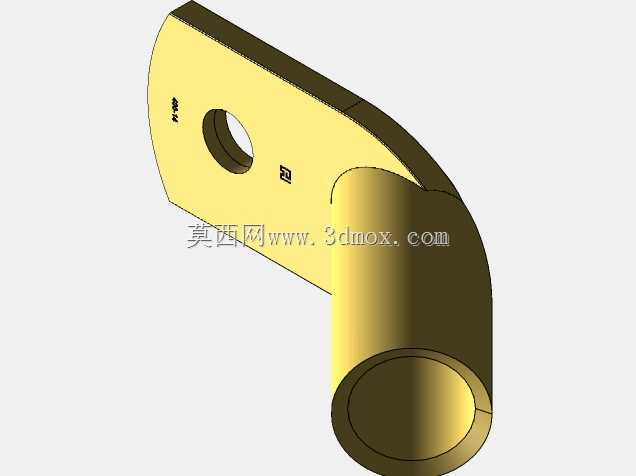

400平方毫米45度角铜质电缆接线端子

　　在低压大电流配电回路、大功率工业变频器输出端、发电机组并柜以及重型起重设备的动力接线场景中，线缆与母排的连接可靠性直接决定整套系统的载流能力与长期运行稳定性。常规直型管式接线鼻在出线空间局促、线缆需要斜向避让相邻相序或柜体结构件时，往往会出现线缆强行弯折、根部应力集中、压接段与安装面无法自然贴合的问题，长期受设备振动与热胀冷缩影响，连接处容易出现接触电阻增大、局部温升超标甚至松动打火的隐患。这款45度弯折的管式电缆接线片，正是针对400平方毫米大截面铜芯线缆的斜向出线需求而设计，通过在压接圆筒与平板接线端之间预制固定角度，让线缆走向与安装平面形成自然过渡，无需在接线现场对粗硬电缆做反复校形。从结构上看，

　　零件整体采用T2紫铜棒经锻压或车削成型，表面做钝化或镀锡处理以降低接触电阻并延缓氧化，压接段为无缝圆筒结构，内径与400平方毫米多股绞合铜线的外径匹配，压接后可形成足够的抱紧力与导电接触面积；平板端开设单只安装通孔，孔位与螺栓孔中心距、板宽及板厚均按对应规格的母排安装尺寸校核，保证螺栓拧紧后接触面完全贴合，不会出现局部悬空。45度的弯折角度选取兼顾了两类典型工况：一类是柜内多层母排垂直排布时，电缆从侧面斜向接入，弯头可让线缆自然顺向走线槽，避免与另一相的接线端子安全距离不足；另一类是移动设备如大型电机、电铲的动力接线腔内部，接线面与线缆进线方向存在夹角，弯头能抵消线缆随设备移动产生的拉扯应力，防止接线片平板处被撬起。建模过程中，

　　弯折区域采用平滑圆弧过渡而非直角折弯，这一细节直接影响零件的机械强度与电流分布——直角弯折会在转角内侧产生材料折叠、外侧出现壁厚减薄，既容易在压接或紧固时开裂，也会因截面突变造成电流密度局部集中；圆弧过渡则让金属纤维保持连续，载流截面沿走向均匀变化，同时降低电动力作用下的应力集中系数。压接圆筒的端口做了轻微倒角，既方便剥除护套后的多股铜线顺利插入，也能避免压接时端口锐边切割最外层导线。平板安装面保持平整，无凸起标识或加强筋，因为大电流连接的核心是两接触面的紧密贴合，任何表面凸起都会减小有效接触面积，反而增大接触电阻；标识字符采用低应力激光刻蚀或端面浅压印，布置在不参与贴合的侧面区域。安装边界方面，需要重点核对三个尺寸：

　　平板宽度要小于母排上相间距对应的可用空间，保证螺栓紧固工具能够操作且不同相之间留有电气间隙；圆筒总长度要满足压接模具所需的压接长度，确保压接后导线与端子之间的拉脱力符合规范；弯折后圆筒轴线到平板底面的高度，要与线缆弯曲半径、接线腔内部净高匹配，避免合上盖板后压住线缆外护套。在多尘、潮湿或有腐蚀性气体的车间环境中，这类弯头端子配合热缩护罩或绝缘胶带使用，可进一步降低相间短路风险。对于三维建模与电气设计人员而言，调用该模型时不能仅关注外观几何，更要在装配环境中模拟线缆的实际走向：将端子平板约束在母排安装面上，检查45度圆筒出口处的线缆是否与柜内梁、线槽、其他元器件发生干涉，同时确认线缆最小弯曲半径不超过允许值。若用于振动较强的设备，还应在螺栓连接侧加装弹簧垫圈或采用力矩扳手按规定扭矩紧固，避免长期运行中端子松动。相较于直型端子加弯排线的现场处理方式，预制45度弯头端子把线缆弯折的应力转移到刚性金属件上，让柔性电缆仅承担平缓的走向变化，既提升了连接一致性，也减少了现场施工对导线绝缘层的损伤，在大电流配电、重型装备、新能源储能舱等空间紧凑且对可靠性要求严苛的场景中具备明确的应用价值。
