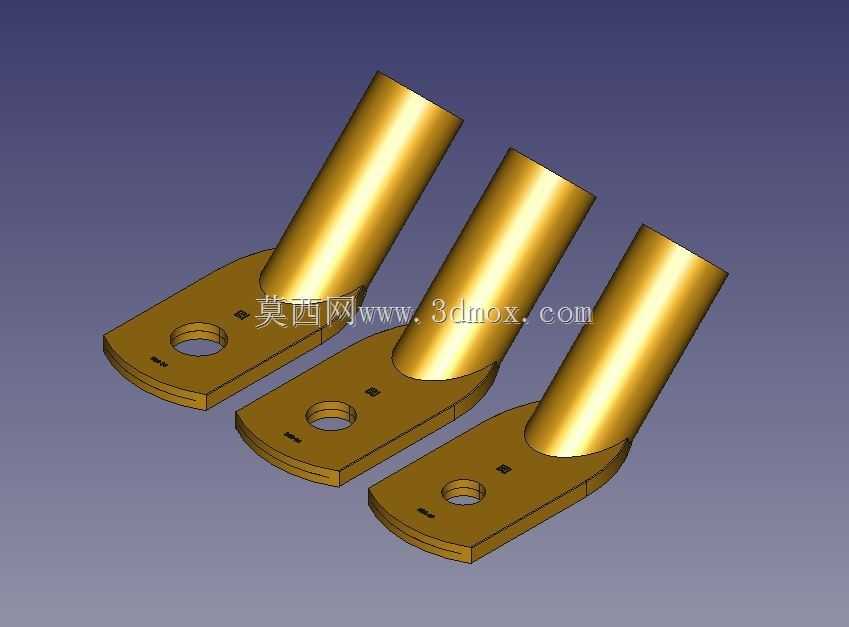

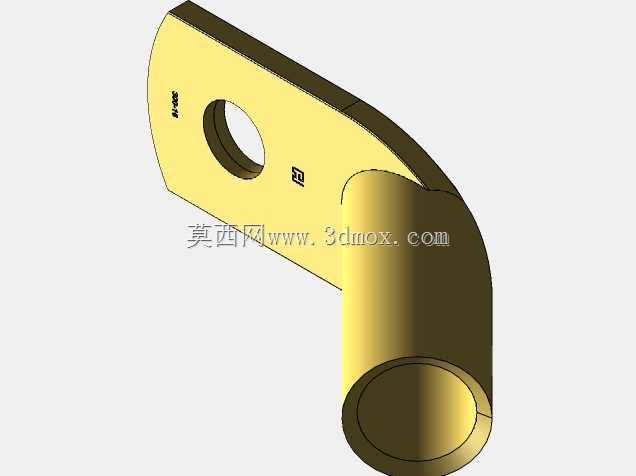

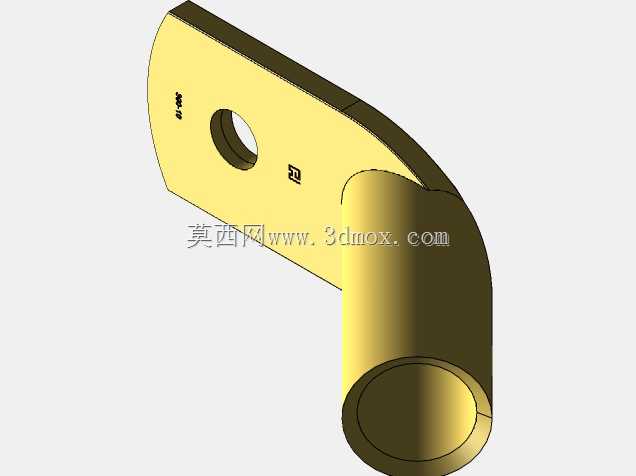

现场布线时,大截面电缆与母排、断路器、变压器端子或接地铜排的连接,往往不是直线对接。受柜内走线空间、折弯半径、相序间距和螺栓操作位置限制,平直接线片会让电缆末端形成硬弯折,既增加安装应力,也容易使导体根部长期处于强迫姿态。45度角式接线片正是为这类错位连接准备的,它把圆筒压接段与平板接线段预先做成固定角度,使电缆进入端子后自然转向,减少现场弯线难度,也让紧固面更容易贴合设备端子面。该类零件的核心功能并不复杂:一端通过压接或钎焊与300平方毫米电缆导体形成可靠电连接,另一端通过螺栓孔固定到导电母排或器件端子上。但在实际工程中,真正影响使用效果的是角度、板厚、筒长、孔位、过渡圆角和接触面平面度这些细节。圆筒段需要容纳多股绞合导体,
压接后不能出现明显裂纹、飞边或局部折叠;平板段则要保证在螺栓拧紧后与安装面充分贴合,避免因翘曲造成局部电流集中。45度折弯区是结构上最值得关注的位置。折弯半径过小,铜材外侧会减薄并产生微裂纹,内侧则可能起皱;半径过大,又会占用过多柜内空间,削弱角度端子原本节省走线的意义。设计时通常在折弯根部保留圆滑过渡,让压接筒中心线与安装孔中心线形成稳定夹角,同时控制平板段宽度,使其既能覆盖足够的导电接触面积,又不会在相邻相间造成安全距离不足。安装边界方面,首先要核对电缆外径与导体截面积对应的压接筒内径。300平方毫米导体较粗,若筒腔余量不足,导体无法完全插入;余量过大,则压接后导体与筒壁之间空隙偏多,接触电阻和拉脱力都难以保证。
平板孔位需匹配所选螺栓规格,孔边到板边的距离要兼顾导电截面和机械强度,不能为了缩小外形而把孔开得过于靠边。端子装入设备后,还应检查折弯段与相邻电缆、绝缘护套、柜体侧板之间是否保留足够间隙,尤其在大电流回路中,温升会让铜材和绝缘材料产生热膨胀,间隙不足可能引发磨损或绝缘风险。从建模角度看,这类零件看似简单,却很容易被做成只能看不能用的外形。圆筒段与平板段的交接面必须连续,壁厚在折弯区域应保持均匀;安装孔周围可根据工艺需要做轻微沉面或倒角,以去除毛刺并改善螺栓贴合。接触面的平面度比表面光泽更重要,若模型中忽略平板段的平整要求,实际加工后可能出现螺栓压紧时端子晃动、导电膏分布不均等问题。表面处理通常围绕抗氧化和降低接触电阻展开,
常见做法是保持铜材本色并做清洁钝化,也可根据使用环境镀锡。镀锡层对改善铜表面氧化、提高压接和螺栓连接稳定性有帮助,但镀层厚度和均匀性需要控制,过厚反而会影响尺寸配合。无论采用哪种处理,导电接触面都不应有油污、磕碰和深划痕。在成套设备、配电柜、新能源储能柜、工业母线桥以及大功率电机接线盒中,这类角式接线片常用于相线段、接地段和电源进出线段。与直型端子相比,它的优势不在于承载能力本身,而在于让电缆走向更顺、装配应力更低、螺栓操作空间更合理。选型时不能只看标称截面积,还要结合螺栓孔大小、平板宽度、压接筒长度、折弯方向以及设备端子的实际朝向。若方向选反,即使截面积和孔径正确,安装后也会把电缆顶向柜壁或相邻相排。三维建模时应把这些工程约束直接反映到模型中:压接筒长度要覆盖足够的导体握持区域,平板段长度要给扳手和垫圈留出操作空间,折弯角度要稳定,孔中心到筒端的距离要与现场母排位置对应。模型完成后,可沿电缆插入方向和螺栓紧固方向做一次虚拟装配检查,确认导体插入后不会与折弯内壁干涉,螺栓拧紧时垫圈不会压到板边,电缆弯曲半径也不会因为端子角度不当而被迫变小。这类导电连接件的价值,最终体现在长期运行的低电阻、低温升和抗松动能力上。结构设计越贴近真实安装边界,现场返工越少,通电后的连接可靠性也越高。
